nog een 314

Voor (foto)verslagen over diverse projecten, zoals restauratie van uw auto, inbouw van gas, klussen aan een polynorm etc

Moderator: ruben

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » do 28 jan 2016 18:32

Lagers en keerringen gehaald (1 lagertje staat nog in bestelling, deze komt in de tussenbak)
Voor de info verzamelaars:
- 1x lager 6208
- 1x lager NK 24/20
- 1x keerring 55x80x10
- 1x keerring 55x70x8
- 2x keerring 16x28x7

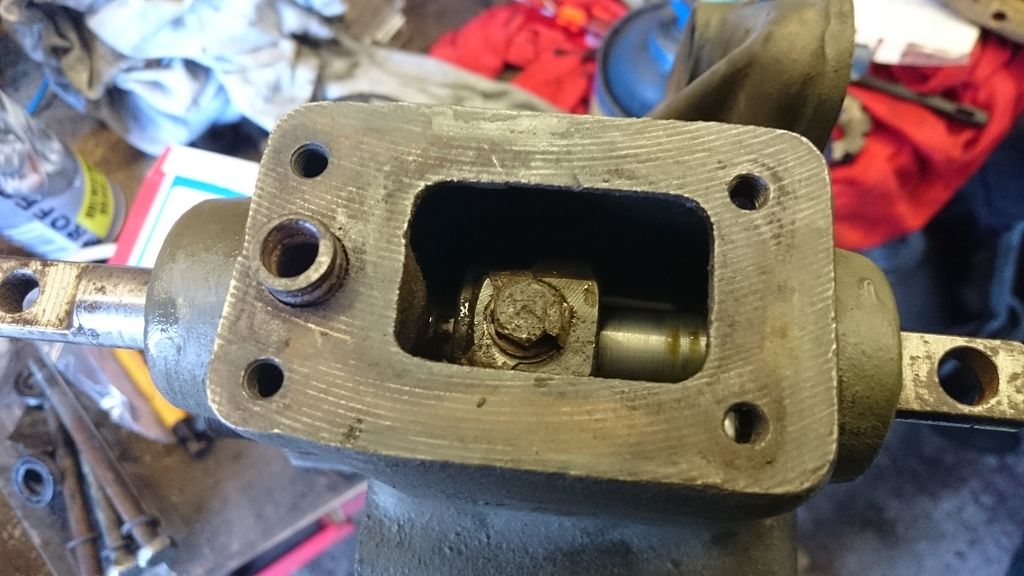

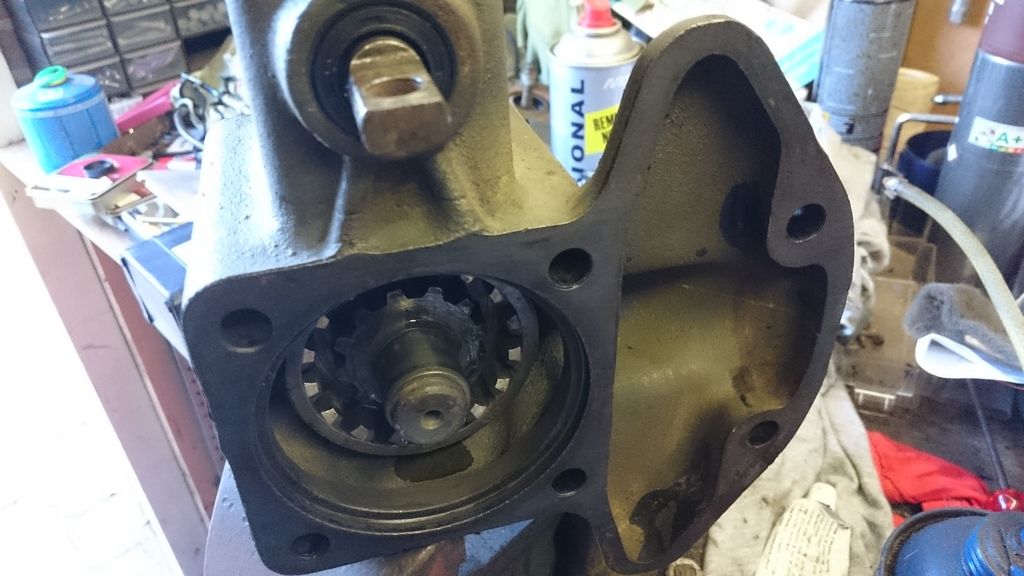

De hele handel in elkaar gebouwd, als het laatste lager binnen is kan hij alvast op de tussenbak

Afbeelding

Afbeelding

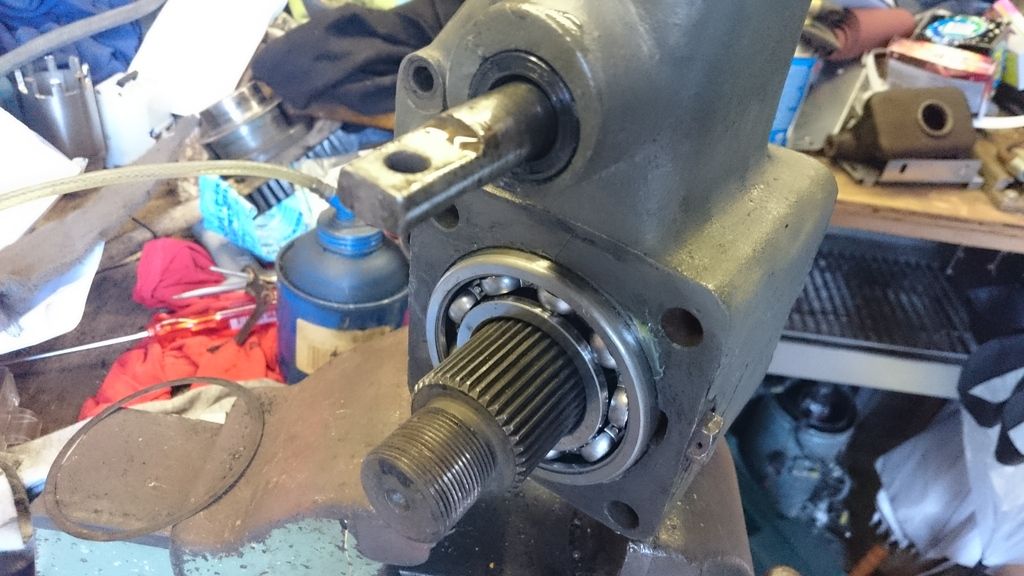

Veertje met kogeltje (was onzichtbaar, zat vol roest) is om de bedieningsas op zijn plek te houden

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » do 28 jan 2016 18:33

Eerste velg voor de snurkhut ontroest en in de anti roest primer. Doe je dit niet en de ring schiet eraf dan heb je pleisters nodig

Afbeelding

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » za 04 feb 2017 22:44

Ff bijwerken: snurkhut geschilderd

Afbeelding

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » za 04 feb 2017 22:48

126 opgehaald

Afbeelding

126 afgesleeept

Afbeelding

treintje gemaakt

Afbeelding
YA-314 diesel, YA-126 diesel

B. van der Veer
Clublid
Berichten: 579
Lid geworden op: vr 09 sep 2011 21:59
Locatie: Huizen NH

Re: nog een 314

Berichtdoor B. van der Veer » za 04 feb 2017 22:49

ik mis het geluiddempend materiaal aan de binnenkant van de snurkbunker. Zo mag je er niet mee naar Ursel hoor. of net als iemand anders aan de andere kant van de landingsbaan staan.
ik rijd 126
ik heb geen haast

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » za 04 feb 2017 23:04

Uit logeren bij defensie

Afbeelding

Dynamo rammelt, lagertje stuk

Afbeelding

alleen de binnenring is stuk, maar proberen te wisselen. Donordynamo had nog een goede binnenring

Afbeelding

likkie vet erop

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » za 04 feb 2017 23:12

ff testen. Loopt wat zwaar, lager zal wel stuklopen. Zal een nieuwe regelen en nogmaals wisselen, maar verdere werking is prima

Afbeelding

Afbeelding

reserve spanningsregelaar ook maar ff testen. Spanning is dus te hoog

Afbeelding

Kan je afregelen met het onderste relais op de foto. Let wel op: de minste of geringste verbuiging levert een groot verschil op.

Afbeelding

Voor het afregelen ff lezen in het boek van de elektrische installatie van de DAF voertuigen TH9-1100
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » za 04 feb 2017 23:13

ik mis het geluiddempend materiaal aan de binnenkant van de snurkbunker. Zo mag je er niet mee naar Ursel hoor. of net als iemand anders aan de andere kant van de landingsbaan staan.
Is dubbelwandig, heb nog geen klachten gehad :mrgreen:
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » ma 14 aug 2017 21:45

Met de sleurhut naar de remmenbank geweest
Had eerst een verschil van 50%, maar na alles weer open te hebben gehad (en wat veranderd) was hij redelijk gelijk.

eerste remming, boven de 1 bar geeft rechts dubbel van links
Afbeelding

nog aan het rommelen geweest, maar kwam niet goed

Afbeelding

overzichtje

Afbeelding
Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » ma 14 aug 2017 21:50

Zooi maar uit elkaar gehaald

Afbeelding

Afbeelding

alles eruit, 1 linker remschoen naar rechts verplaatst en ook andersom, is wat werk, moet dan namelijk de bevestigingspunten omzetten

Afbeelding

testen met een spanband erom, kan je zien of beide remcylinders meewerken

Afbeelding

remtest geslaagd, kon em nog verder trappen maar dit was ruim voldoende

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » ma 21 aug 2017 20:07

Alvast begonnen aan inspectie van de 328 versnellingsbak die ik wil monteren om te kijken of de overdrive nut heeft met de JXLD in de 314.
Altijd binnen gestaan, van oud vrouwtje geweest enzo.
Status was onbekend, was de prijs ook naar. Dus niet zeuren, gewoon kijken of er nog wat van te maken is.
Deksel eraf, heeft water in gestaan.

Afbeelding

Schakelvork verwijderd, van de week eens in de schuur schoonmaken (nog geen verdere foto's, even geduld aub)
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » di 17 okt 2017 19:21

Hierbij een hele rij foto's, maar ff alles achter elkaar.
Schakelvorken en ingaande as verwijderd:

Afbeelding

Lager van de uitgaande as eruit trekken:

Afbeelding

Afbeelding

Daar ligt hij dan

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » di 17 okt 2017 19:26

Als je aan de ene kant mept, dan komt hij er aan de andere kant inclusief lager weer uit

Afbeelding

Secundaire as heeft zich weleens prettiger gevoeld

Afbeelding

primaire as demonteren

Afbeelding

deze niet vergeten, anders ben je lang bezig

Afbeelding

alles los en op volgorde

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » di 17 okt 2017 19:31

Lagers van de secundaire as waren total-loss, zie maar een andere te vinden met dit nummer

Afbeelding

Lagers van de hoofdas waren slecht, maar geen goedkope gevonden dus besloten te hergebruiken

Afbeelding

deze hebben al wat stof doen opwaaien op feestboek. Maakt mij geen h#l uit, 2 stuks thuis voor net geen 2 tientjes vanuit Singapore. Daarbij is het maar als uitprobeersel of de overdrive van de 328 bak nut heeft in de 314.

Afbeelding
YA-314 diesel, YA-126 diesel

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2111
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » di 17 okt 2017 19:35

Omdat de roestkever flink zijn best heeft gedaan en ook de lagers in de tandwielen van de hoofdas flink aangetast waren, kon ik bij een mede-hobbyist andere tandjes ophalen die aanzienlijk beter zijn dan de oude

Afbeelding

voor montage het huis maar schoongemaakt, tandwiel voor achteruit heb ik er al ingezet

Afbeelding

secundaire as erin

Afbeelding

met de beruchte lagers

Afbeelding
YA-314 diesel, YA-126 diesel
