Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:24

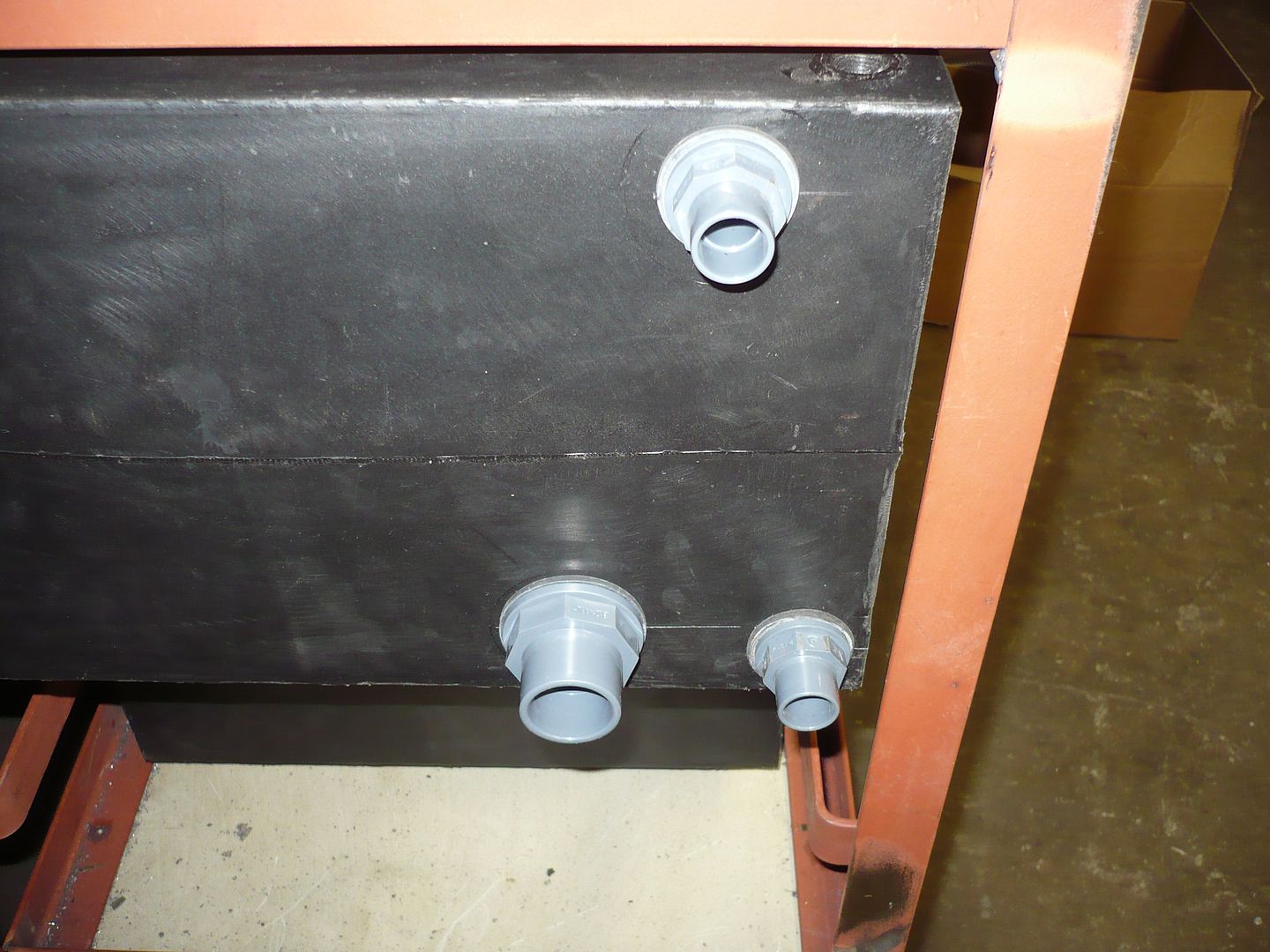

Heb de doorvoeren dus zo dicht mogelijk bij de rand gemonteerd.

Afbeelding

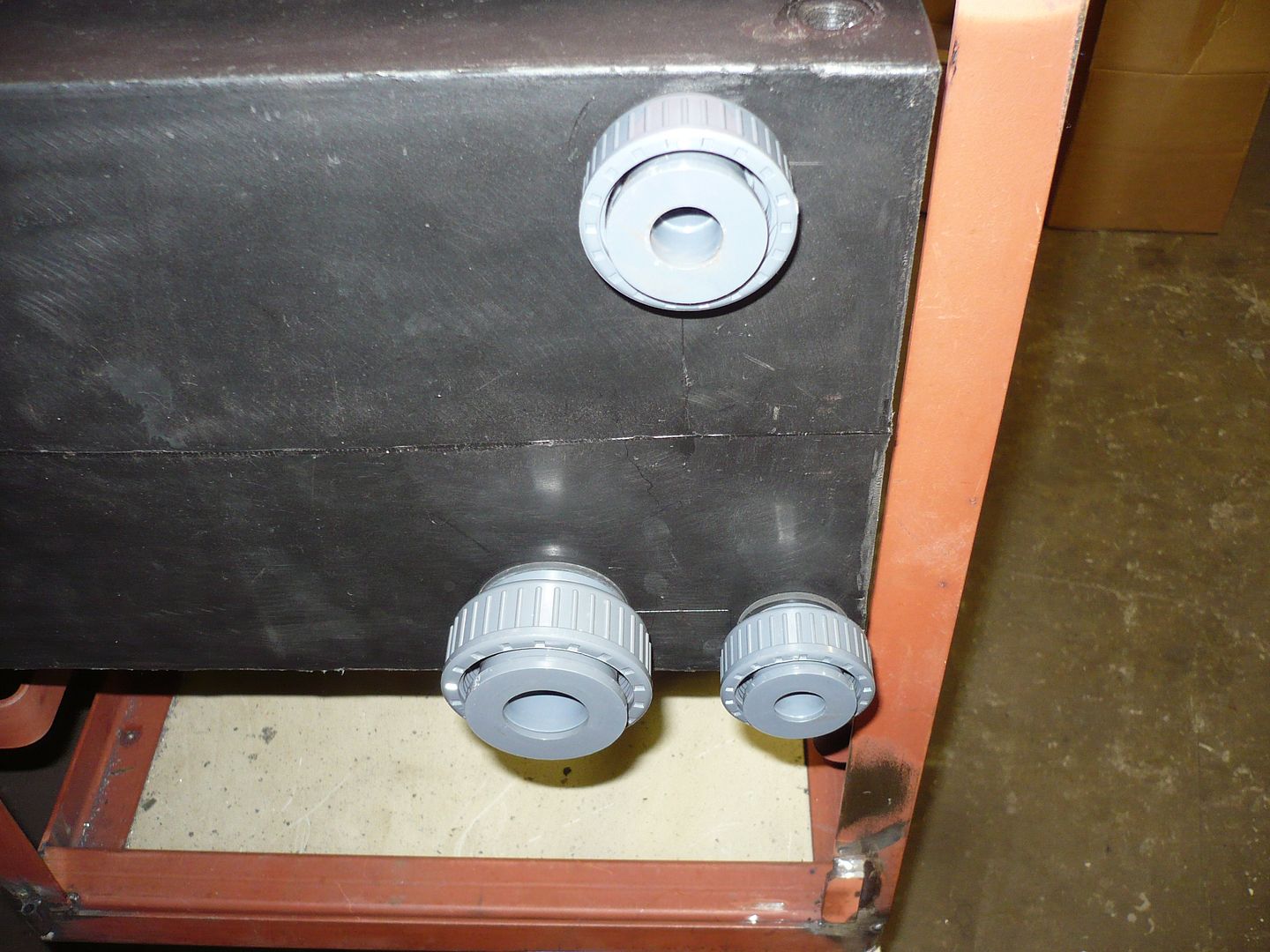

Aansluitingen voor de kraan er aan gelijmd.

Afbeelding

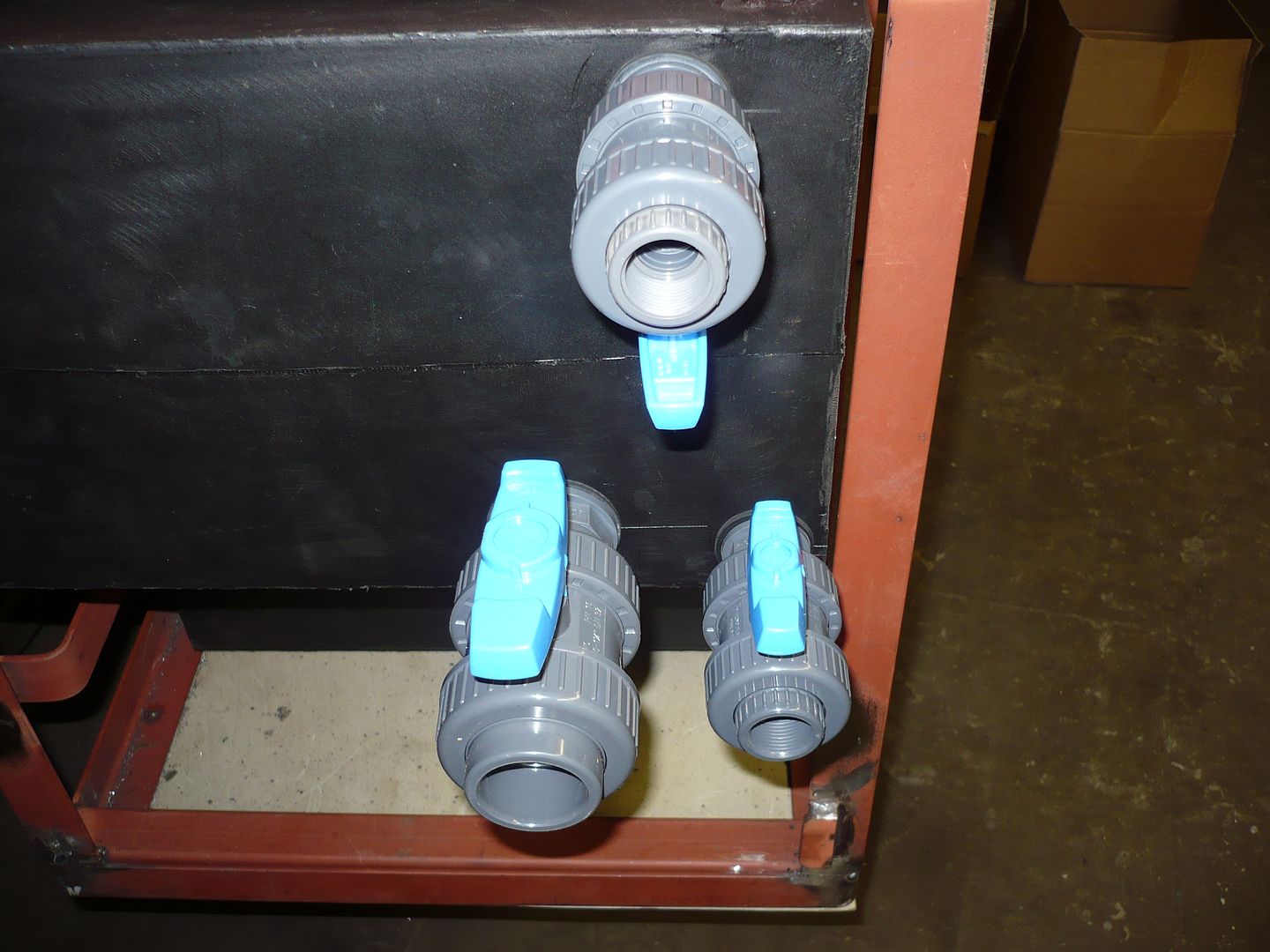

Kranen er aan.

Afbeelding

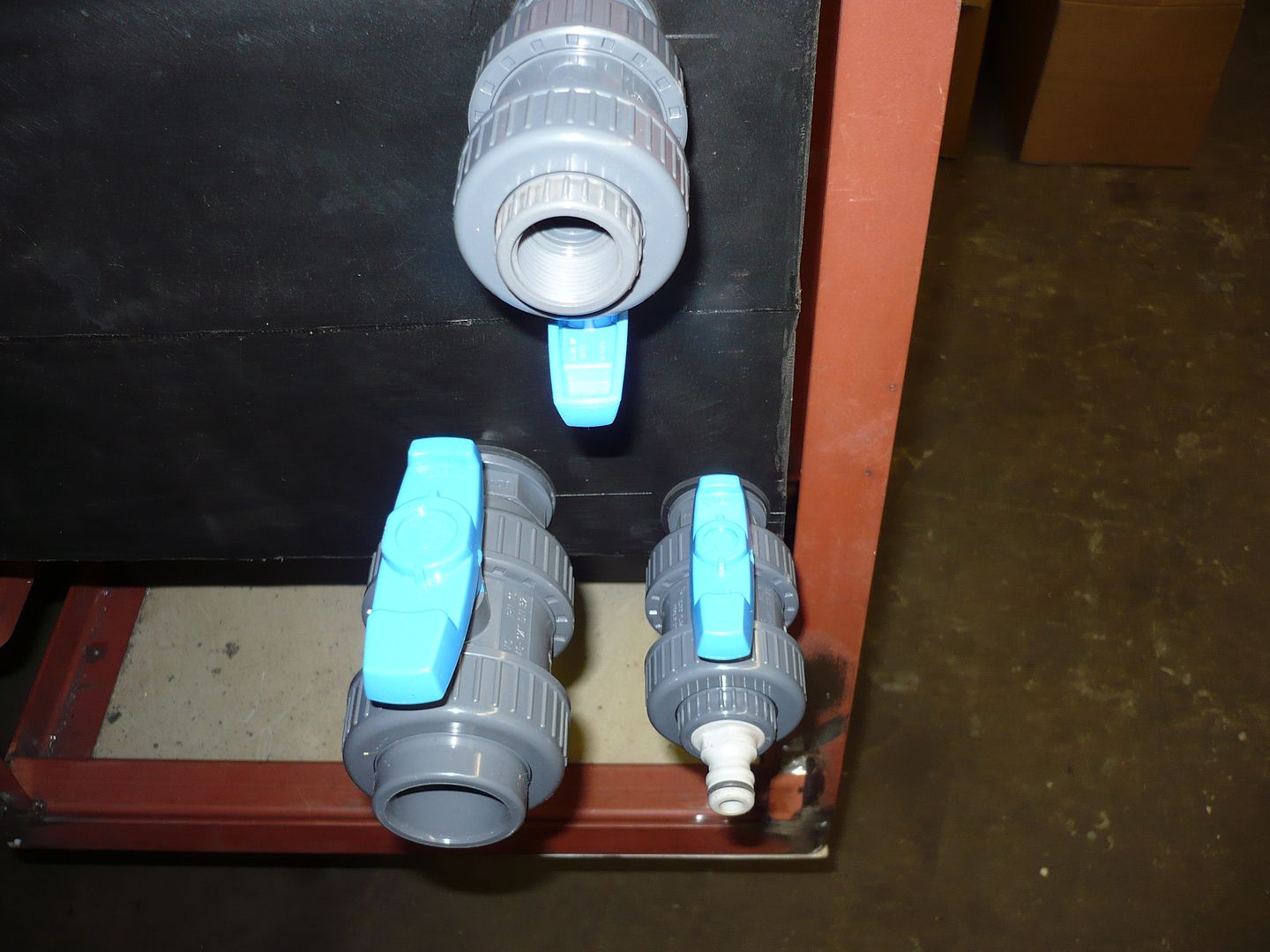

Moet nog 1 waterslang aansluiting halen in de bouwmarkt, die komt in de bovenste kraan.
Dus via de onderste vullen en als het dan uit de bovenste komt, is hij vol.
Op de onderste klik ik dan de pomp en de bovenste wordt dan de be/onluchter.
En ga ik op pad, dan alle kranen dicht.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:24

Met de grote kraan gaat leeg laten lopen wat vlotter.

Afbeelding

De onderste tank wordt voor vuil water.
1 aftap kraan, 1 kraan om te be/ontluchten, komt nog een pijp aan naar buiten, denk dat het vuile water na een paar dagen wel wat gaat ruiken.
En met die 3 weg kraan kan ik kiezen of het water de tank in gaat of direct via de slang het riool in.
Je heb camperplaatsen met een rioolaansluiting.

Afbeelding

Weer 2 hoeklijnen er in.

Afbeelding

Dit wordt de cv verwamer.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:25

Tank gemonteerd.

Afbeelding

En voorkant er weer op, hier zit n.l. ook de beluchter op.
En ruimte genoeg over om de geiser te kunnen bedienen.

Afbeelding

De waterverwarmer voor de cv er in.

Afbeelding

Expansietank zo hoog mogelijk gemonteerd.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:25

Makkelijk vullen zo.

Afbeelding

En dan plaatje er overheen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

ruben
Vierwielend Vooruit
Berichten: 2518
Lid geworden op: zo 09 dec 2007 20:35
Locatie: deventer

Re: YA 314

Berichtdoor ruben » zo 17 nov 2019 23:04

Je zou toch bijna denken dat het einde een beetje in het zicht begint te komen 8)

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 18 nov 2019 00:13

Schiet al op ja.
Alles uitgezocht, dan mot het weer uit elkaar voor verf.
Dan monteren en aansluiten de boel.
Buitenkant nog verven.
Slaapplekken maken, van binnen nog het 1 en ander aan comfort inbouwen.
Iets van een tent laten maken of de bestaande aanpassen voor als die open geklapt is.
En nog wat kleine dingen.
En daar gaat meestal toch nog meer tijd in zitten dan je denk.
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 18 nov 2019 21:20

In de uitsparing van de 126 radiobak heb ik een eisemann generatortje staan, die heeft mij al is uit de brand geholpen met een lege accu en nu wil het geval dat ik er nog 1 heb, zei het in wat oudere staat maar dat is nog wel op te lossen, jaar of 4 geleden heb ik hem nog aan de gang gekregen.
Is denk ik toch wel makkelijk om bij mij te hebben.

Afbeelding

Dingen zijn voorzien van een natostopcontact, dus kabeltje er tussen en laden maar.

Afbeelding

In 3 delen uit elkaar gehaald.

Afbeelding

Ooit in een ver verleden is wat bureau's gesloopt en daar de telescoopgeleiders van bewaard, zijn best stevig.
Middelste gedeelte gaat er uit, wordt die nog steviger.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 18 nov 2019 21:20

Eerste deel gemonteerd.

Afbeelding

Voor de 2e moest de boel wat kleiner worden gemaakt.

Afbeelding

En gemonteerd.

Afbeelding

2 dwarsstukken er in gelast.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 18 nov 2019 21:20

Daar weer het frame van de generator aan vast gemaakt.

Afbeelding

En zonder de stopjes er in, kan die best ver naar binnen, komen nog wel stopjes in, anders vliegt ie heen en weer tijdens het rijden.

Afbeelding

Moet alleen de 3weg kraan voorzien van een bocht, die komt precies onder de rails uit.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 19 nov 2019 20:43

De drinkwaterpomp lager geplaatst als de voorraad tank, hij is wel zelf aanzuigend maar zo gaat het zeker goed.

Afbeelding

Afvoerleiding bij het niet gebruiken van de tank verlengd.

Afbeelding

Die is normaal om een slang te splitsen.

Afbeelding

Ik heb de achterkant er uit gedraaid.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 19 nov 2019 20:43

En een haakse aansluiting gehaald die normaal ook voor het splitsen van een waterkraan is.
Die kraan aansluiting wordt afgedopt.

Afbeelding

Spul in elkaar gedraaid.

Afbeelding

Wil ik water uit de tank, dan het linker kraantje open, heb ik een water aansluiting op de campeerplek, dan rechter kraantje open waar de slang op kan.
Op de grijze aansluiting komt natuurlijk de leiding naar binnen toe.

Afbeelding

En met 2 gaten in de deur voor de afvoer en water aanvoer, kan de deur gewoon dicht.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 19 nov 2019 20:44

Ontluchting naar buiten in elkaar gelijmd.

Afbeelding

En op de staanplaats kan ik die pijp verlengen, zodat de lucht hoger wordt afgevoerd.

Afbeelding

Afvoerpijp loopt nu langs de rails.

Afbeelding

Ophangpunt gemonteerd.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 19 nov 2019 20:44

Voor een waterslang, volgens opgaaf moet je die 15 meter kunnen uittrekken.
En als dat niet naar mijn zin gaat dan wordt dat in de toekomst een gardena roll-fix.

Afbeelding

Toch fijn als alles past.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » do 28 nov 2019 19:55

Uitlaat van de kachel kwam te dicht naar mijn zin bij de watertank, daar deze van plastic is heb ik wat vulstukjes gemaakt om de kachel wat op te hogen.

Afbeelding

Die draai je er zo op.

Afbeelding

En een stukje plaat gemonteerd om de rest van de warmte op te vangen.

Afbeelding

Uitlaatpijpje kan ik hergebruiken.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7583
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » do 28 nov 2019 19:55

Gemonteerd.

Afbeelding

En kachel weer gemonteerd en op het uitlaatdeel aan gesloten.

Afbeelding

Die waterpomp zo laten alleen aan dat stukje rubber is vragen om moeilijkheden.

Afbeelding

Steuntje gemaakt.

Afbeelding
