Re: YA 314

Berichtdoor Dafinknouleuk » wo 30 okt 2019 23:15

Zoiets staat bij mij in de buurt op een pleintje met rubber tegels eromheen :shock: :lol: :mrgreen:

Gaaf zo'n 'facility unit' , complimenten

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:34

Hier en daar wat bevestigingsplaatjes er aan lassen.

Afbeelding

Stukje uit de rand halen.
Hier zit tenslotte aan de binnenkant het kokerprofiel.

Afbeelding

Heb er nu unf in zitten, omdat ik dan wat meer spoed heb maar zit er nog over te denken om er toch klinkmoeren in te doen.

Afbeelding

Hij zit al lekker vast.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:35

De rest van de gaten onderin moet vanaf de andere kant, dus als die weer is op de brug staat.

Afbeelding

Besloten om de steunen van het rek te veranderen.
Dus bandje er aan.

Afbeelding

En trekken tot ie vrij hangt.

Afbeelding

Steunen er af geslepen en andere gemaakt.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:35

Wordt als het rek definitief wordt geplaatst aan elkaar vast gebout.

Afbeelding

Afbeelding

En de oude boutgaten worden hergebruikt om het rek aan vast te maken, verzonken bouten genomen i.v.m. de deurtjes.

Afbeelding

4 stukje er aan gelast.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:35

Om de geiser aan op te hangen.

Afbeelding

Daar weer wat bij geplakt.

Afbeelding

Om de omvormer aan op te hangen.

Afbeelding

Rekje gemaakt.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:36

Plaat op maat er op, is in 2e helaas, daar zo breed niet in de zetbank kon.

Afbeelding

En daar weer een stukje uitgehaald voor het scharnier.

Afbeelding

Plaat is 1 mm, stukje wat er in terug komt is 2 mm.

Afbeelding

Vast gepropt.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:36

Vlak geslepen.

Afbeelding

1 kant van het scharnier er aan vast gelast.

Afbeelding

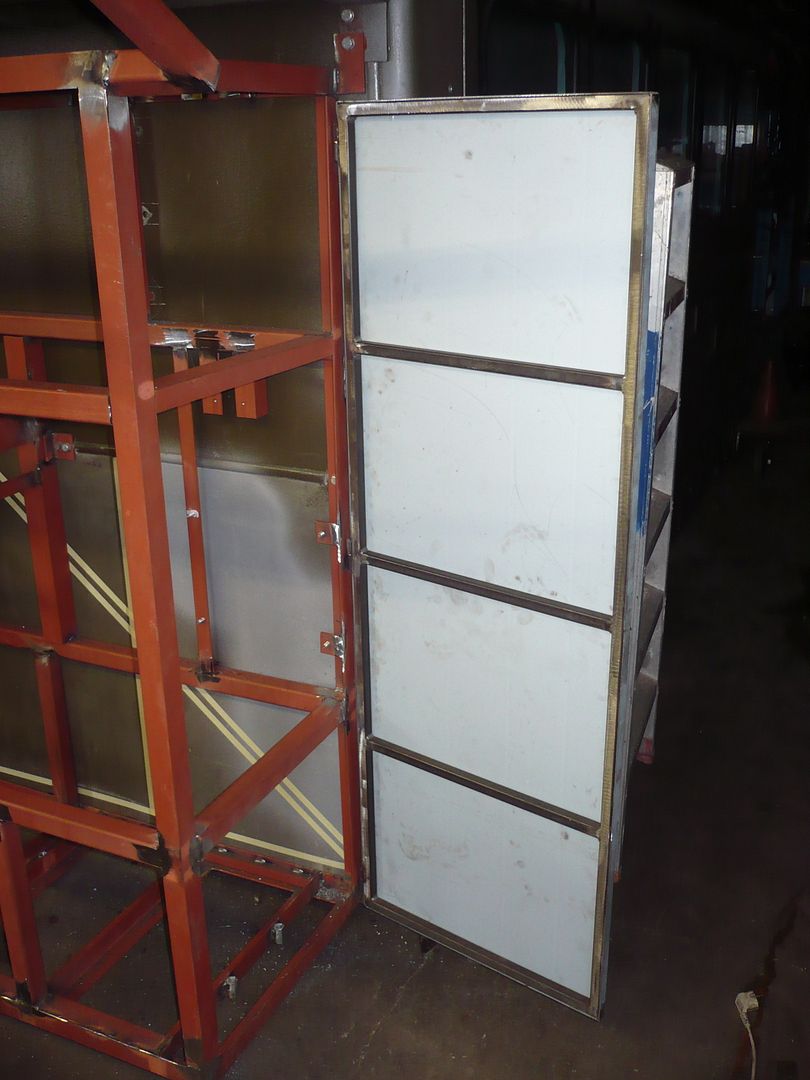

Deur op zijn plek en dan met een magneet het andere deel van het scharnier omhoog houden.

Afbeelding

En nadat dat was vast gehecht, 1 deur die open en dicht kan.
Waarom al die moeite zo, wilde het scharnier aan het frame vast hebben i.v.m. stevigheid.
Alle platen worden ook geschroefd, dit is weer om alles te kunnen verven.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:36

Slotje haalden de rand niet, dus stukje er uit.

Afbeelding

Plaatje voorzien van 2 maal m5 schroefdraad gaatjes.

Afbeelding

2 boutjes er in gedraaid.

Afbeelding

En nu met behulp van de moertje het plaatje afstellen tot die goed open en dicht ging.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:37

Vervolgens vast gelast.

Afbeelding

Afslijpen.

Afbeelding

Verder lassen.

Afbeelding

Afslijpen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 11 nov 2019 18:37

Binnenkant wordt de volgende keer afgewerkt.

Afbeelding

Rek weer los gemaakt.

Afbeelding

Omgedraaid en onderkant dicht gemaakt, ook hier weer alles bouten i.v.m. het er onder kunnen verven.

Afbeelding

Om de boel te kunnen luchten, geperforeerde onderplaat genomen.

Afbeelding

En weer terug gedraaid.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:21

Vloerplaat gemonteerd met een massaschakkelaar.
En de omvormer van nieuwe kabels voorzien en gemonteerd.
Beide accu's geplaatst.

Afbeelding

De gaten worden later voorzien van doorvoertules.

Afbeelding

Kabelschoentang van het werk geleend.

Afbeelding

Bij conrad hadden ze haakse schoenen, alleen niet met het juiste montagegat, maar dat was met een stappenboor zo opgelost.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:22

Oog knijpen.

Afbeelding

En krimphoesje er overheen.

Afbeelding

Stevige accuklemmen genomen.

Afbeelding

Das dus het voordeel van haakse ogen, dan kan je je kabels korter houden, anders moet je een langere lus maken.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:23

Plaat voorzien van nato stopcontact en 220 aansluitpunt.

Afbeelding

Klemmen er aan gesoldeerd en er in geschoven, die klikken dan vast.

Afbeelding

Klemmen er op richting de accu's.

Afbeelding

Daar de rest aangesloten, heb het met de massaschakelaar zo aangesloten dat de accu's afgekoppeld worden maar de acculader blijft verbonden met het stopcontact, want ik wil de lader ook kunnen gebruiken om de electrische pompwagen op te kunnen laden.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:23

De damptank er in.

Afbeelding

Heb nog een oude slang om te de boel uit te meten, komt een nieuwe voor.
En heb ook nog een aansluitpunt liggen.

Afbeelding

Eerste klem gemonteerd.

Afbeelding

En de aansluiting gemonteerd.

Afbeelding
Laatst gewijzigd door Hoppa69 op zo 17 nov 2019 21:29, 1 keer totaal gewijzigd.
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7740
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » zo 17 nov 2019 21:24

Slang door halen, aan de tank vast gemaakt en de 2e klem gemonteerd.

Afbeelding

Watertanks er in.

Afbeelding

Wat pvc gekocht.

Afbeelding

Buitenkant opgemeten en vervolgens de binnenkant gemeten, weet nu dat de wanddikte 8 mm is.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.
