Re: YA 314

Berichtdoor Dafinknouleuk » za 26 sep 2015 13:26

Van harte gefeliciteerd, na 9 maanden een gezond klinkende aanwinst voor de JXLD familie.. 8)

dennis83
Hercules Held
Berichten: 160
Lid geworden op: zo 14 jul 2013 19:31
Locatie: Breda

Re: YA 314

Berichtdoor dennis83 » za 26 sep 2015 23:37

Super vet, zou hem zo in de huiskamer zetten als decoratie :D wel met een pijp door de muur naar buiten zodat hij op een koude zondag avond de huiskamer kan opwarmen :mrgreen:
Groeten,

Dennis

Afbeelding

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 28 sep 2015 20:39

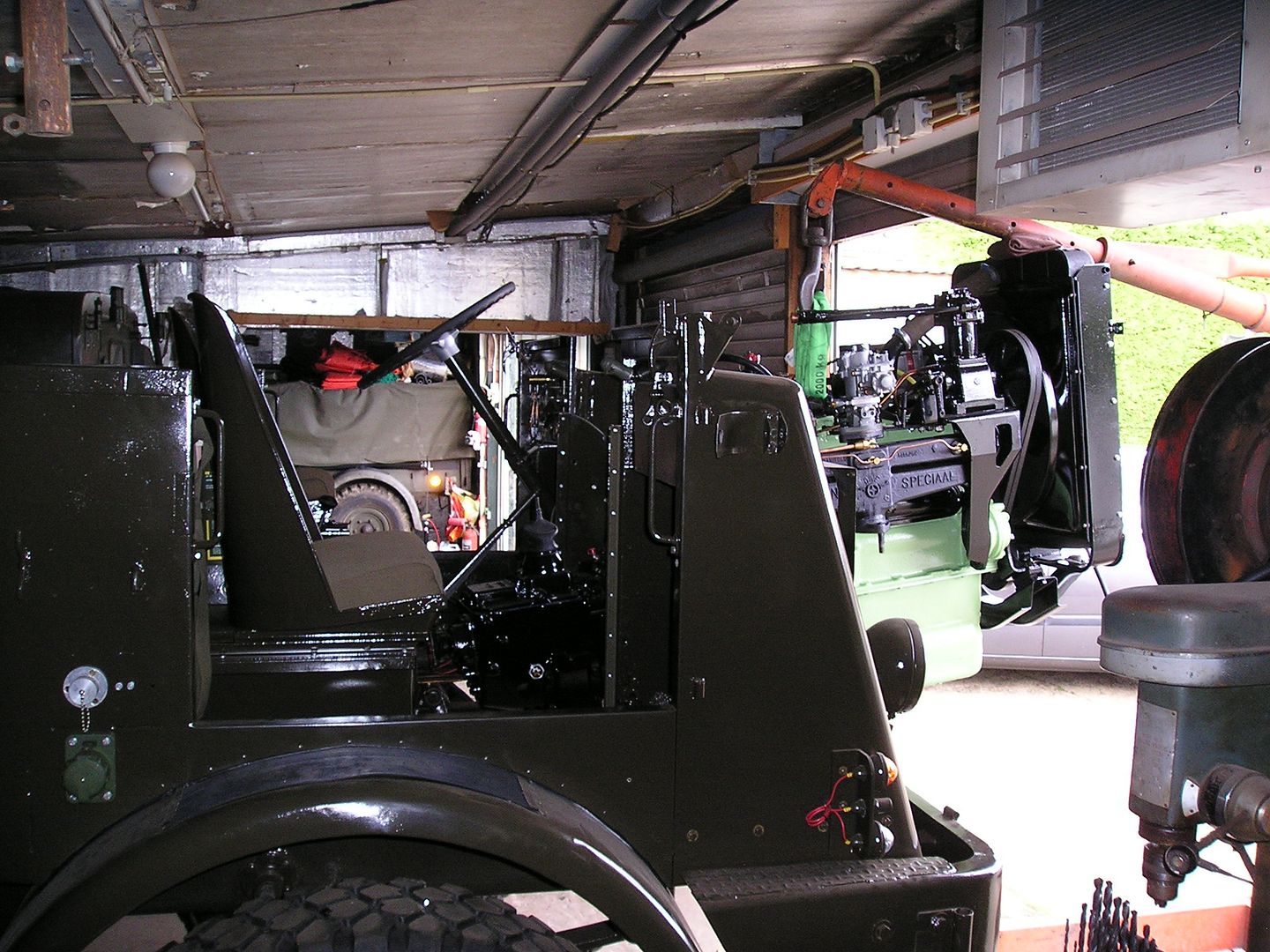

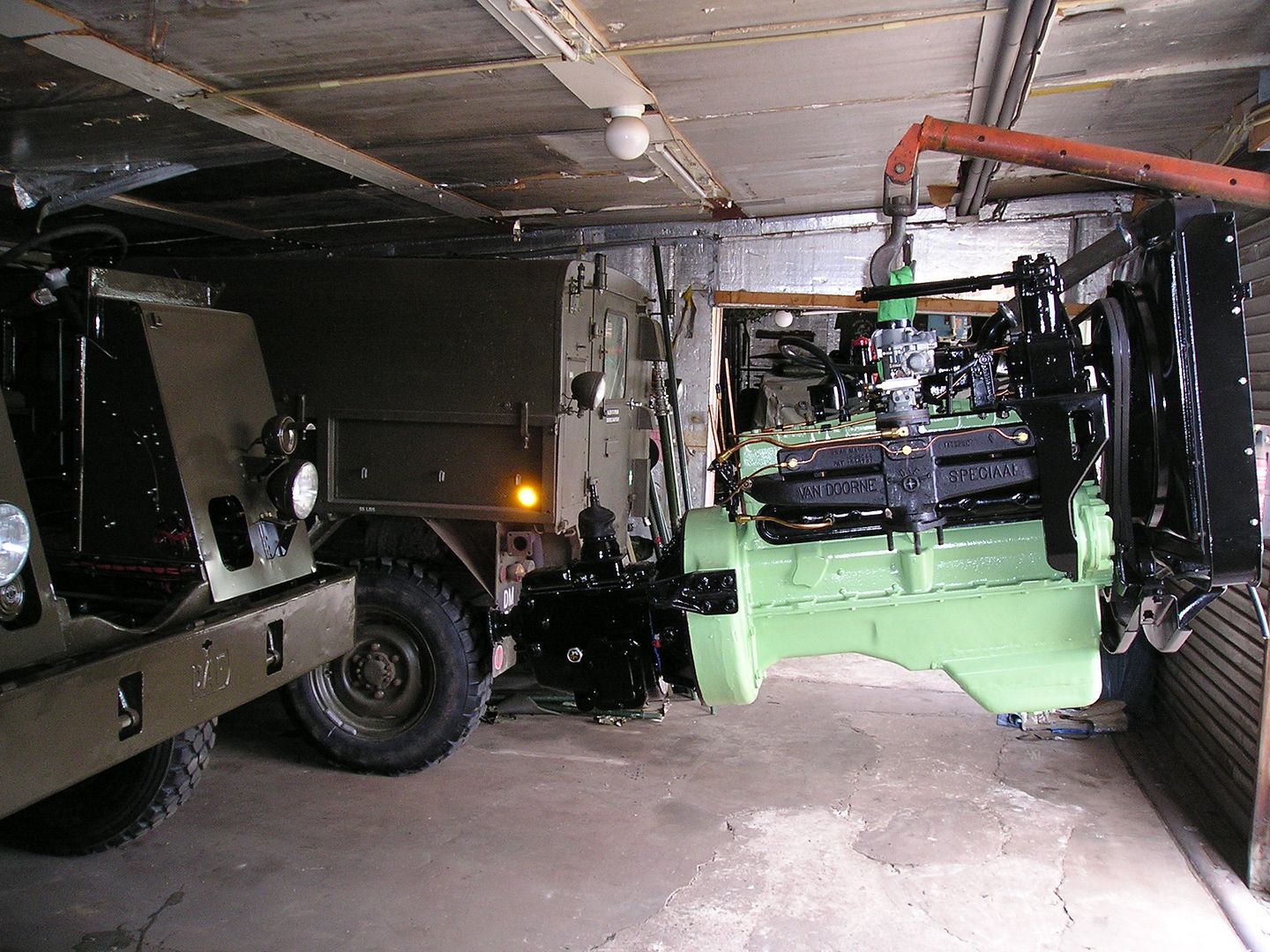

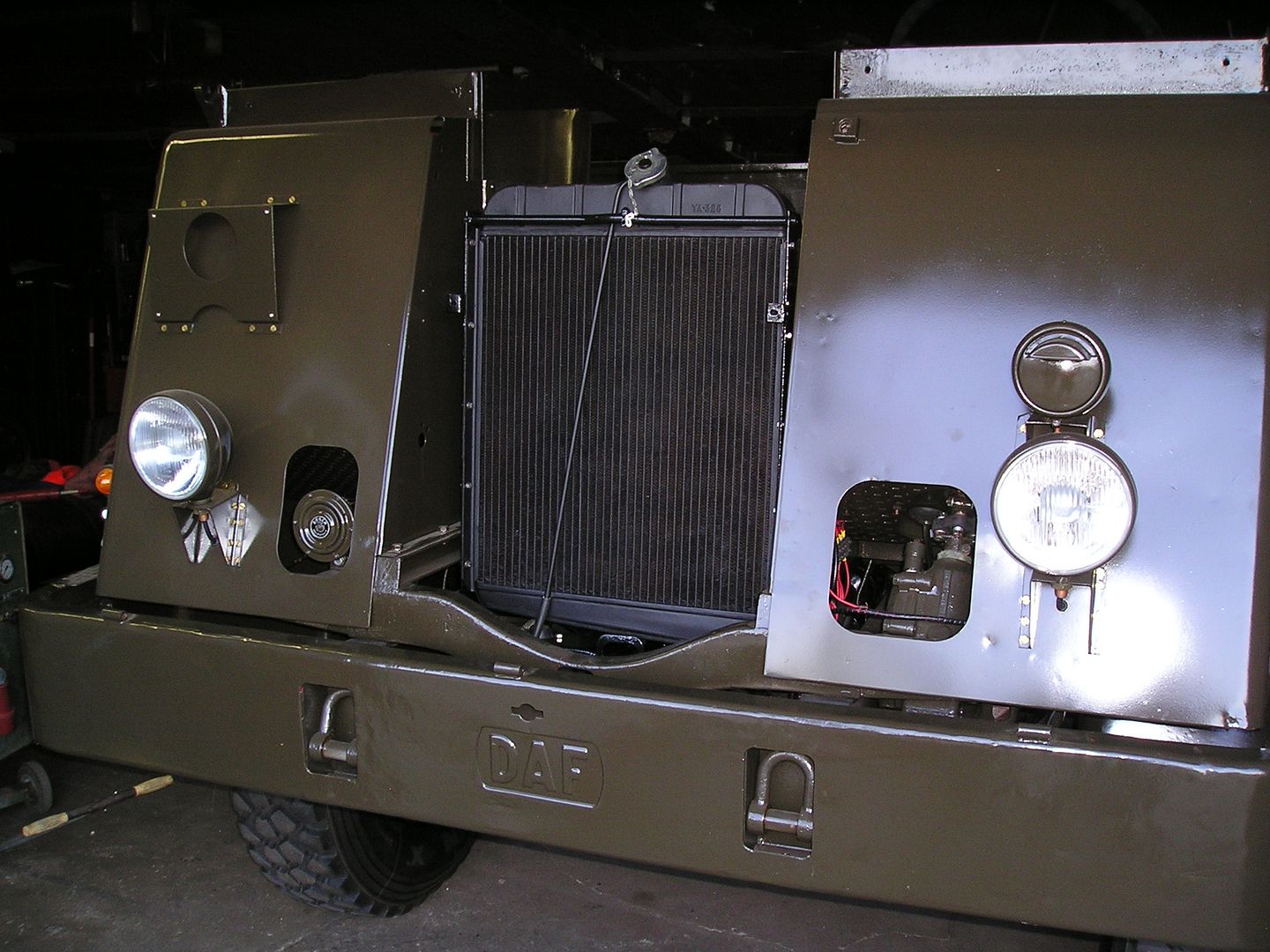

Nog wat gefreubeld er aan en dan moest ie maar is op zijn bestemming gaan liggen.

Afbeelding

Afbeelding

Afbeelding

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 28 sep 2015 20:40

Afbeelding

Afbeelding

Enige waar ik tegen aan liep met plaatsen was de peilstok stak uit en moest er even uit en de achterplaat die over de versnellingsbak ligt moest er uit.
Beide zitten er alweer in natuurlijk.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

ruben
Vierwielend Vooruit
Berichten: 2594
Lid geworden op: zo 09 dec 2007 20:35
Locatie: deventer

Re: YA 314

Berichtdoor ruben » ma 28 sep 2015 22:57

ziet er weer sjiek uit

Dafinknouleuk
Vierwielend Vooruit
Berichten: 839
Lid geworden op: do 25 okt 2007 22:29
Locatie: Oud-Beijerland

Re: YA 314

Berichtdoor Dafinknouleuk » ma 28 sep 2015 23:22

bij de 328 ook al gezegd: zo kwamen ze de fabriek niet uit.. 8)
super mooie ya pr0n
enige die dynamo... mooi ding, veel amperes (en goedkoop :lol: ) maar wel een propje t.o.v. wat erop 'hoort', anders bouw je 'em in een fake behuizing :)

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 29 sep 2015 09:18

Dank u.

Dynamo blijft zoals ie is.
Originele heb ik ook liggen, kan altijd nog ingebouwd worden.
O wat ben ik maf.
Ik hou van mijn daf.

montji
Hercules Held
Berichten: 184
Lid geworden op: ma 27 nov 2006 10:40

Re: YA 314

Berichtdoor montji » di 29 sep 2015 21:20

Ruud,waar koop je die bougiekabel revisie setjes.
Ik blijf deze reportage op de voet volgen,mooi werk man.

m.v.g. montji

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 29 sep 2015 22:58

Die komen bij van dam vandaan montji.
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 29 sep 2015 23:32

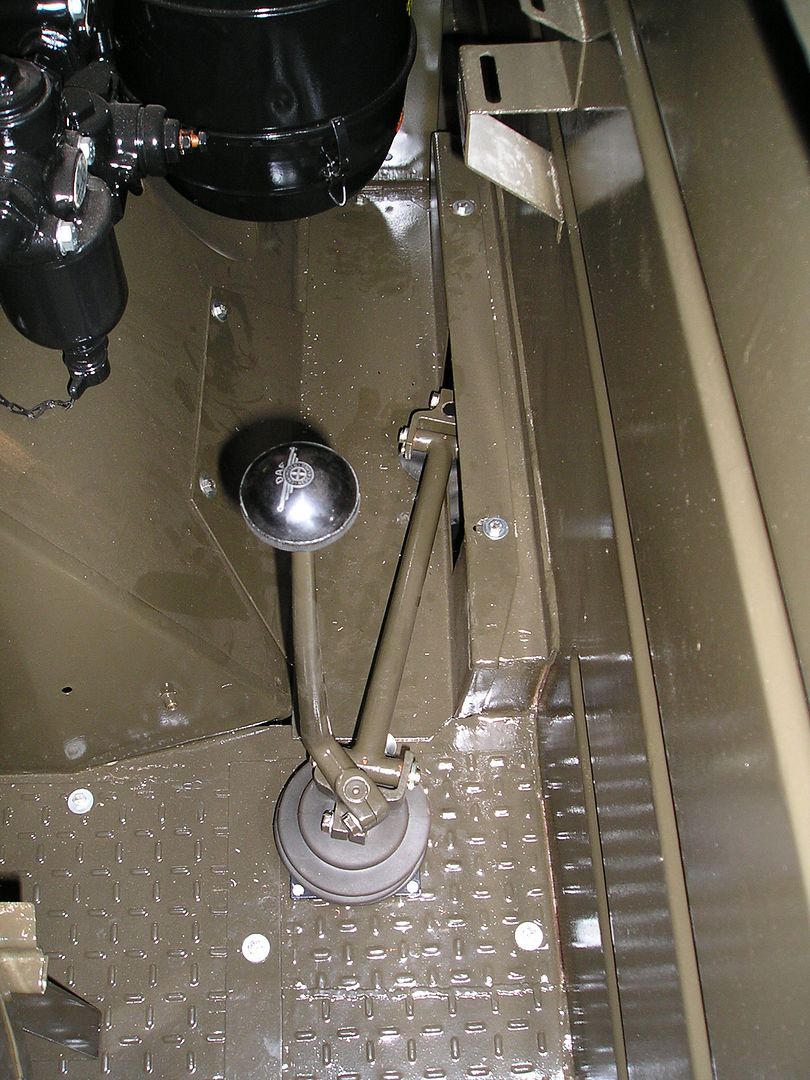

Schakelpook gekoppeld aan de versnellingsbak.

Afbeelding

Tussenas gemonteerd, boutjes met loctite, hebben nog al is de neiging om los te lopen.

Afbeelding

Gaffel koppelingspedaal er af gehaald.

Afbeelding

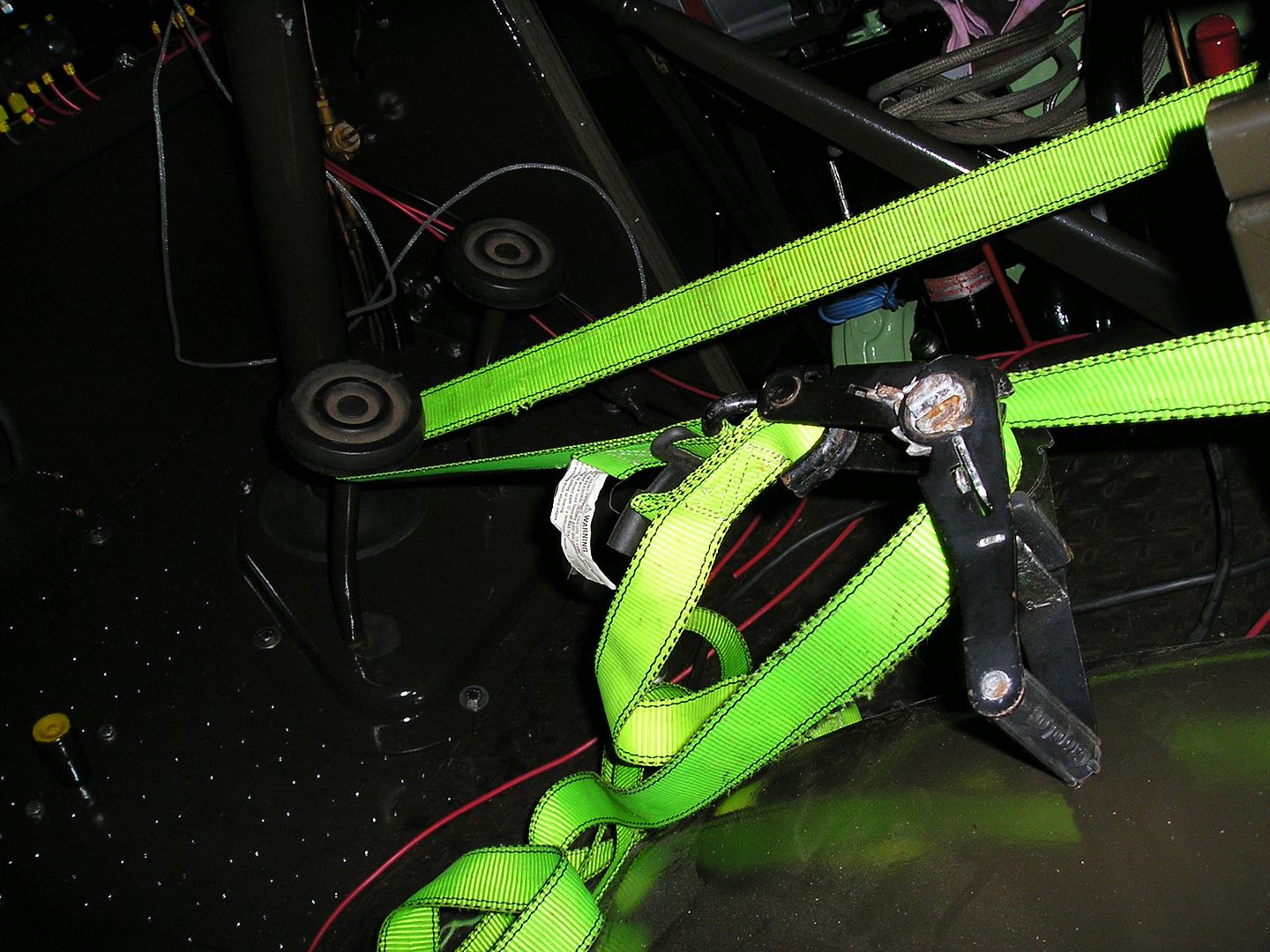

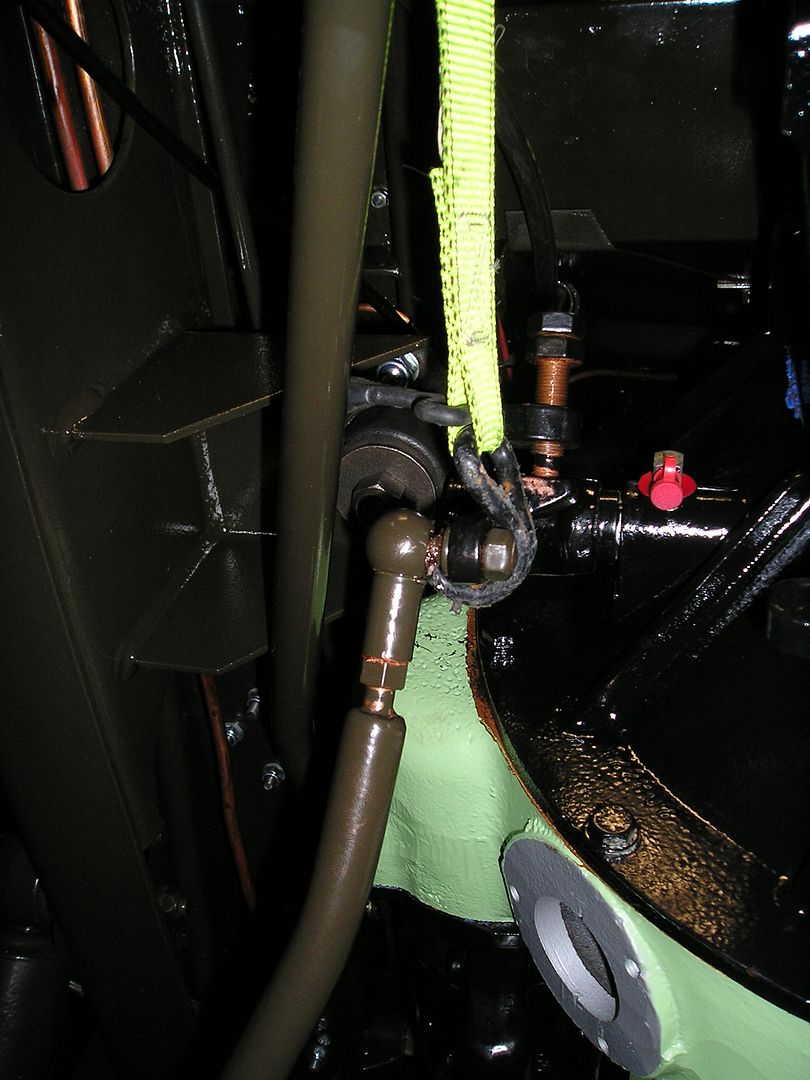

Druklager tegen de koppeling aanhouden met een spanbandje en tussenstang naar pedaal er aan.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » di 29 sep 2015 23:32

Koppelingspedaal in de hoogste stand vast gezet.

Afbeelding

Gaffel er aan.

Afbeelding
Hier en daar de gaffeltjes van de tussenstang stellen.
En de gaffel van het pedaal er weer op trekken met een lijmklem.
Contramoeren gaffeltjes tussenstang vast zetten.

Afbeelding

Trekveer er aan.

Afbeelding

Vrije spelling afstellen met de bout, in de toekomst slijt de koppelingsplaat, kan je de bout weer wat in draaien.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Gebruikersavatar
hendrik
Hercules Held
Berichten: 170
Lid geworden op: di 22 sep 2009 07:30
Locatie: Haarlem/Paesens

Re: YA 314

Berichtdoor hendrik » do 01 okt 2015 19:48

Ziet er weer top uit.
Ga je de motorkap nog isoleren?

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » do 01 okt 2015 22:56

Ziet er weer top uit.
Ga je de motorkap nog isoleren?
Dank u.
Weet ik nog niet.
Kan natuurlijk eerst rijden en dan beslissen of ik dat wil.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

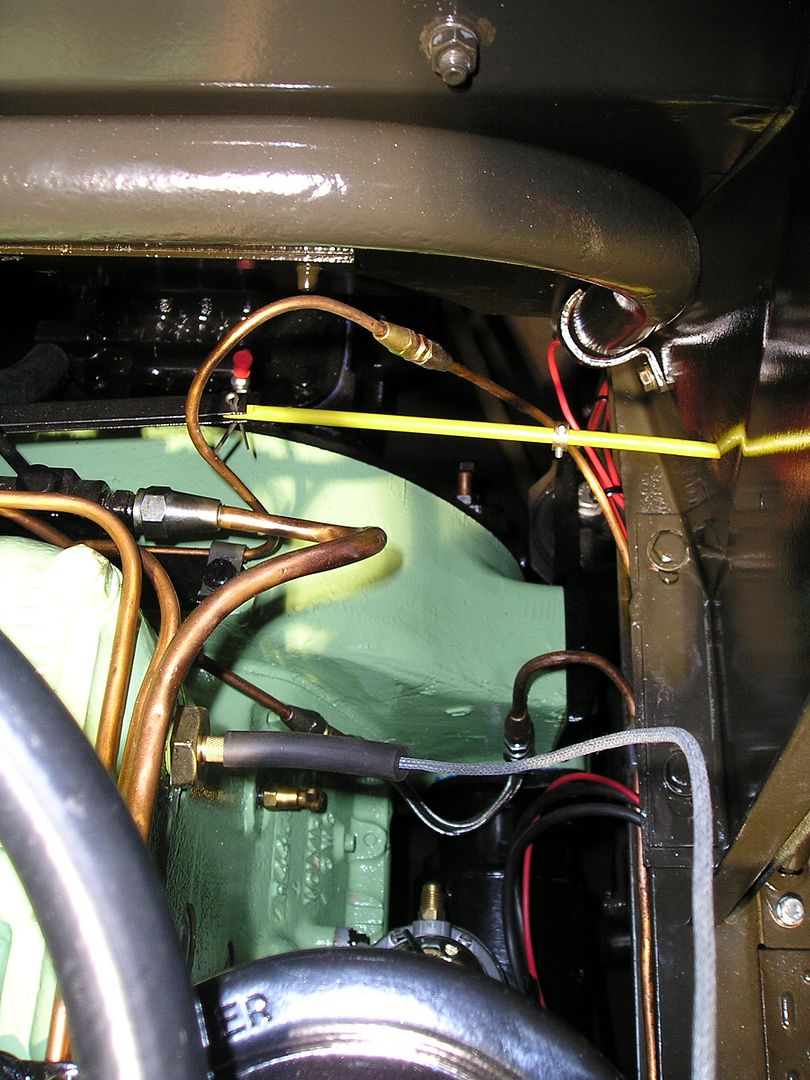

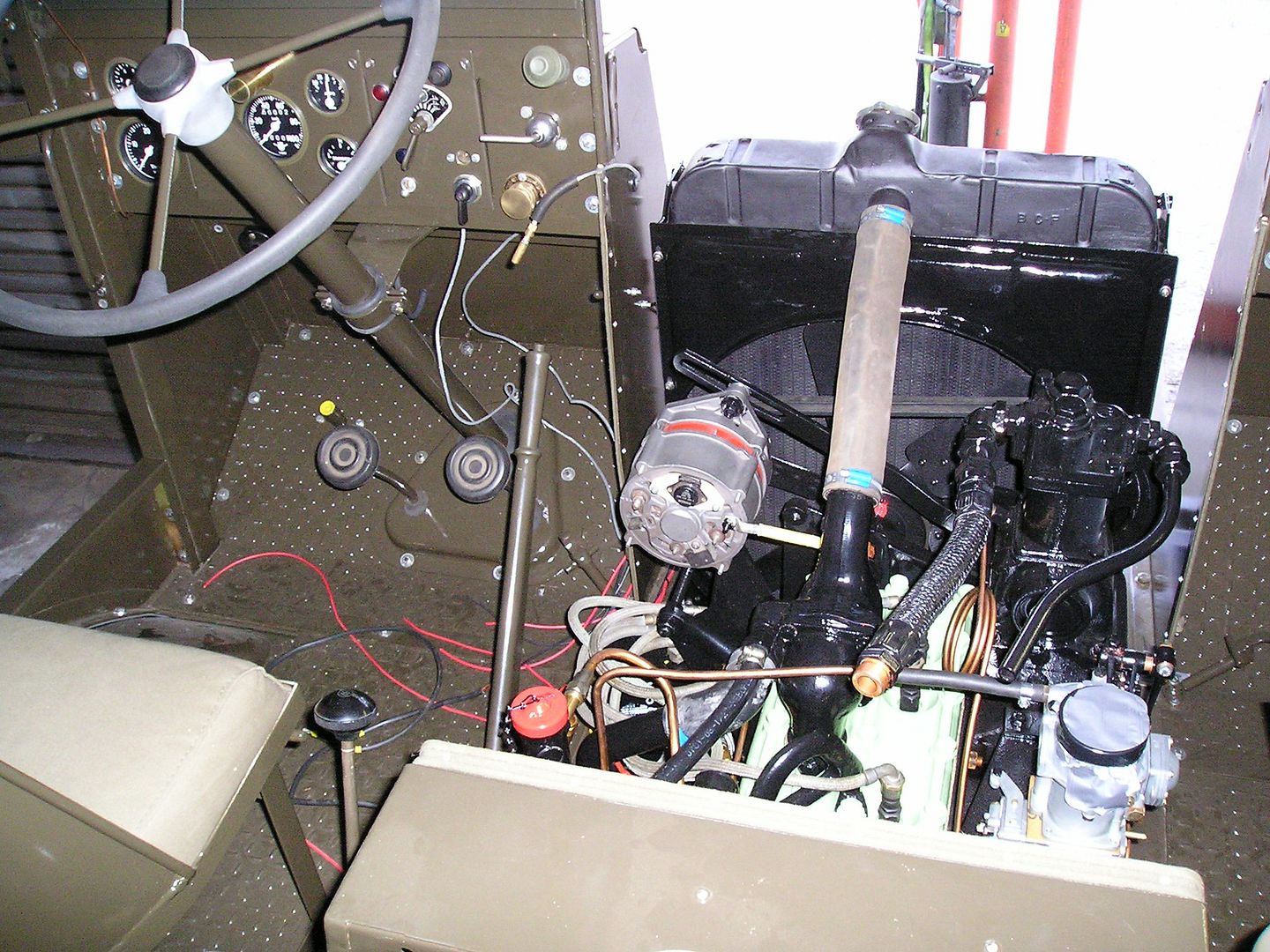

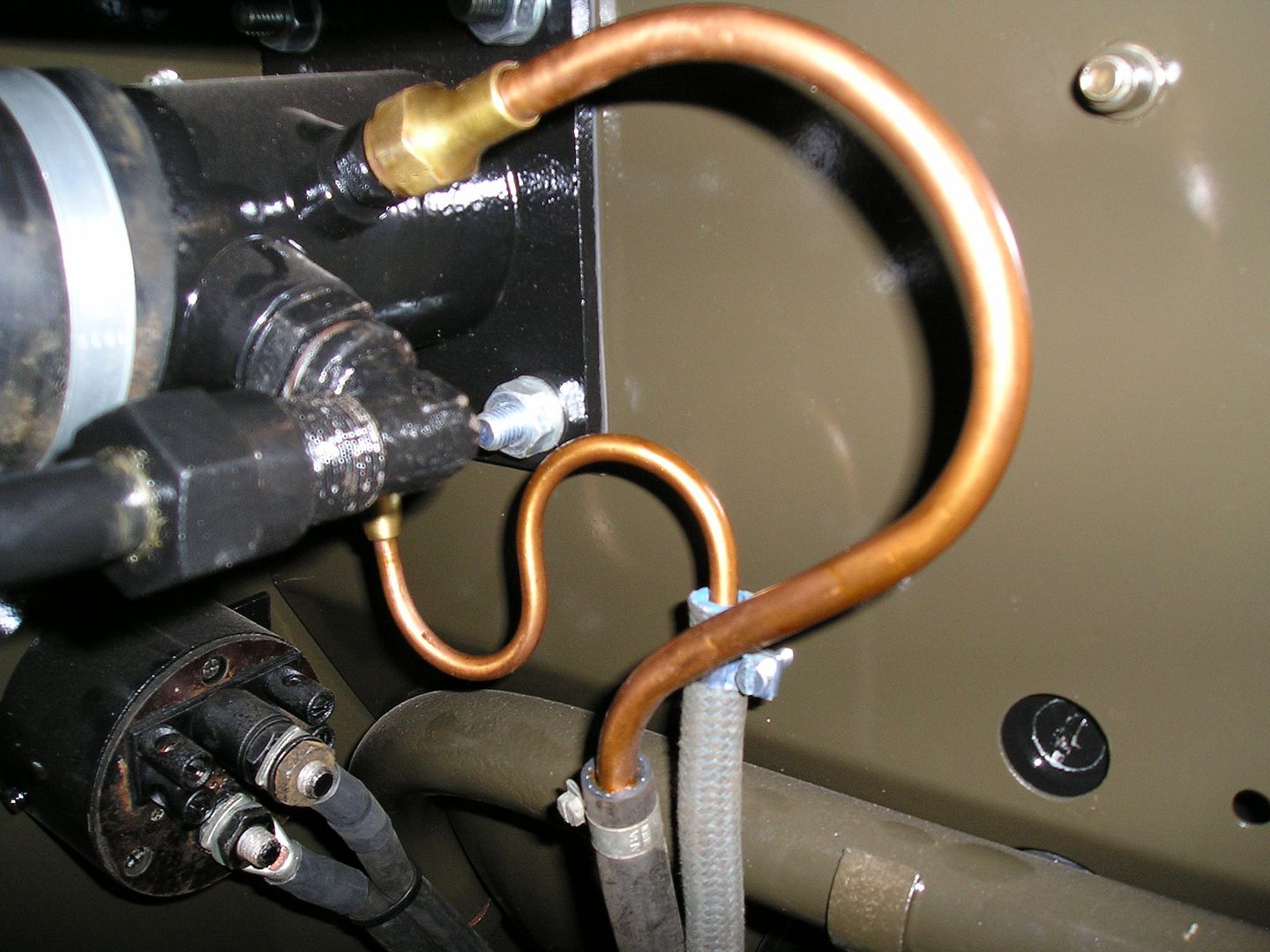

K.I. gas,oliedrukleiding,koelwater temperatuurmeter en bedieningstang doorwaad kranen aangesloten.

Afbeelding

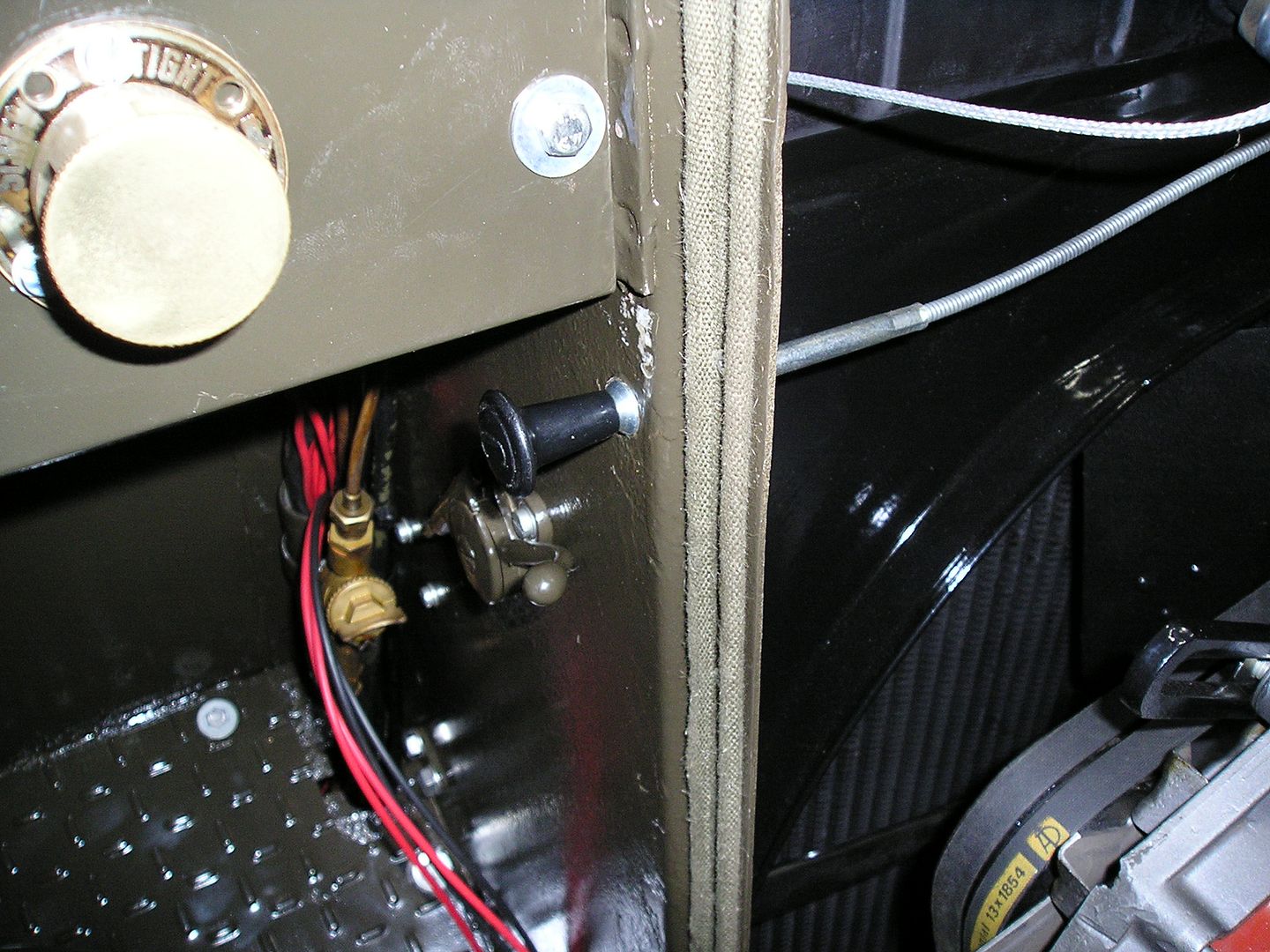

N.O.S. Chokekabel.

Afbeelding

Gemonteerd.

Afbeelding

En aan gesloten.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7764
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » do 01 okt 2015 22:56

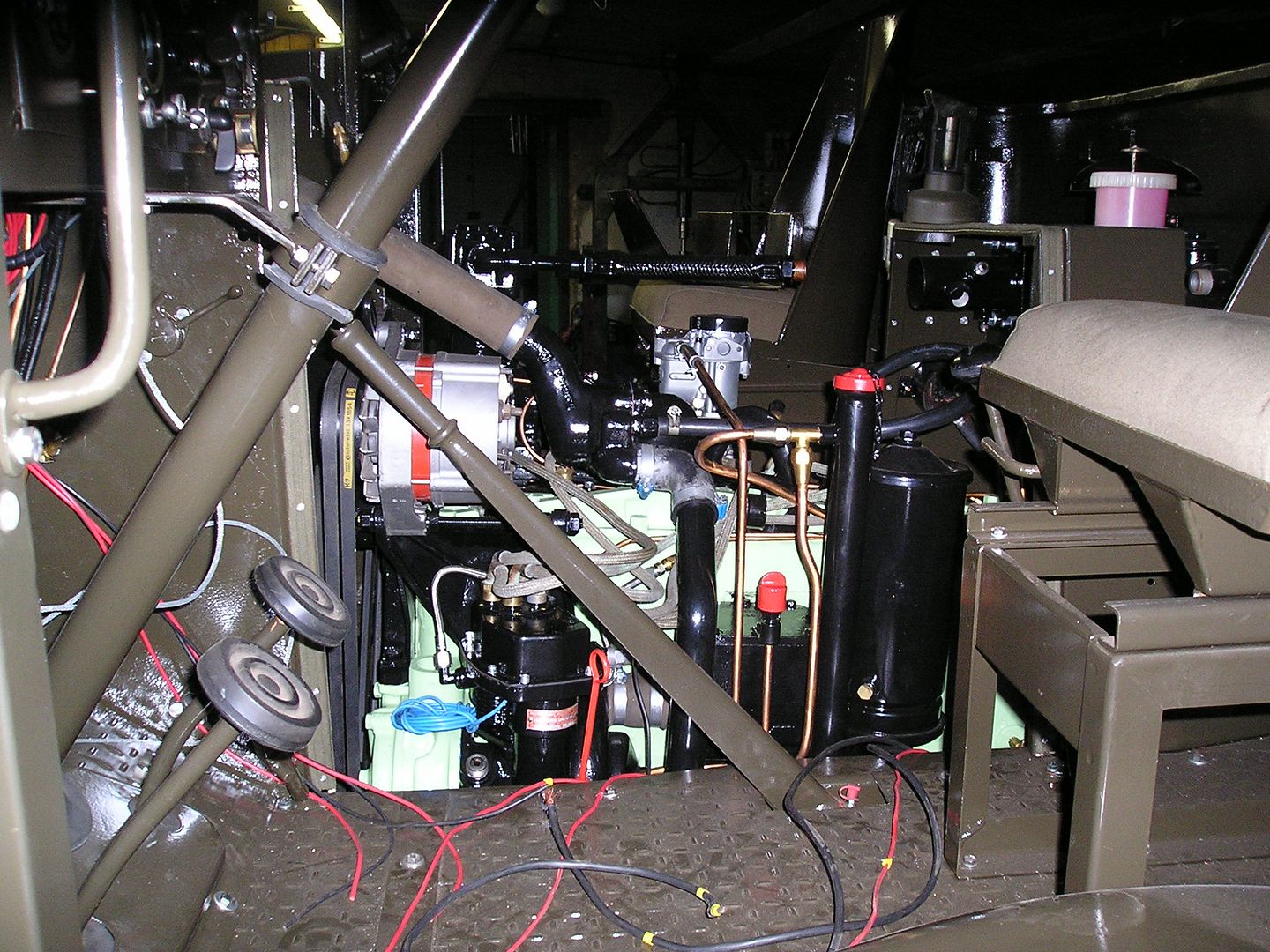

2 nieuwe leidingen gemaakt van luchtfilterhuis naar leidingen op de motor.

Afbeelding

Carberateur en aanzuigleiding compressor ook aan het luchtfilter gehangen.

Afbeelding

Dynamo aangesloten.

Afbeelding

Linker aardingslitze gemonteerd.

Afbeelding

En aan de startmotor vast gemaakt en de rest aangesloten.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

ruben
Vierwielend Vooruit
Berichten: 2594
Lid geworden op: zo 09 dec 2007 20:35
Locatie: deventer

Re: YA 314

Berichtdoor ruben » do 01 okt 2015 23:16

die alternator Ruud, heeft die een ingebouwde regelaar? als ik de draden zo zie lijkt het er niet op. als je dus een losse regelaar gebruikt, waar bouw je die dan in en wat voor type gebruik je?
