YA 314

Voor (foto)verslagen over diverse projecten, zoals restauratie van uw auto, inbouw van gas, klussen aan een polynorm etc
Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 1953
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: YA 314

Berichtdoor peter80 » za 06 okt 2018 20:14

Zoiets?
Afbeelding
YA-314 camper in wording

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:19

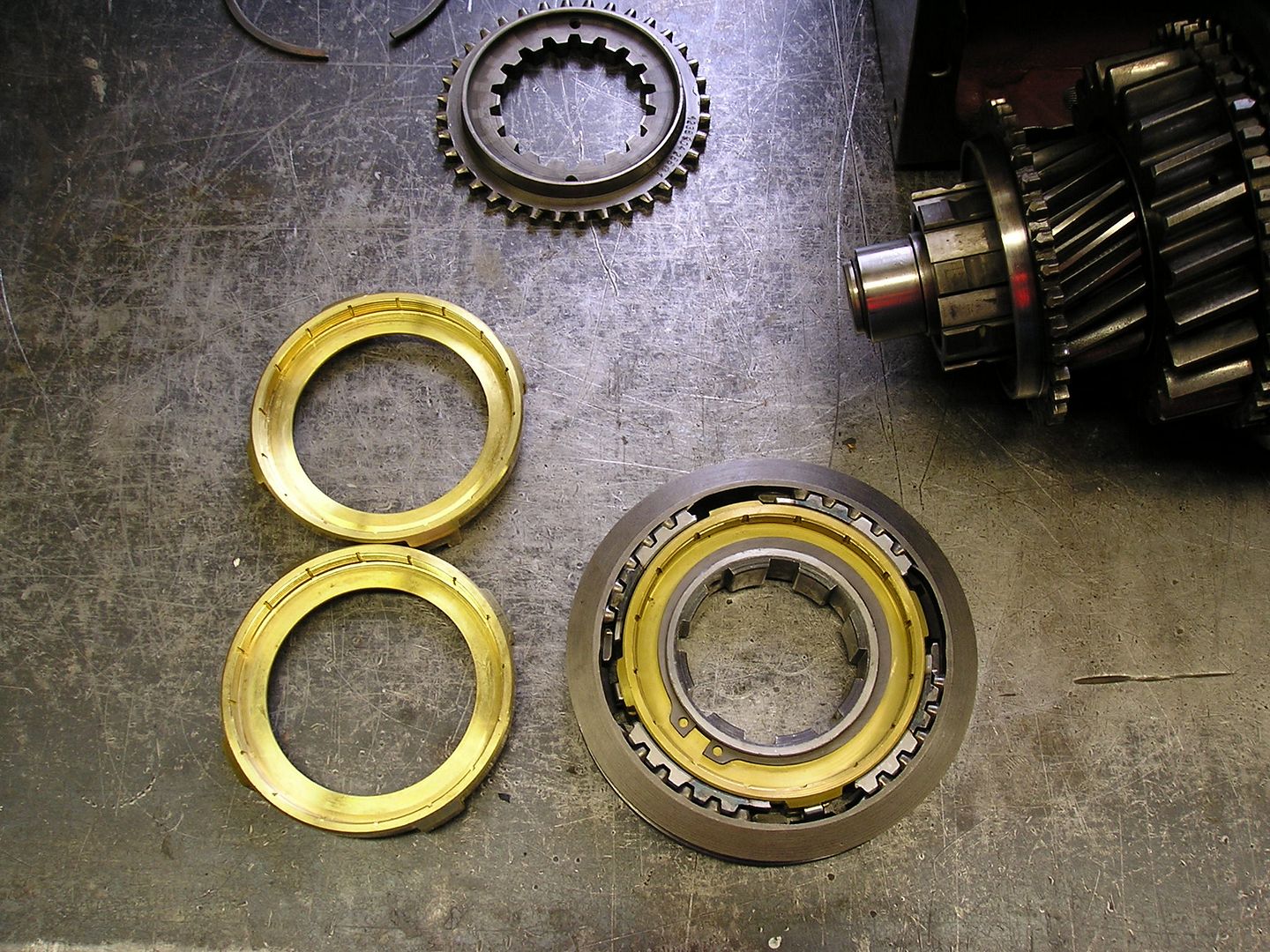

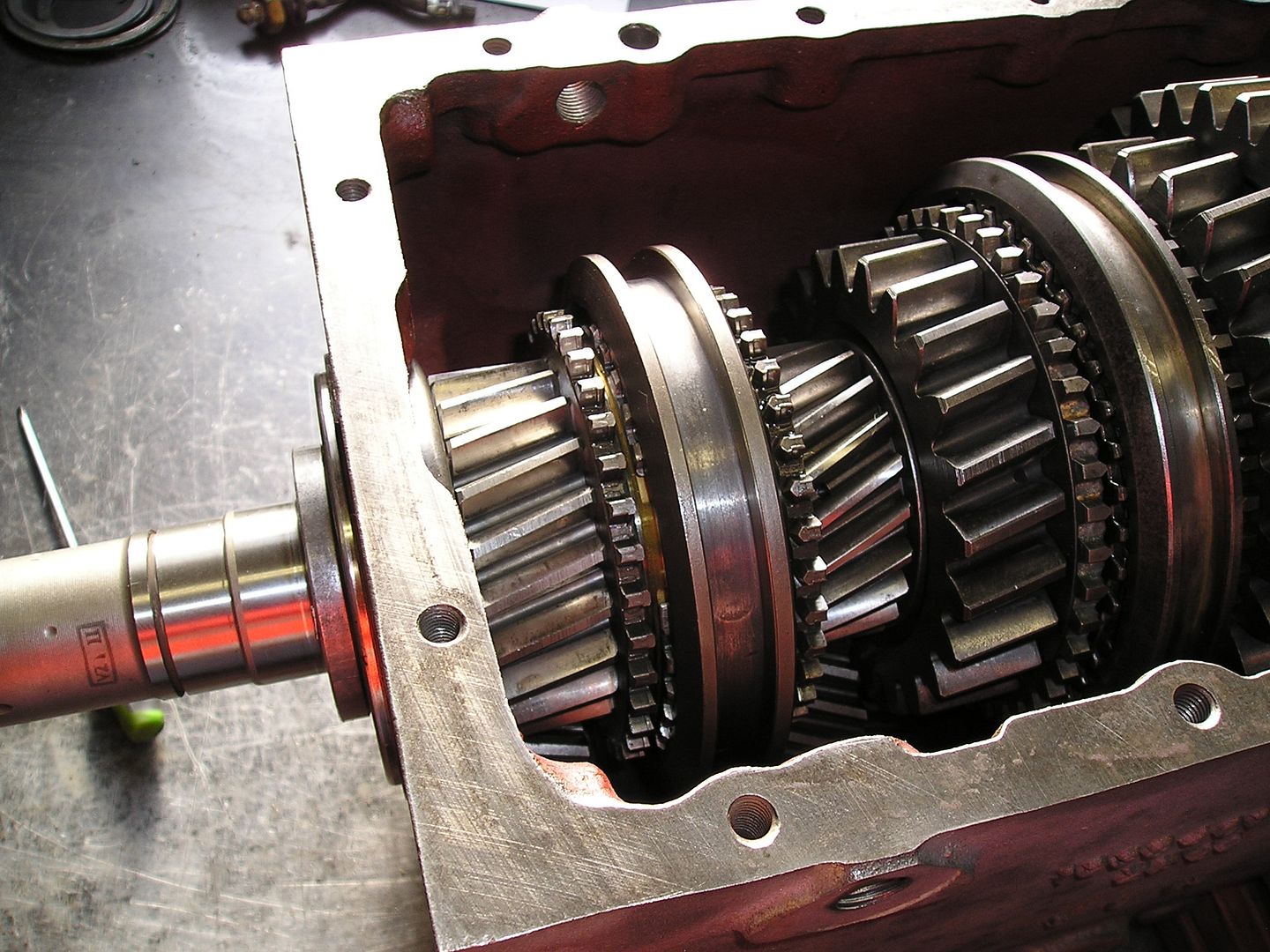

As met tandwielen er weer uit gehaald en de synchroringen vervangen, waren dus de goede.

Afbeelding

Maar bleef toch teveel spelling houden, na het monteren van de priceas.

Afbeelding

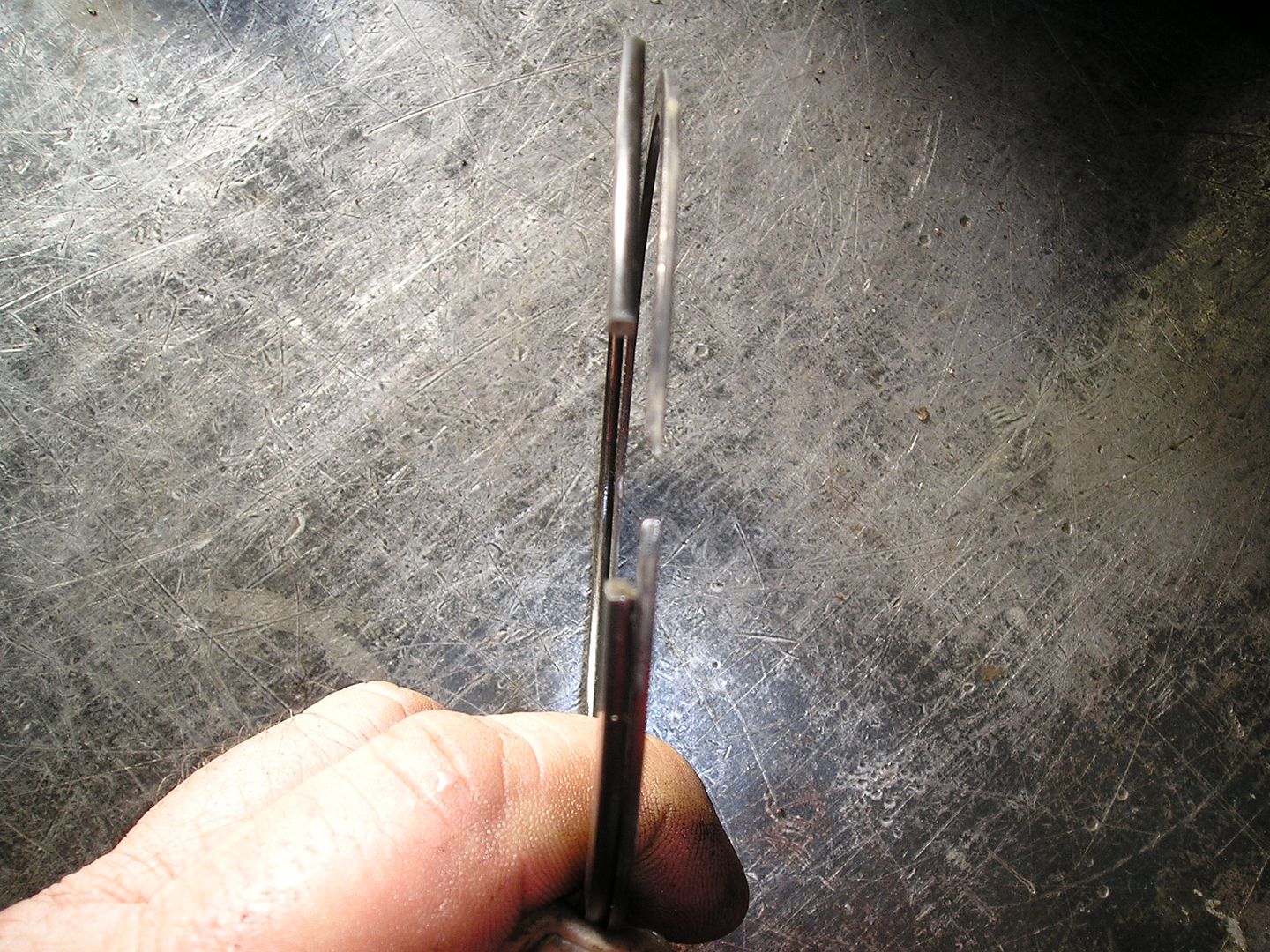

Blijken er 2 verschillende diktes voor het lager in omloop te zijn.
Dus de dikke er af en de dunne er op en toen was het goed.

Afbeelding

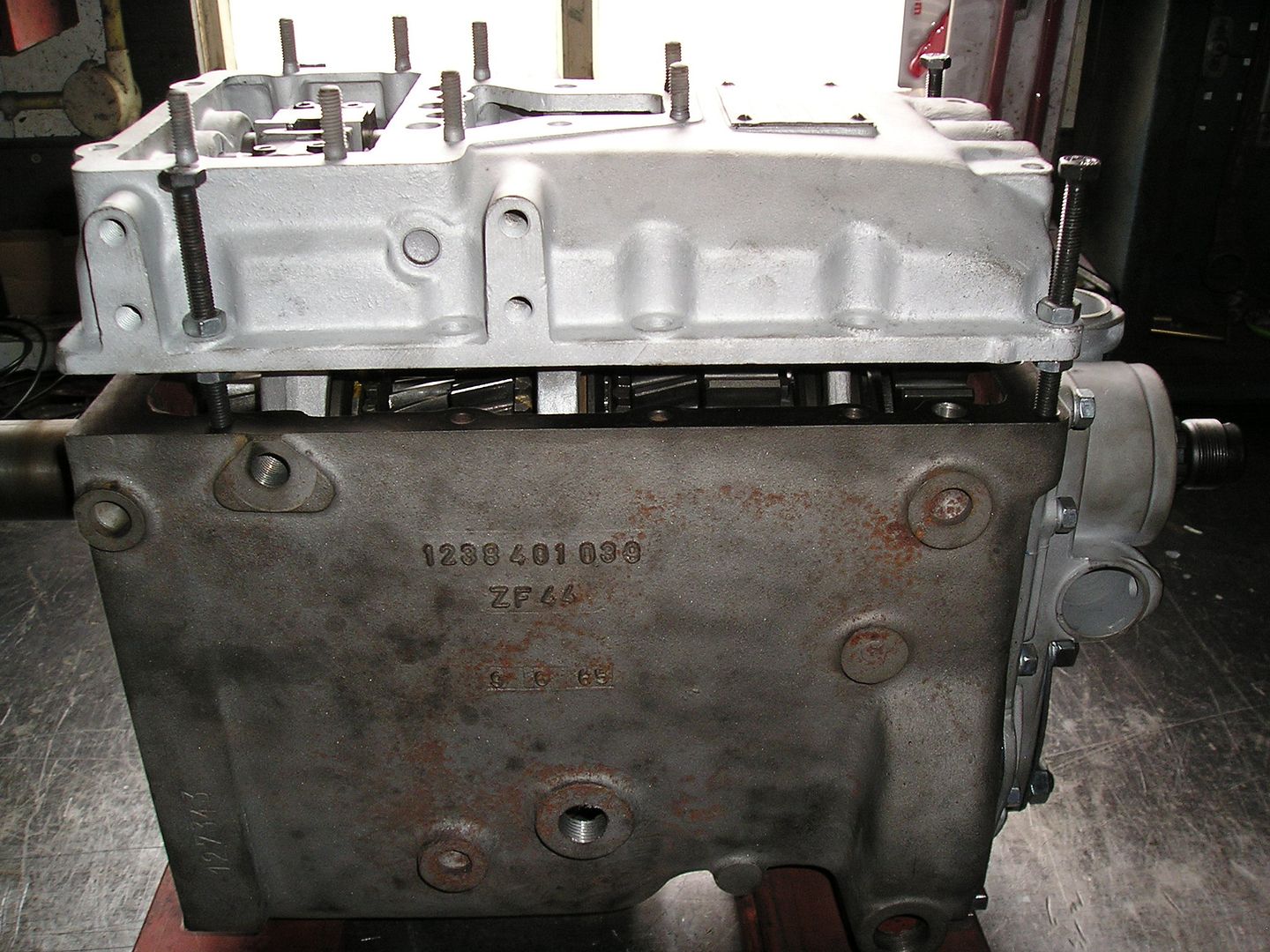

Schakeldeksel afstellen.
Zo kan ik er mooi tussen kijken.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:19

Vliegwielhuis bovenzijde oor er af geslepen, wat verf er op en een pakking gemaakt.

Afbeelding

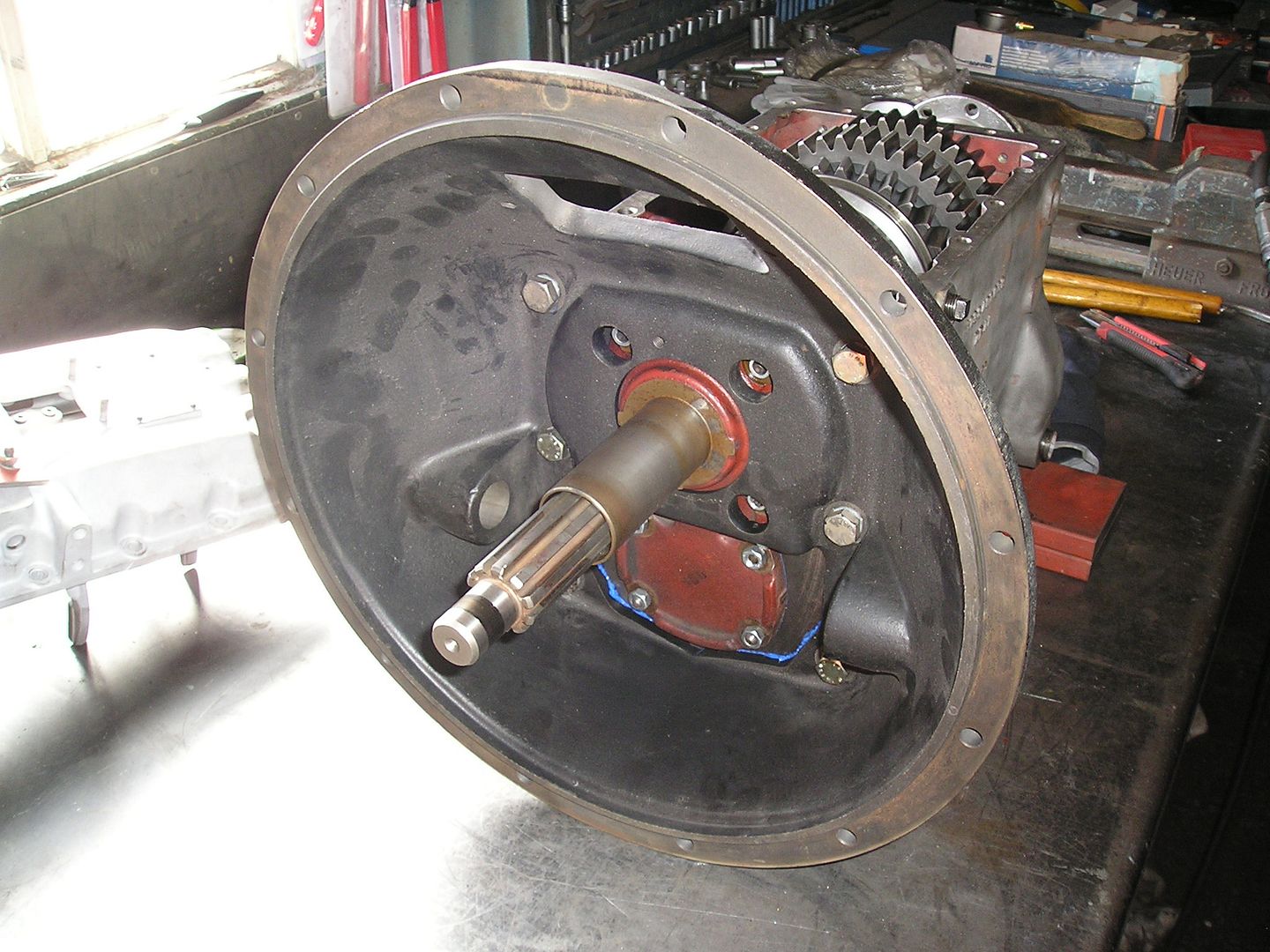

Gemonteerd.

Afbeelding

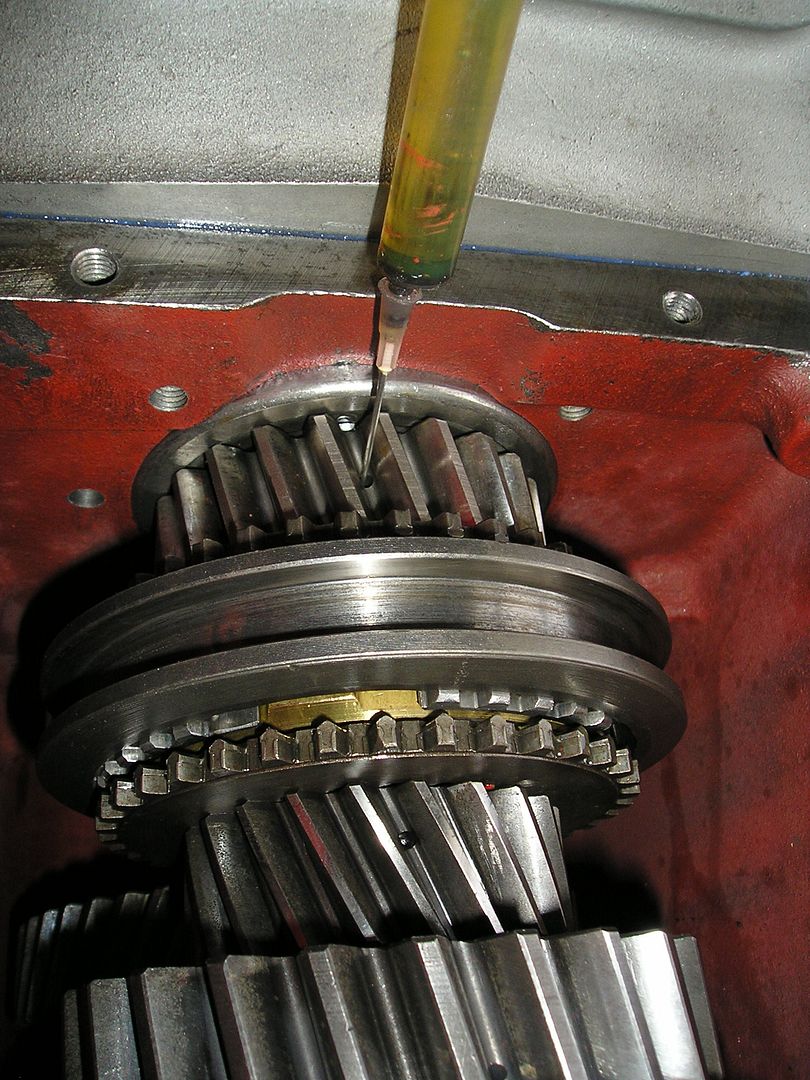

Alle naaldlagers even apart smeren, daarna goed overgieten met olie tot hij op peil is en deksel er op.

Afbeelding

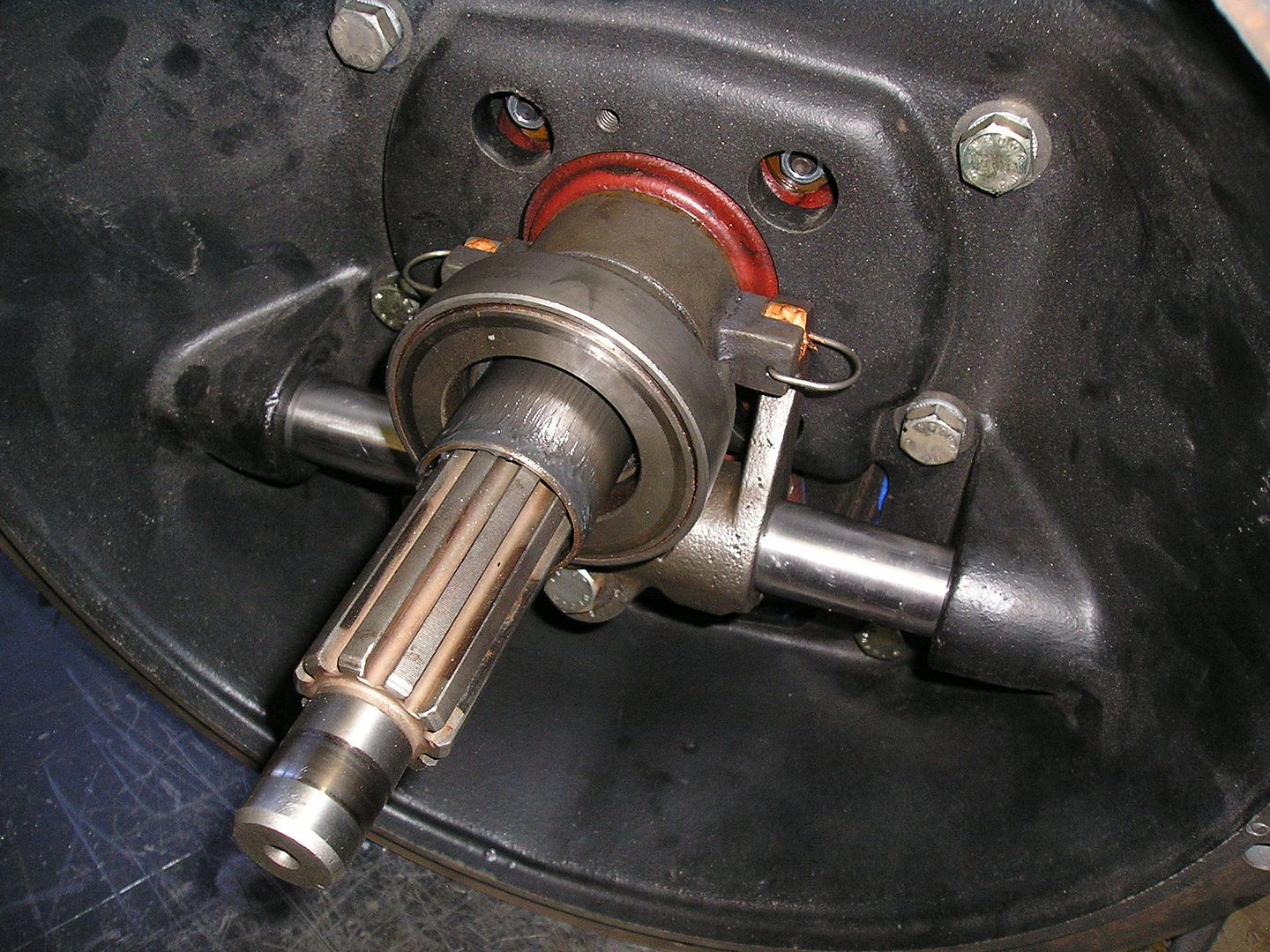

As voor het druklager er in.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:19

Even onder de daf polshoogte wezen nemen, dit steekt dus te ver uit.
Ga er 5 cm van tussen halen en weer aan elkaar bakken.

Afbeelding

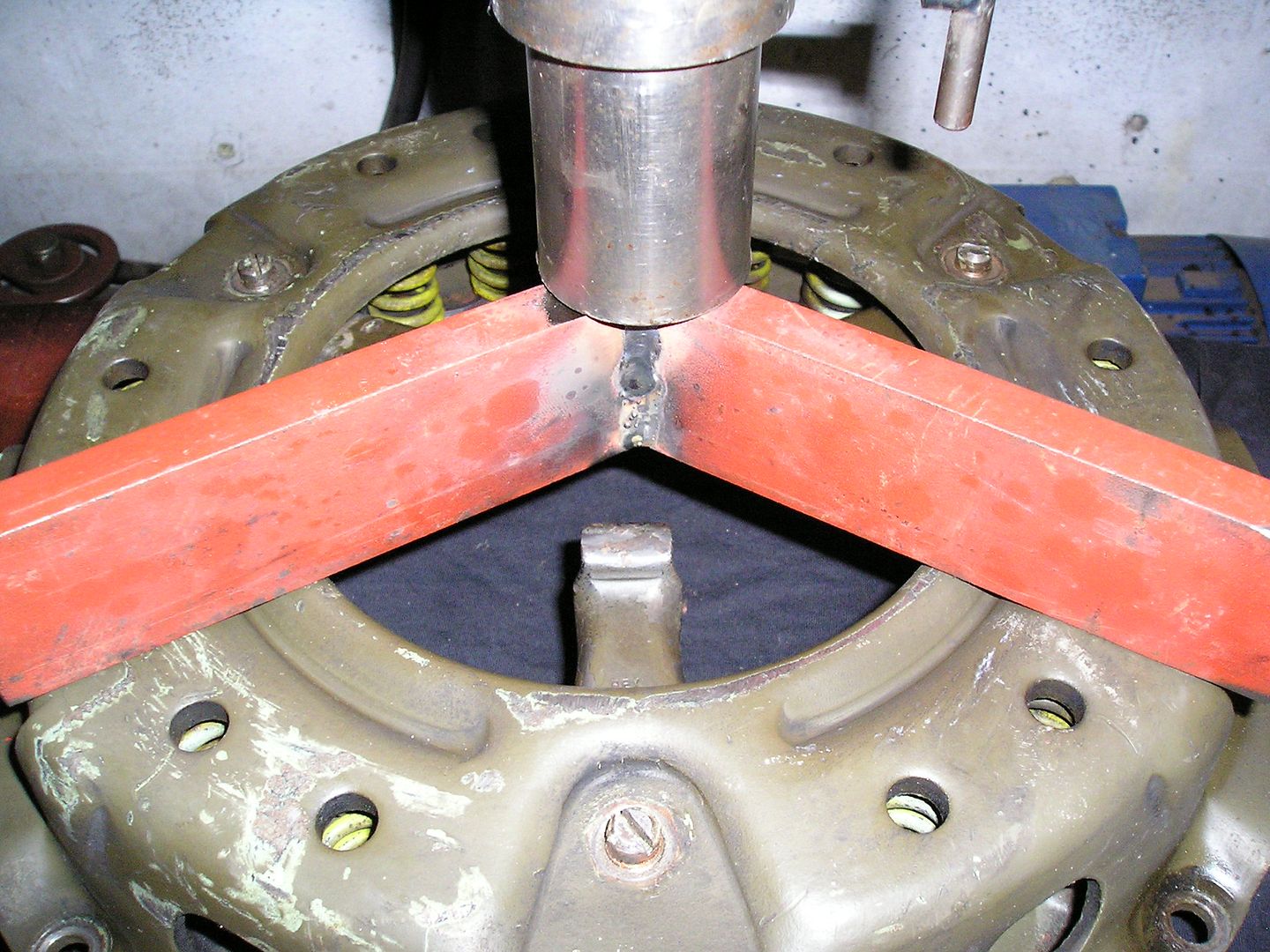

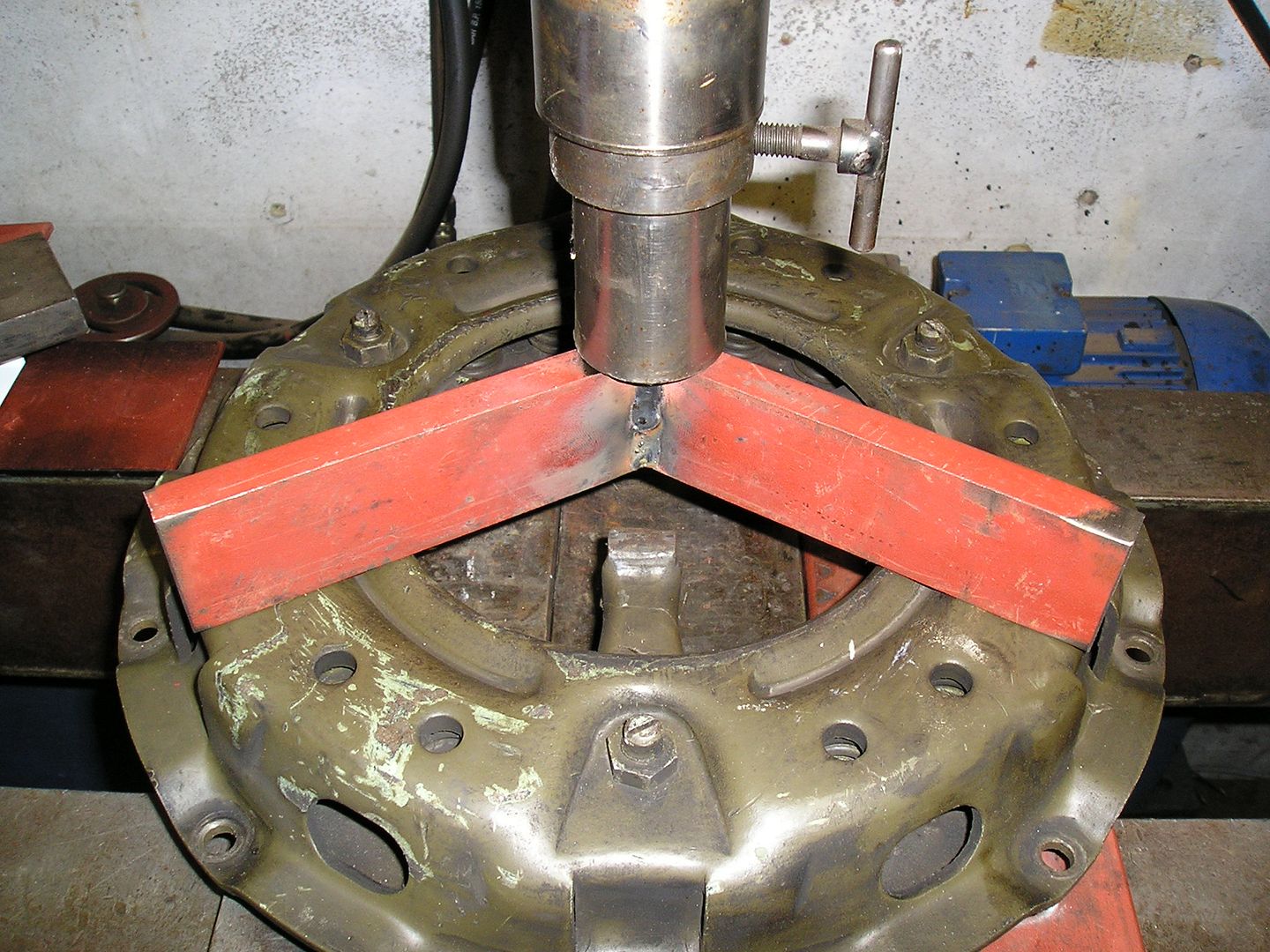

Voor de drukgroep die ik nog had liggen even een drukker gemaakt voor onder de pers.

Afbeelding

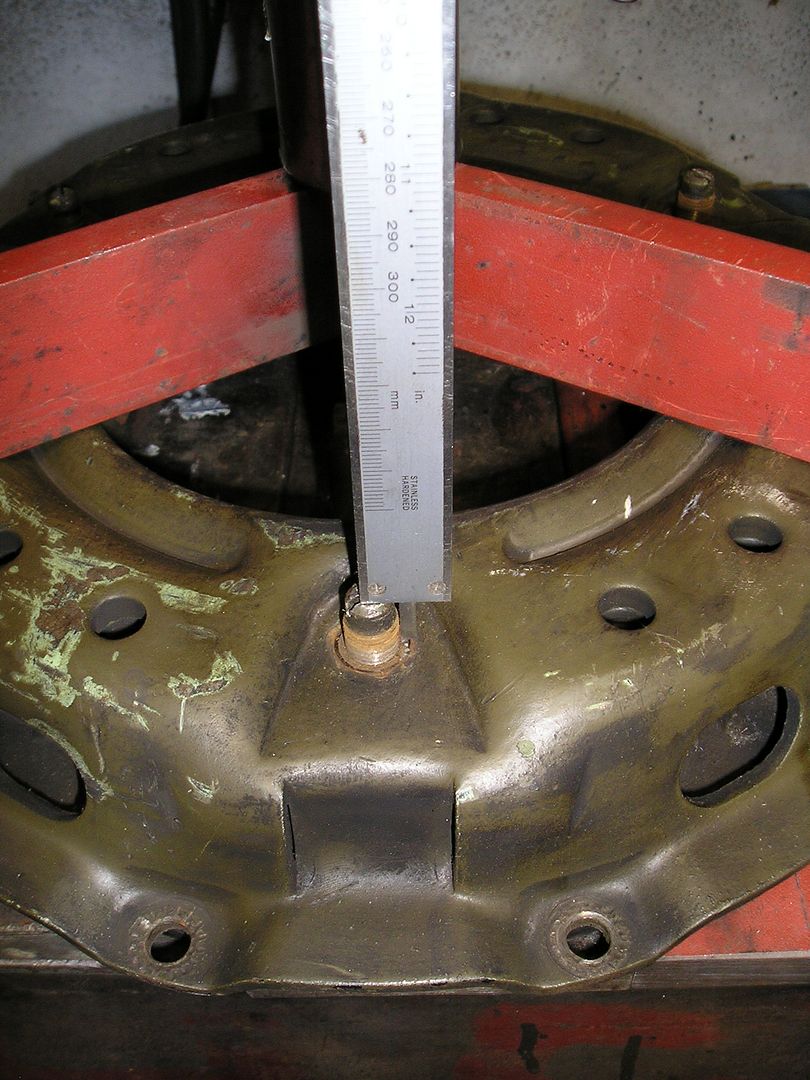

Moeren er af en even meten hoeveel ze uitsteken.

Afbeelding

Wat vettigheid en een klap met de slagschroevendraaier en er zat weer beweging in.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:20

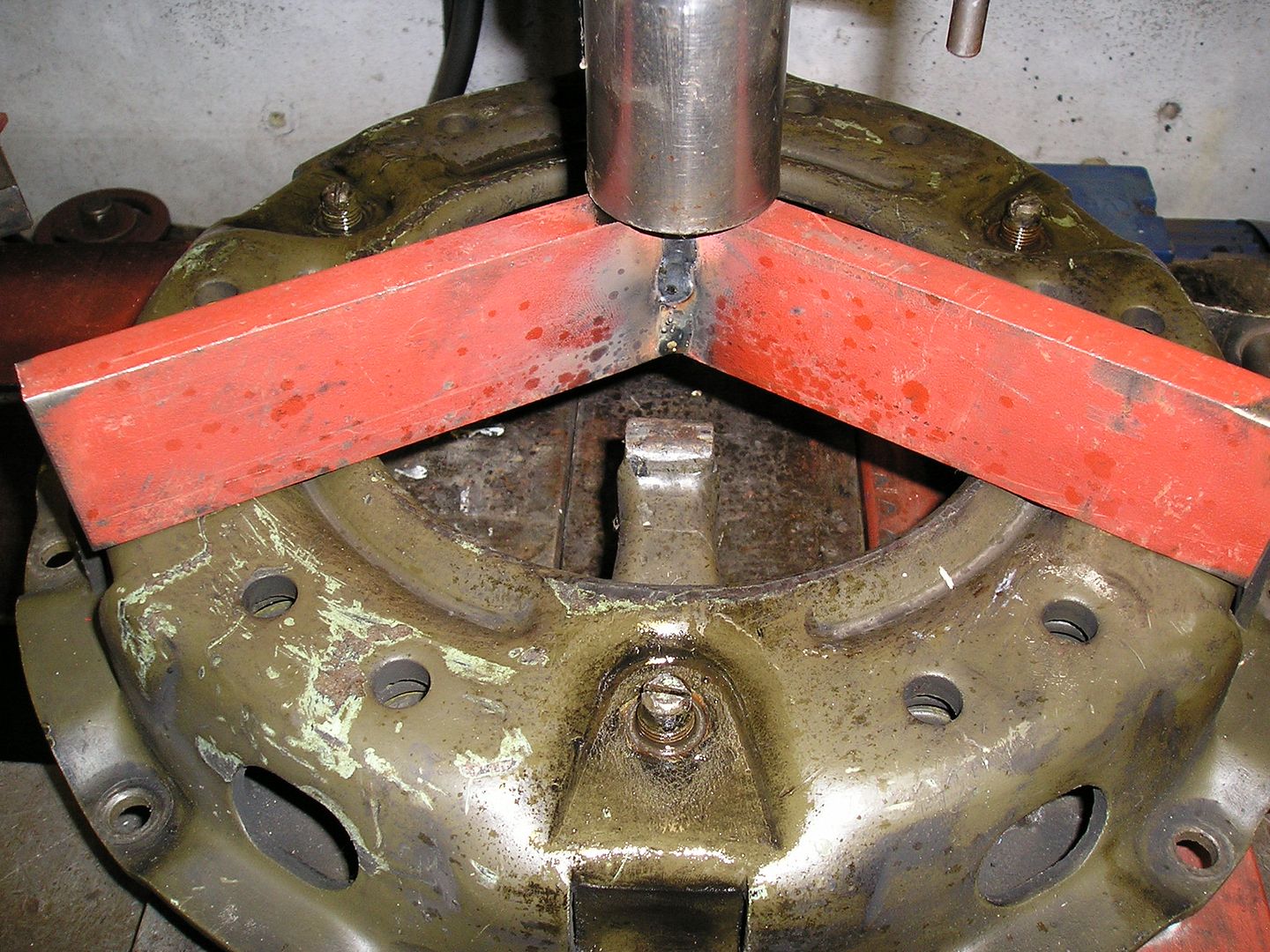

Dan in draaien tot de lippen onderin niet verder kunnen, pers iets omhoog laten komen, dan komen de vingers ook weer omhoog en dan weer indraaien.

Afbeelding

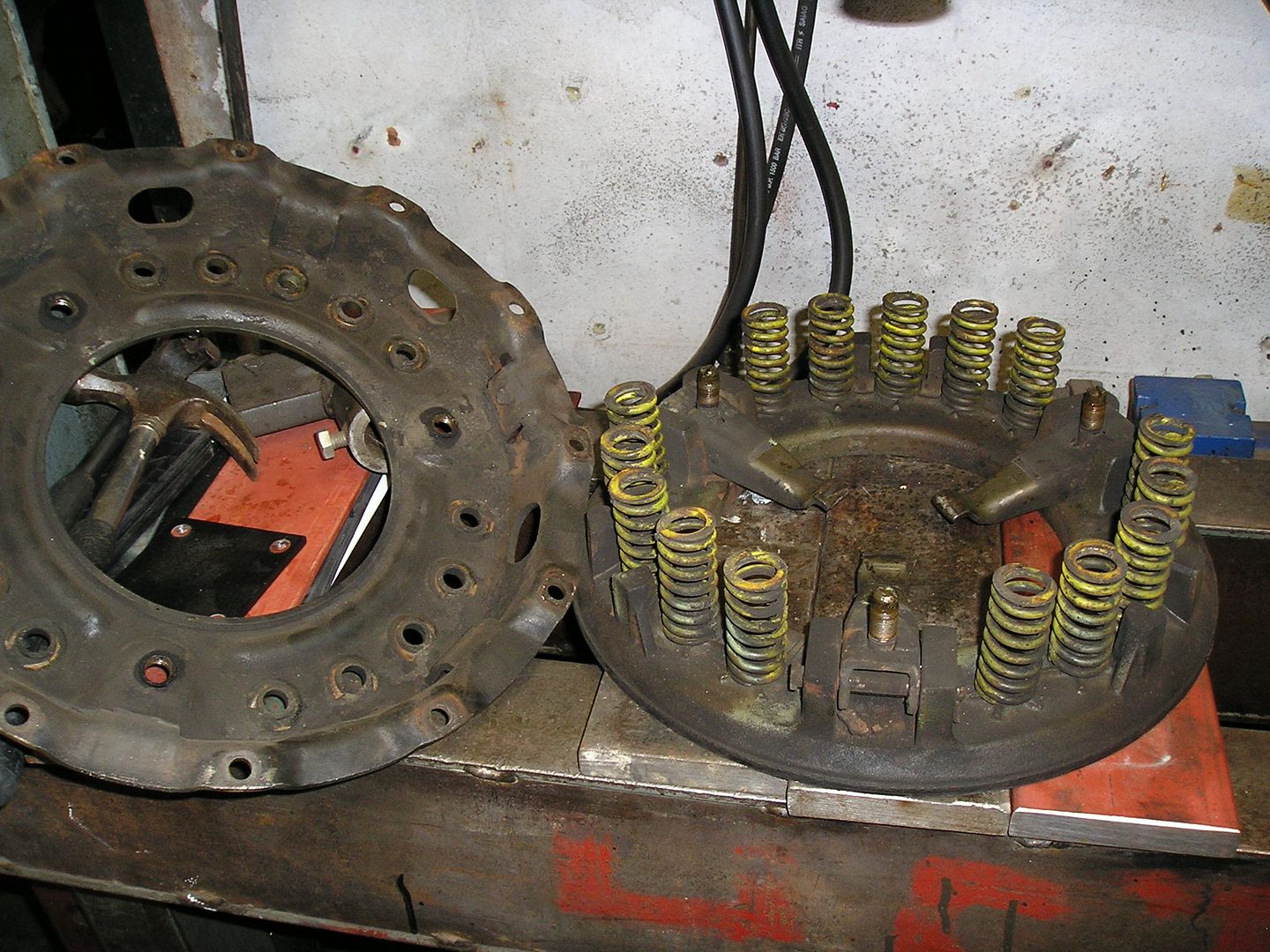

En hij ligt open.

Afbeelding

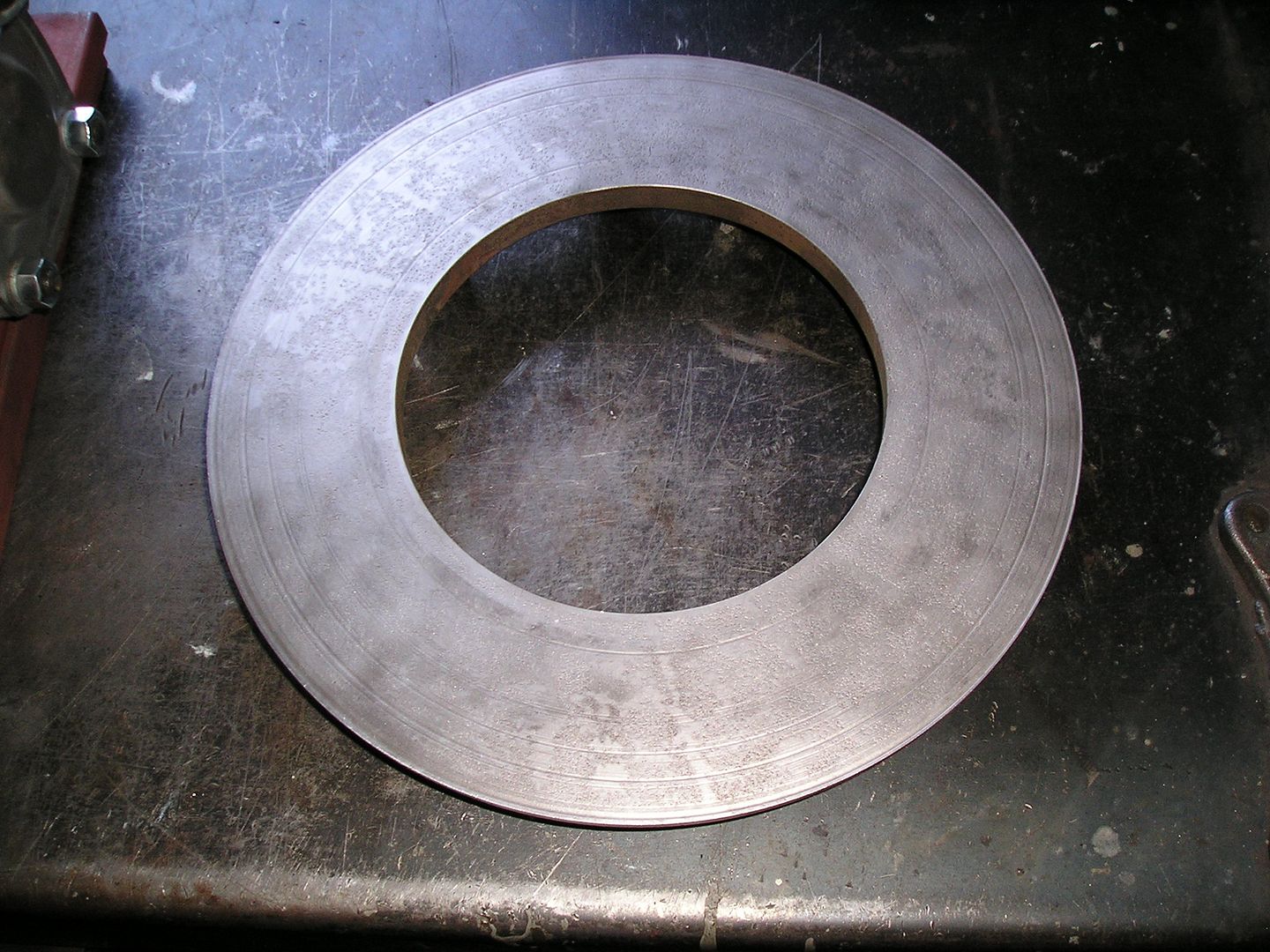

Ring gestraald, is gegroefd en 1 klein scheurtje er in.

Afbeelding

Deze mogen halen bij peter80, waarvoor nog mijn hartelijke dank, heb ook een vliegwiel aangeboden gekregen van maikel, ook die wil ik wel hebben.
Kraggenburg had ze ook liggen en net zoals deze allemaal met hitte scheurtjes.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:20

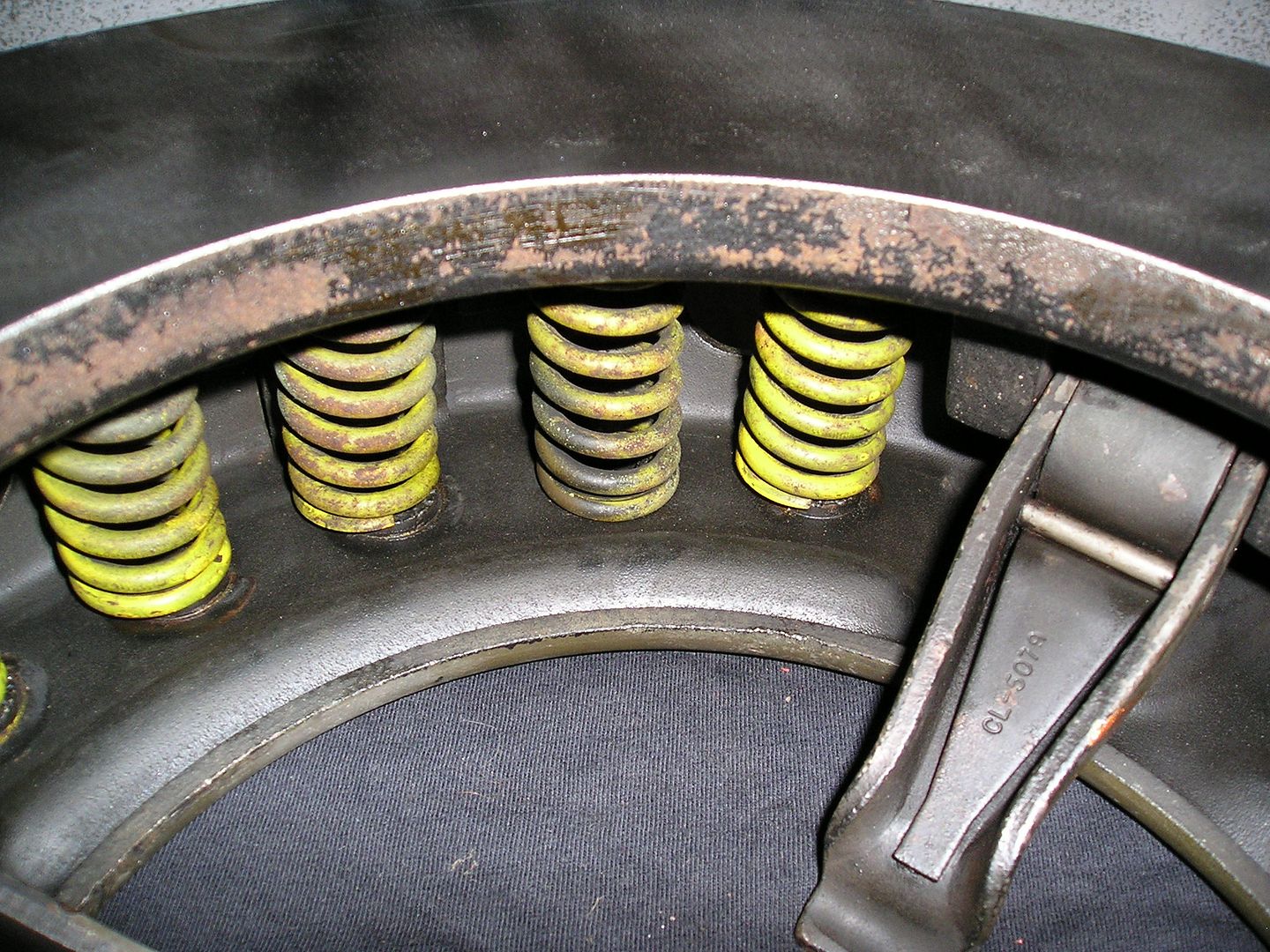

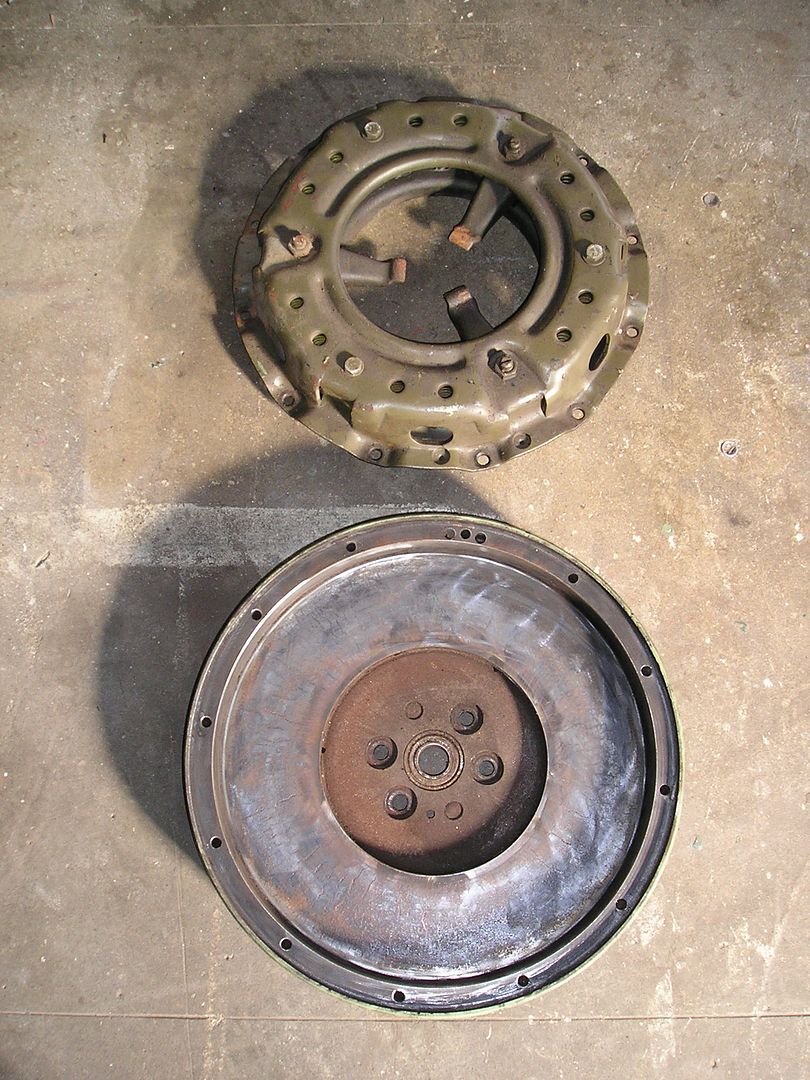

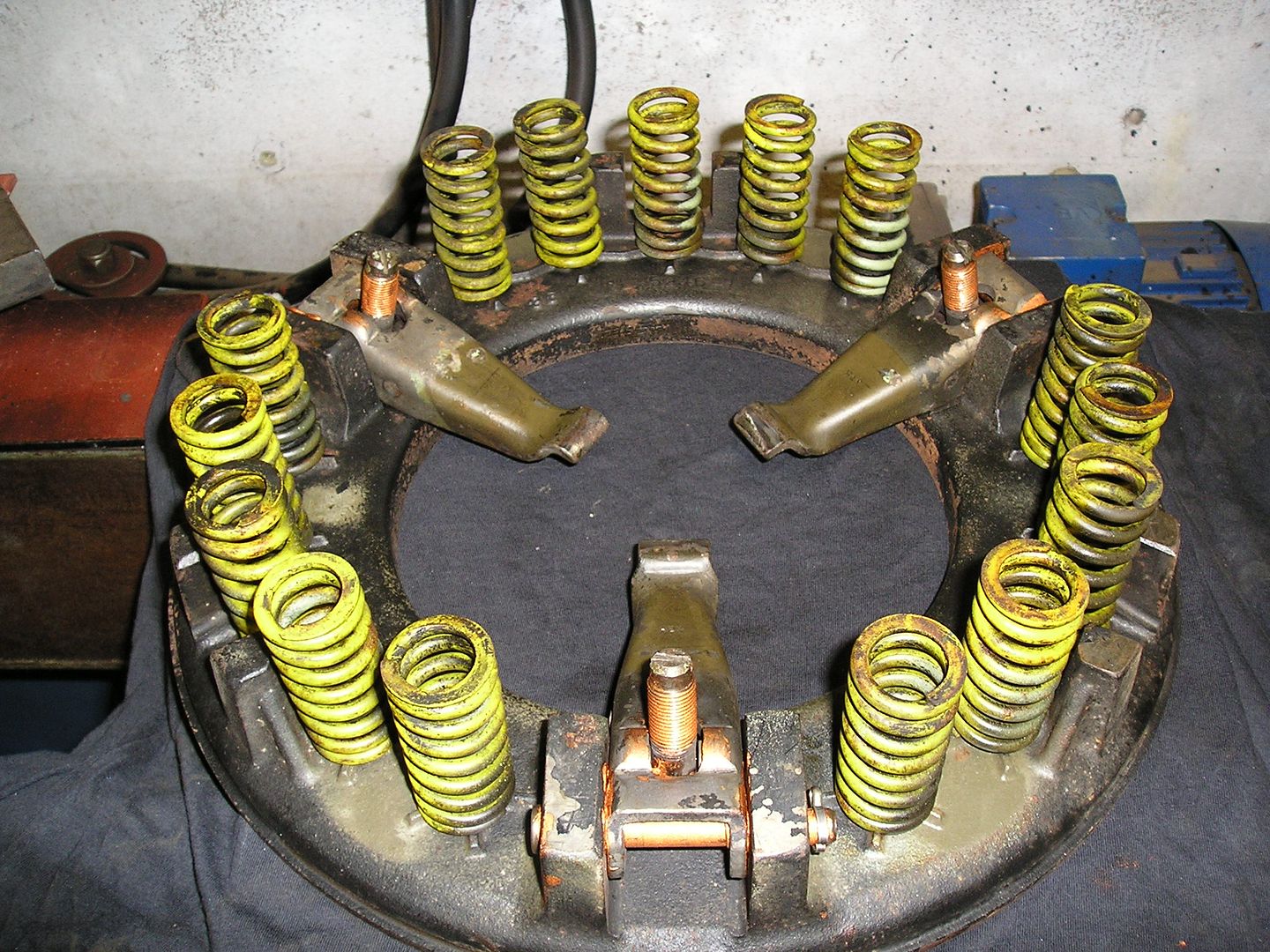

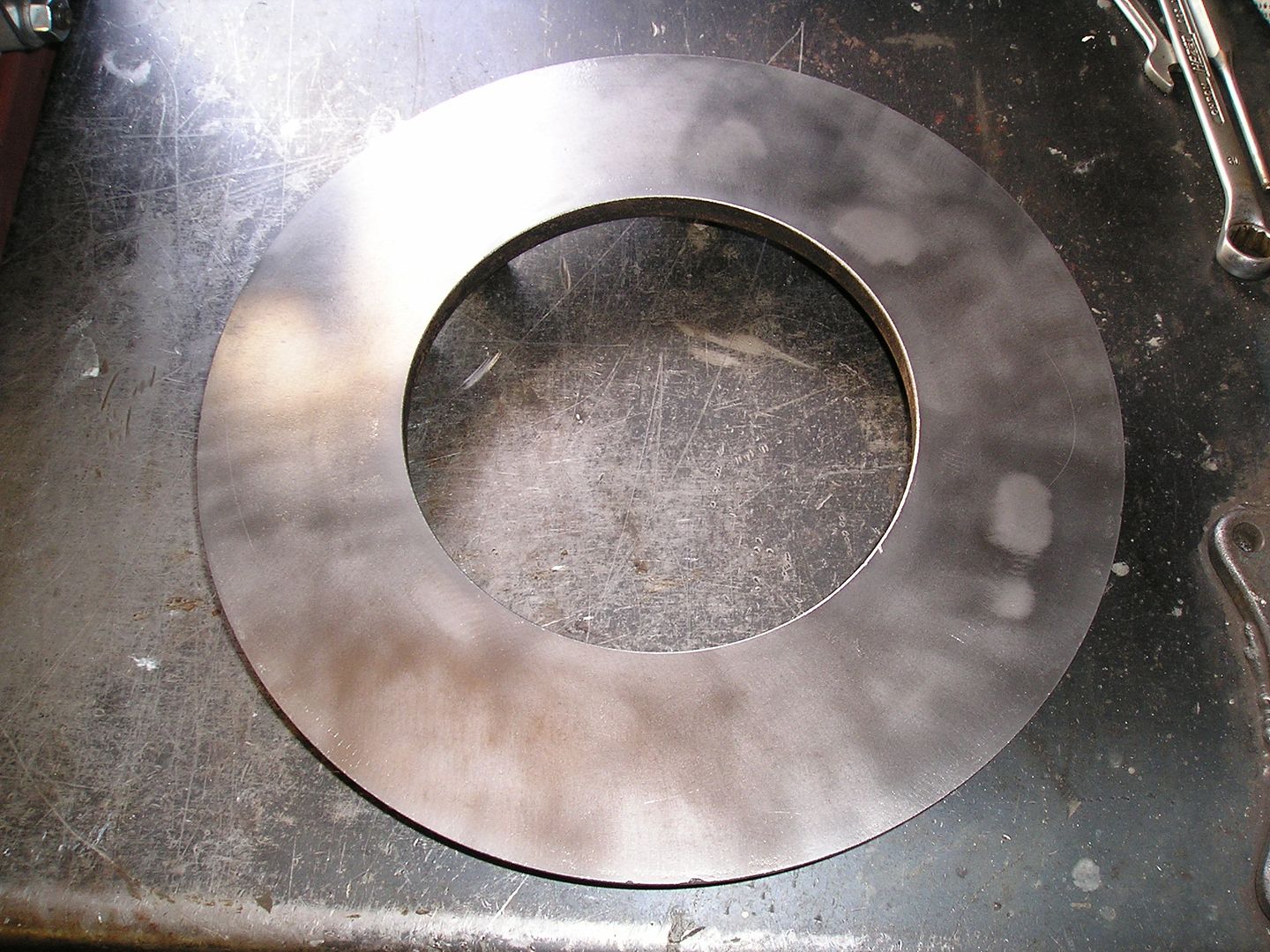

Eerst de drukgroep uit elkaar gehaald en gestraald, er zitten een paar harde plekken in.
Maar voor de rest nog lekker glad.

Afbeelding

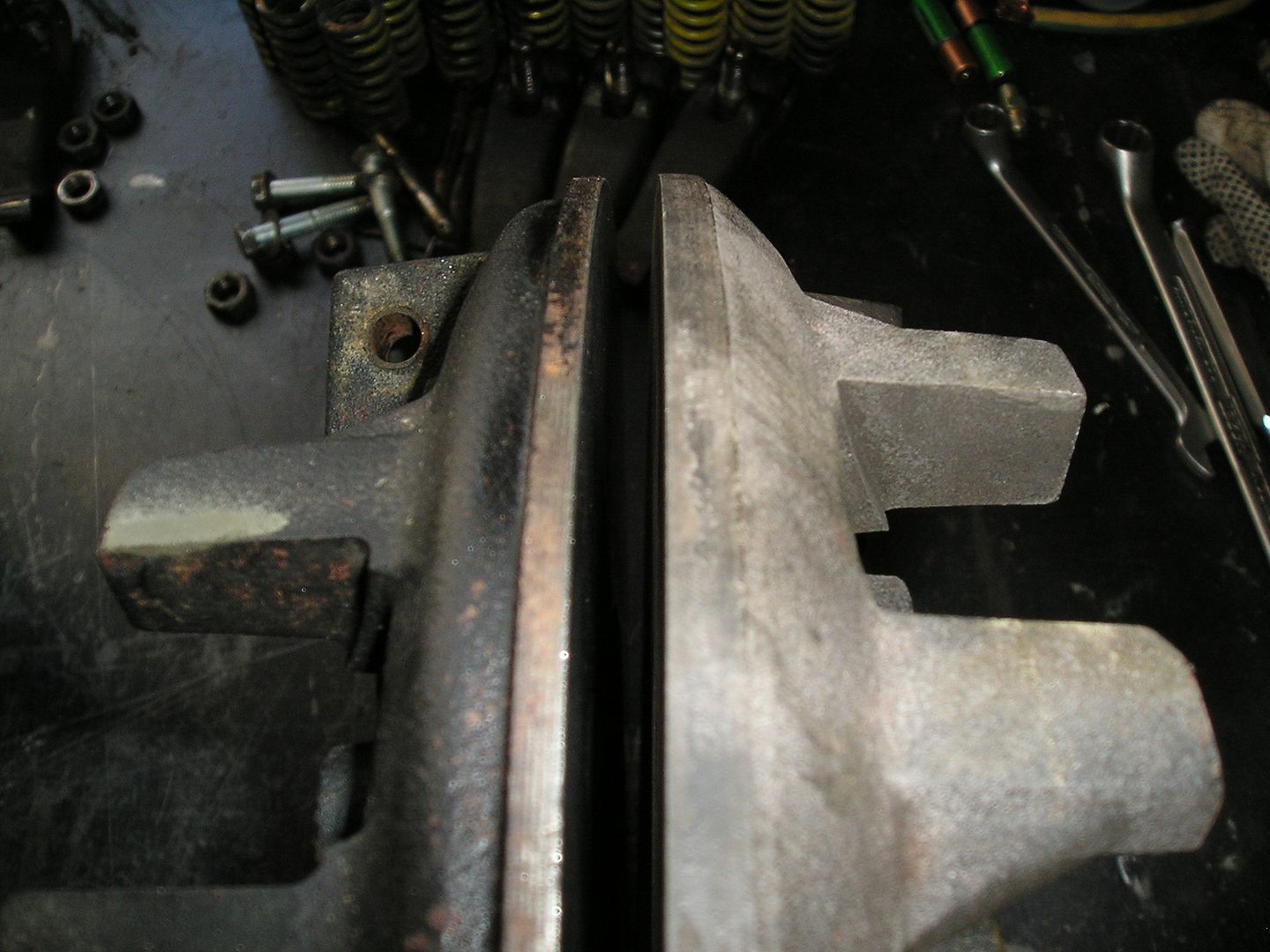

Die hebben ze dus al afgeslepen, als ik die met de mijne vergelijk.

Afbeelding

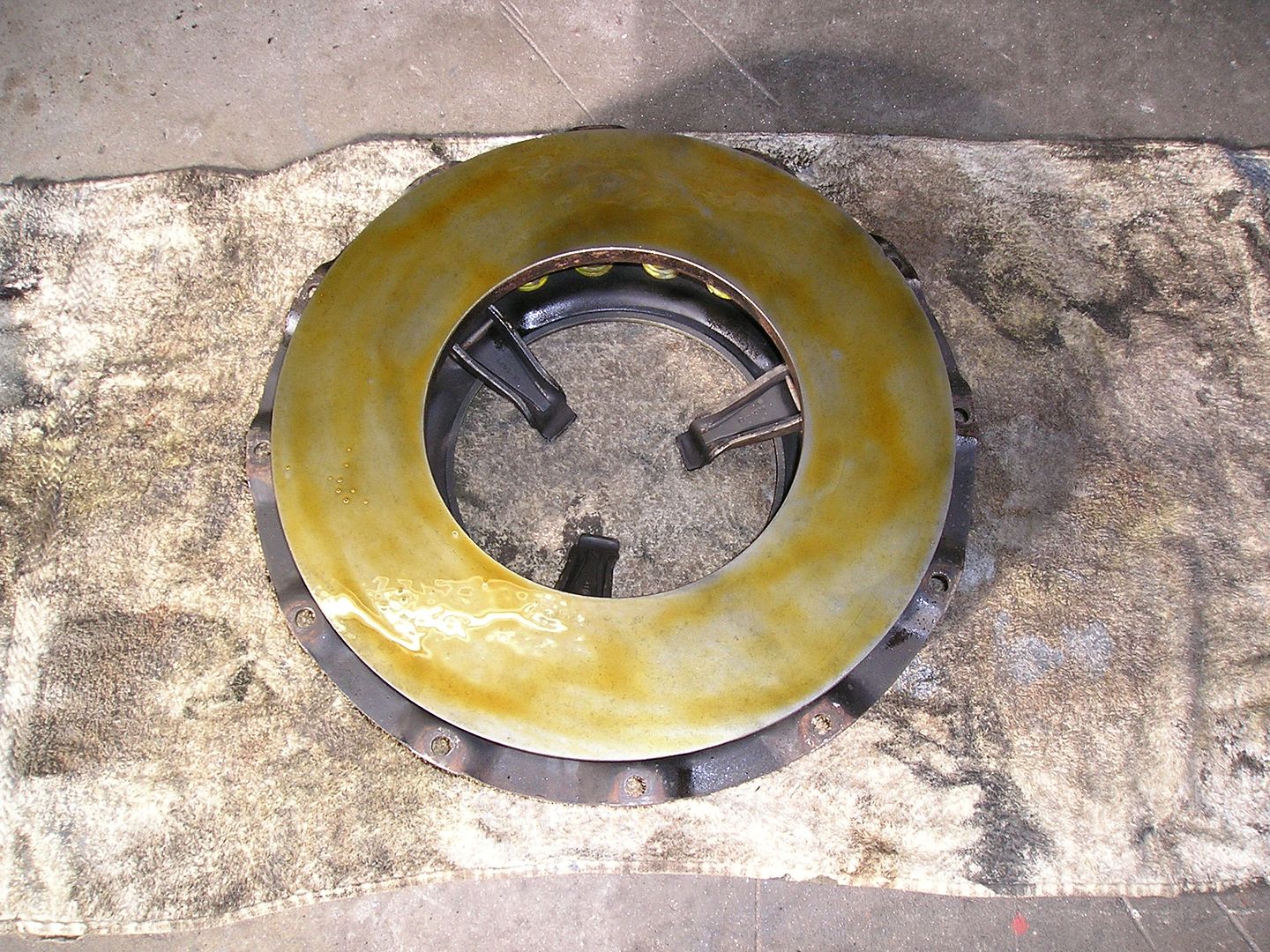

Alles schoon en gesmeerd.

Afbeelding

Paar gangetjes schroefdraad er in.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:20

Om draaien en de veren over hun randje drukken.

Afbeelding

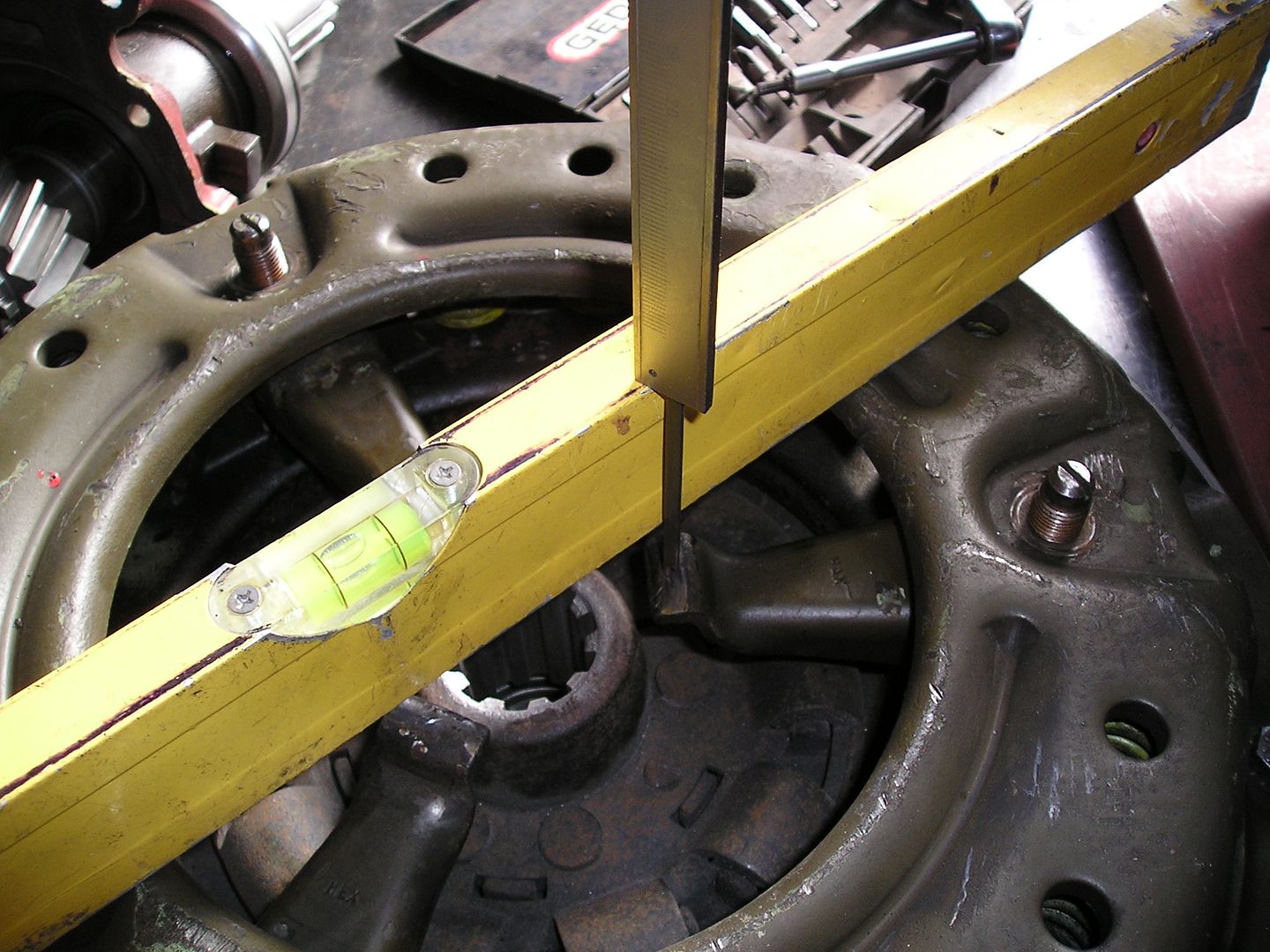

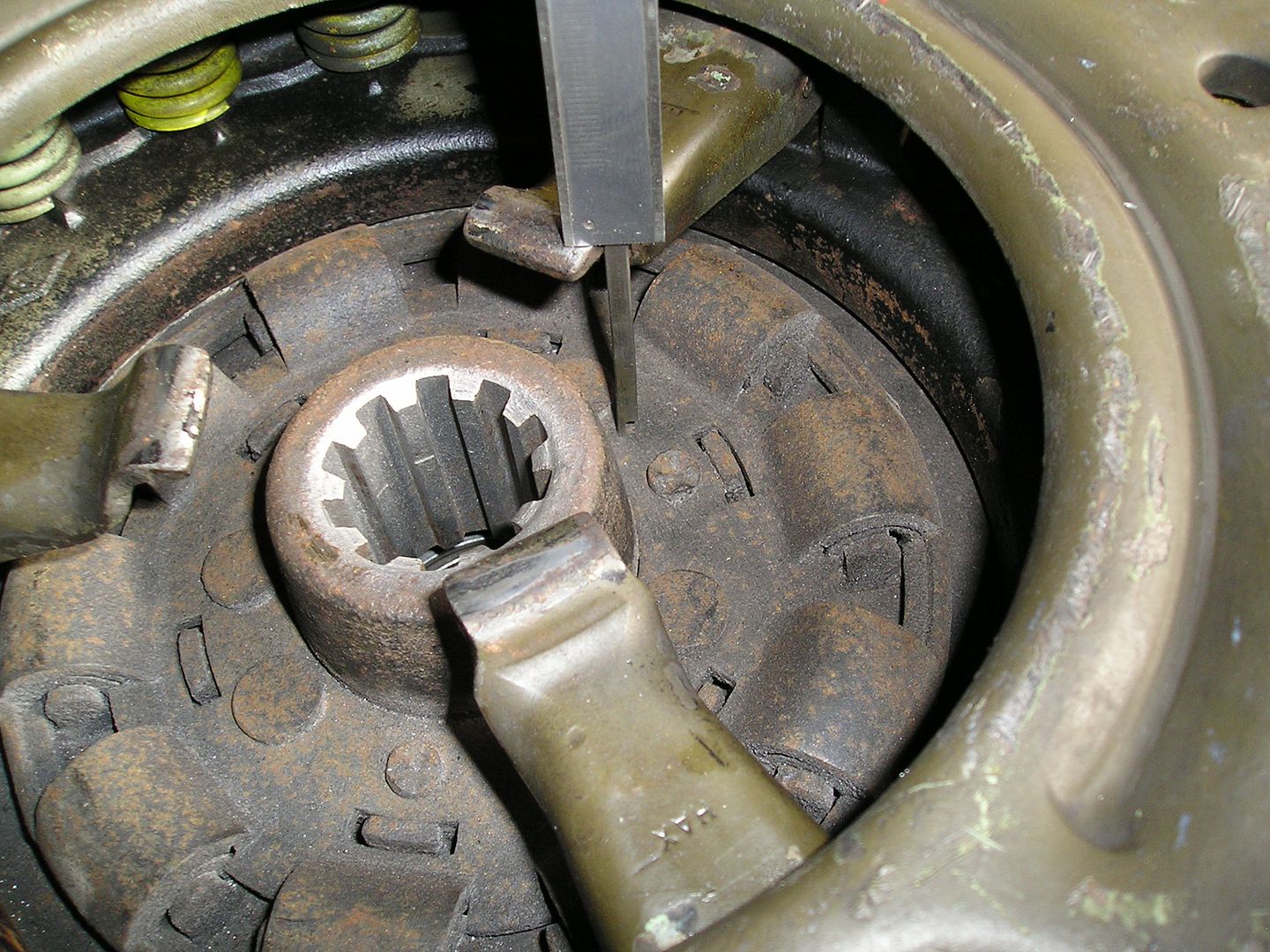

Met alles op hun plek, de draaideindjes weer op de oude hoogte gezet, aan het vliegwiel vast gebout en met een waterpas en een schuifmaat, alles precies op dezelfde hoogte gezet.

Afbeelding

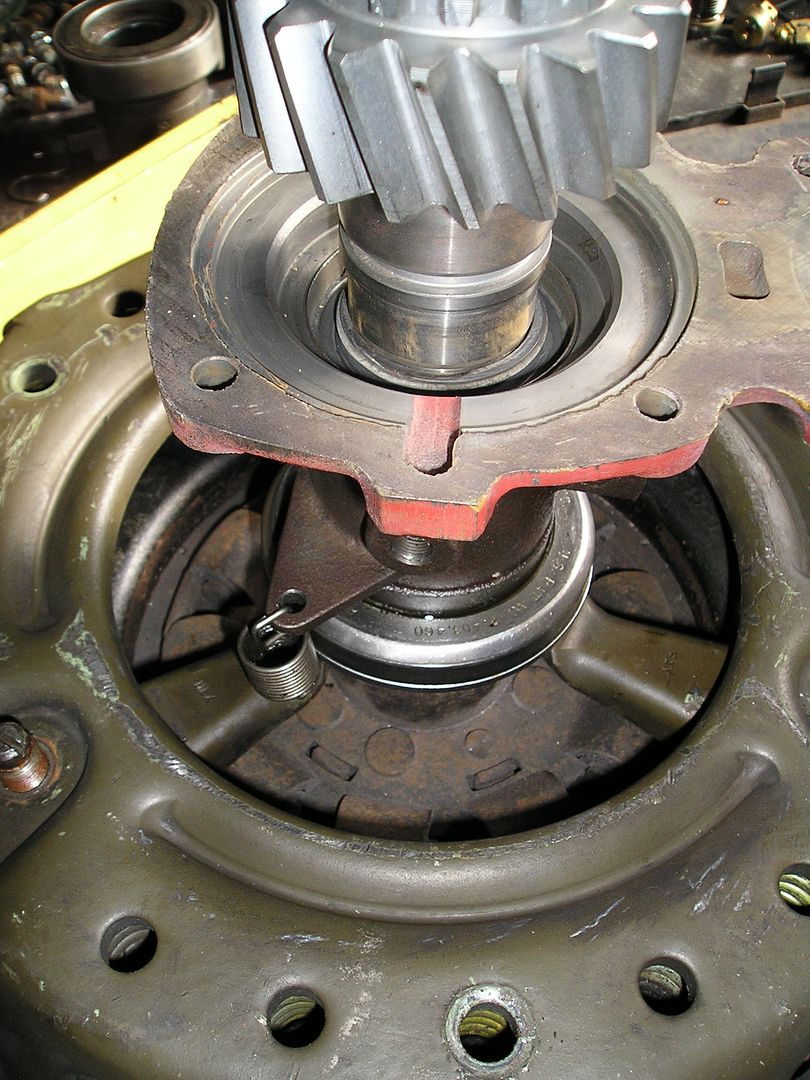

Ook zo nog even controleren op de juiste hoogte, je wil niet dat je druklager steeds scheef er tegen aan komt, gaat die niet leuk vinden.

Afbeelding

Druklager wiebelt nergens.

Afbeelding
Laatst gewijzigd door Hoppa69 op ma 08 okt 2018 18:26, 2 keer totaal gewijzigd.
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:20

Deze in de vettigheid.

Afbeelding

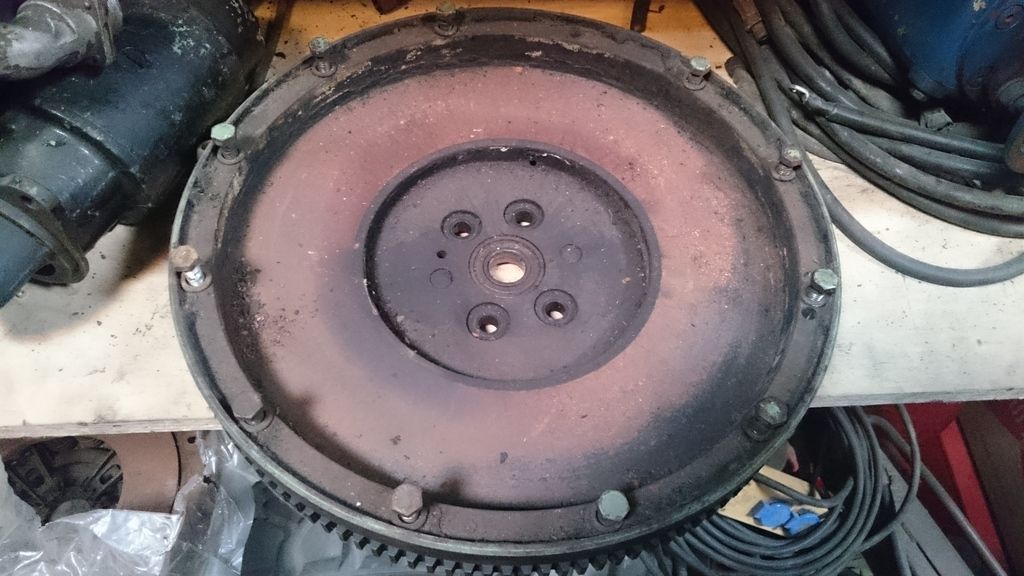

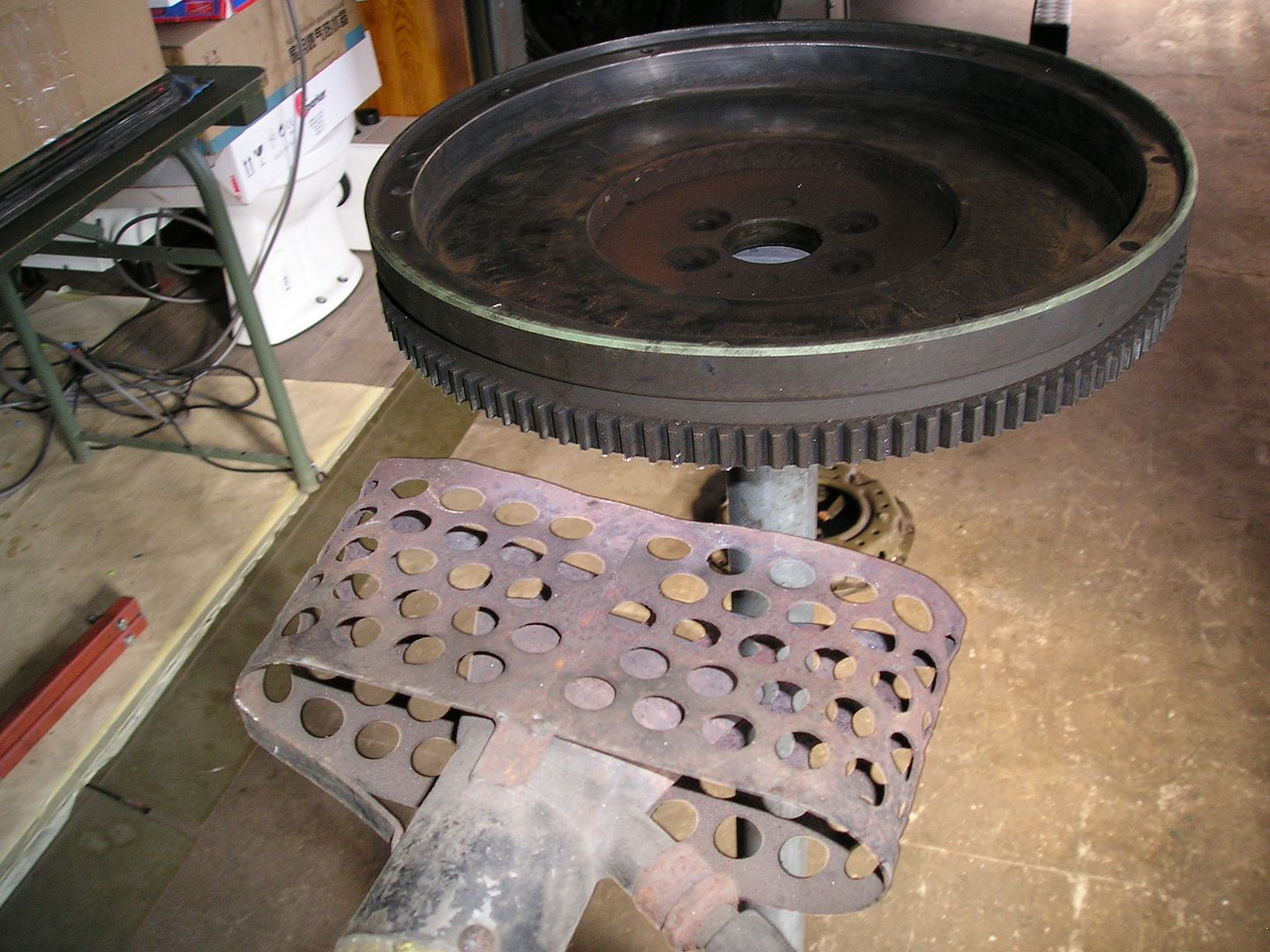

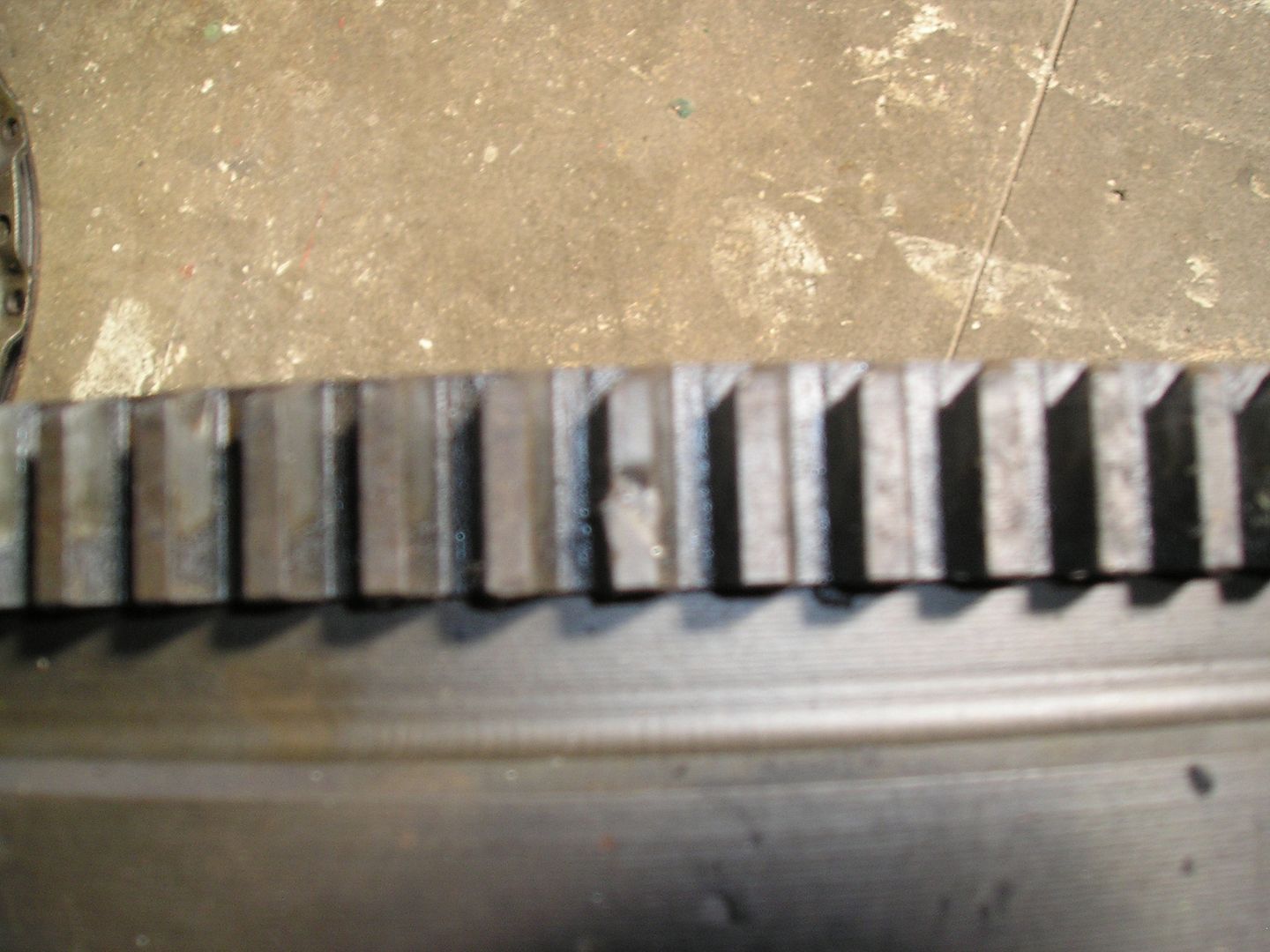

Startkrans van het vliegwiel heeft 1 beschadigde tand, ze liggen nog nieuw bij van dam.

Afbeelding
Dus snel rondom warm maken.

Afbeelding

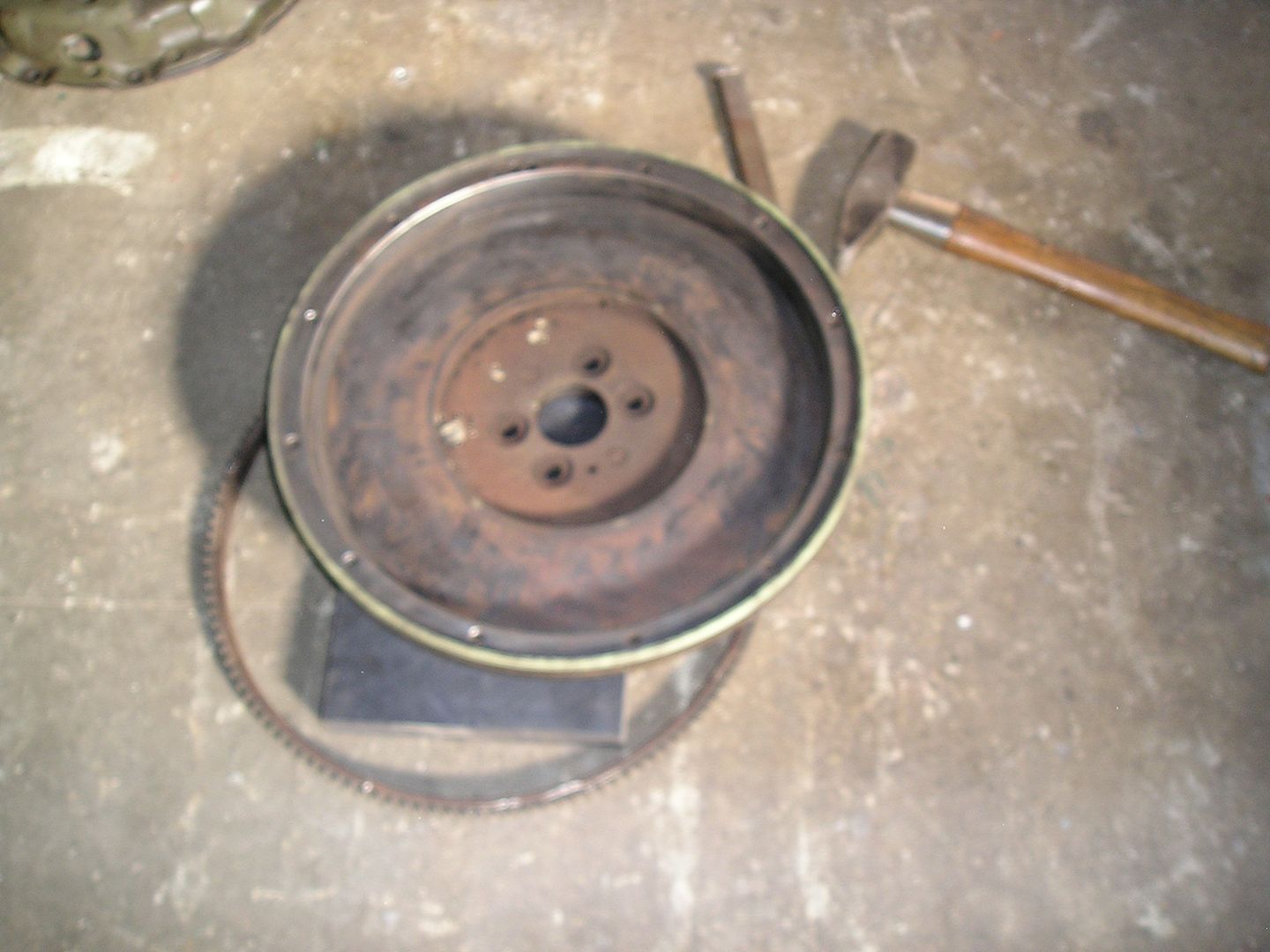

Op wat kunststof om de rand voor de keerring niet te beschadigen en met een hamer en een beitel de krans er af meppen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » ma 08 okt 2018 18:20

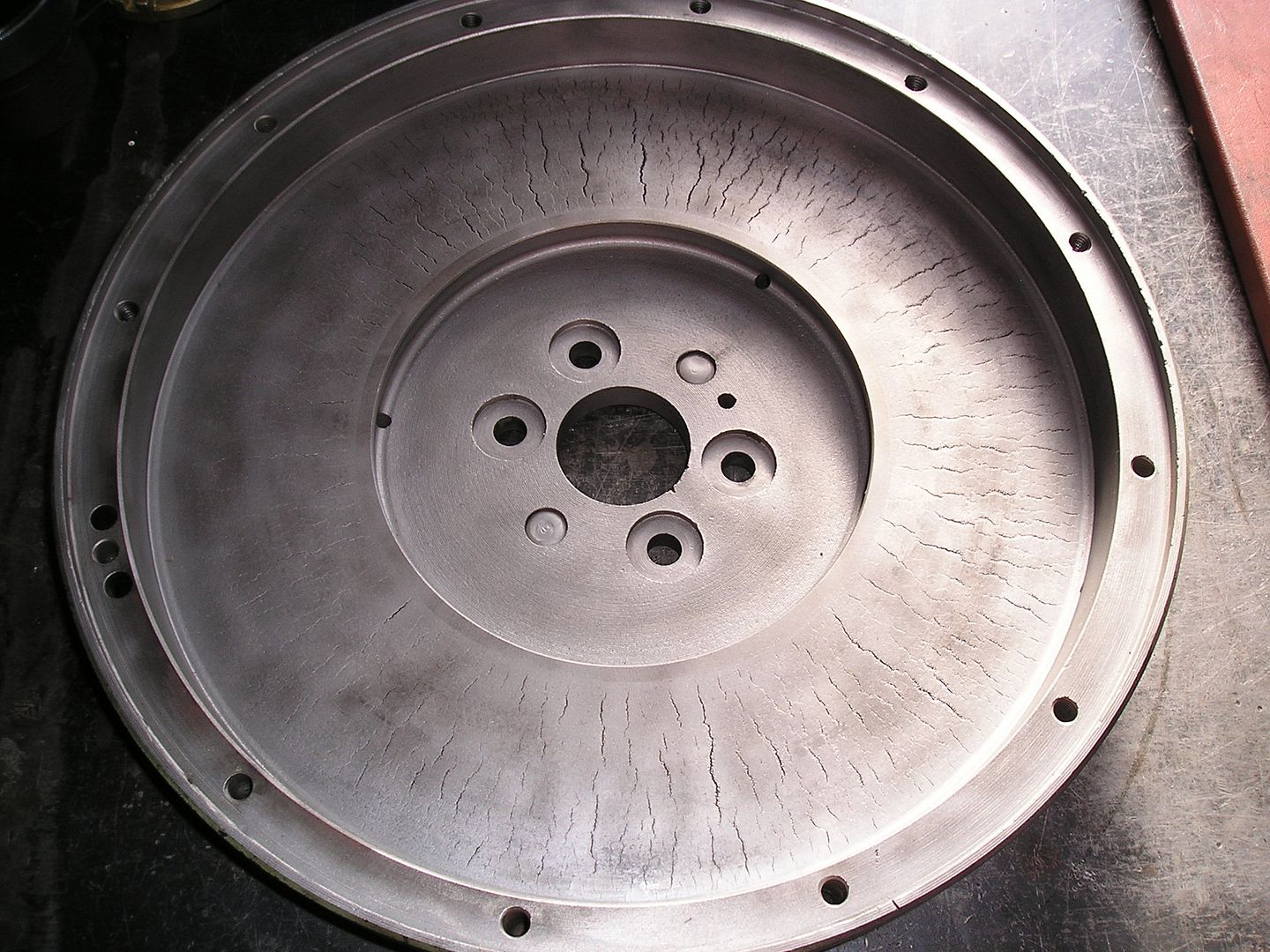

Vliegwiel gestraald.

Afbeelding

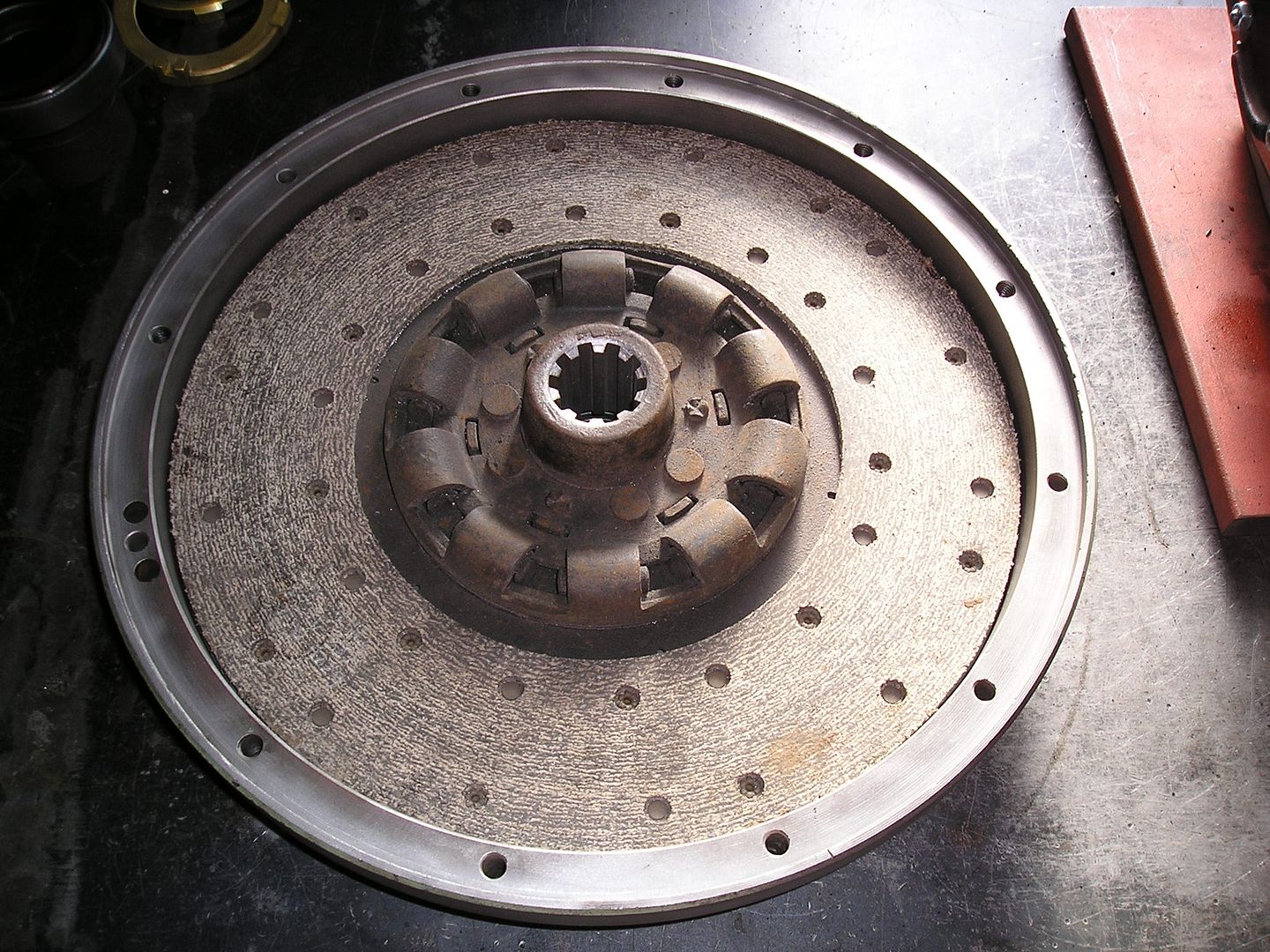

Plaat even passen.

Afbeelding

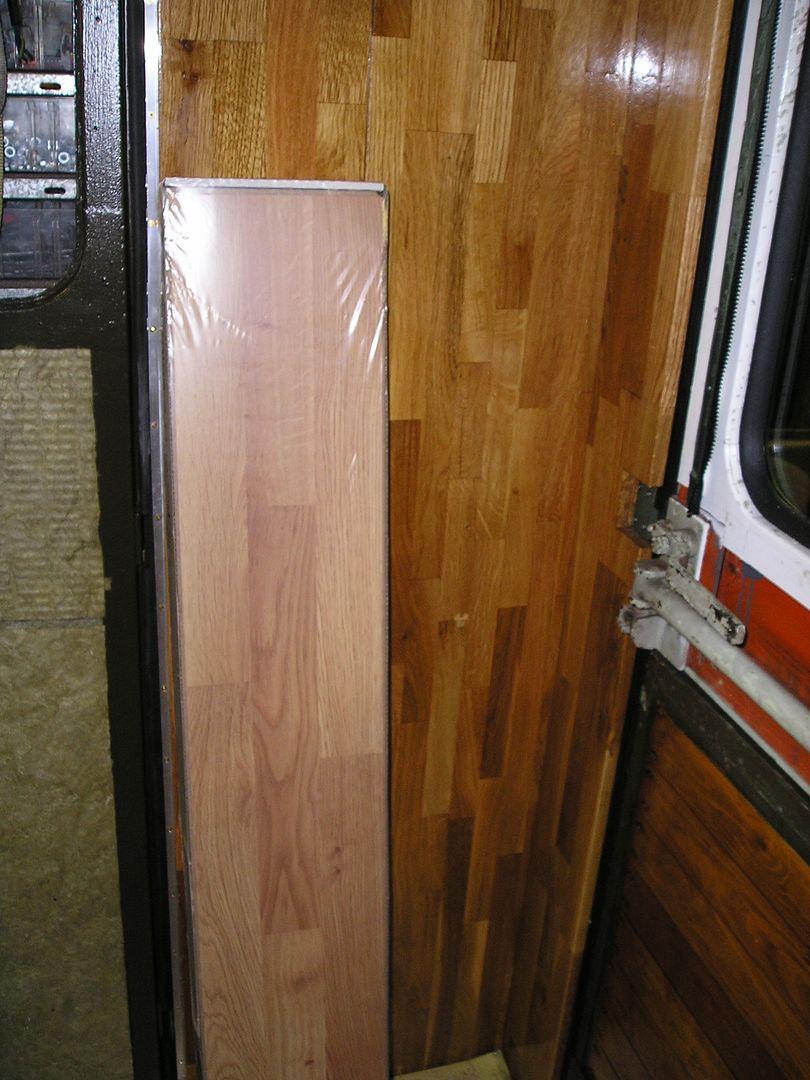

Laminaat voor de zijkanten is binnen.

Afbeelding

Ben met beide drukgroepen en het vliegwiel naar het revisiebedrijf gegaan die ook mijn motor hadden geboord.
Hij gaat het nog wel in orde krijgen zegt hij.
Drukgroep waar al 3 mm vanaf was beter bewaren,als je het vliegwiel niet heb waar deze voor geslepen was.
Het is n.l. zo dat als je 3 mm van een drukgroep afhaalt je ook 3 mm van de rand af moet halen waar de drukgroep invalt om het verlies van die 3 mm goed te maken.
Dus hij gaat nu mijn oude drukgroep slijpen en zeg dat daar 1 mm vanaf gaat en daarna 1 mm van het loopvlak van het vliegwiel afgaat, dan haalt hij 2 mm van de rand waar de drukgroep opkomt.
Dus laat je een vliegwiel afdraaien dan kan dat zo, laat je een drukgroep afdraaien dan moet de rand van het vliegwiel ook gedaan worden en laat je beide doen, dan moet dat totaal van de rand afgehaald worden.
Doe je dat niet dan wordt automatisch de druk op de koppelingsplaat minder en heb je kans op doorslippen en bloedheet worden.
O wat ben ik maf.
Ik hou van mijn daf.

ruben
Vierwielend Vooruit
Berichten: 2203
Lid geworden op: zo 09 dec 2007 20:35
Locatie: deventer

Re: YA 314

Berichtdoor ruben » ma 08 okt 2018 18:40

Interessant verhaal

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » wo 10 okt 2018 18:29

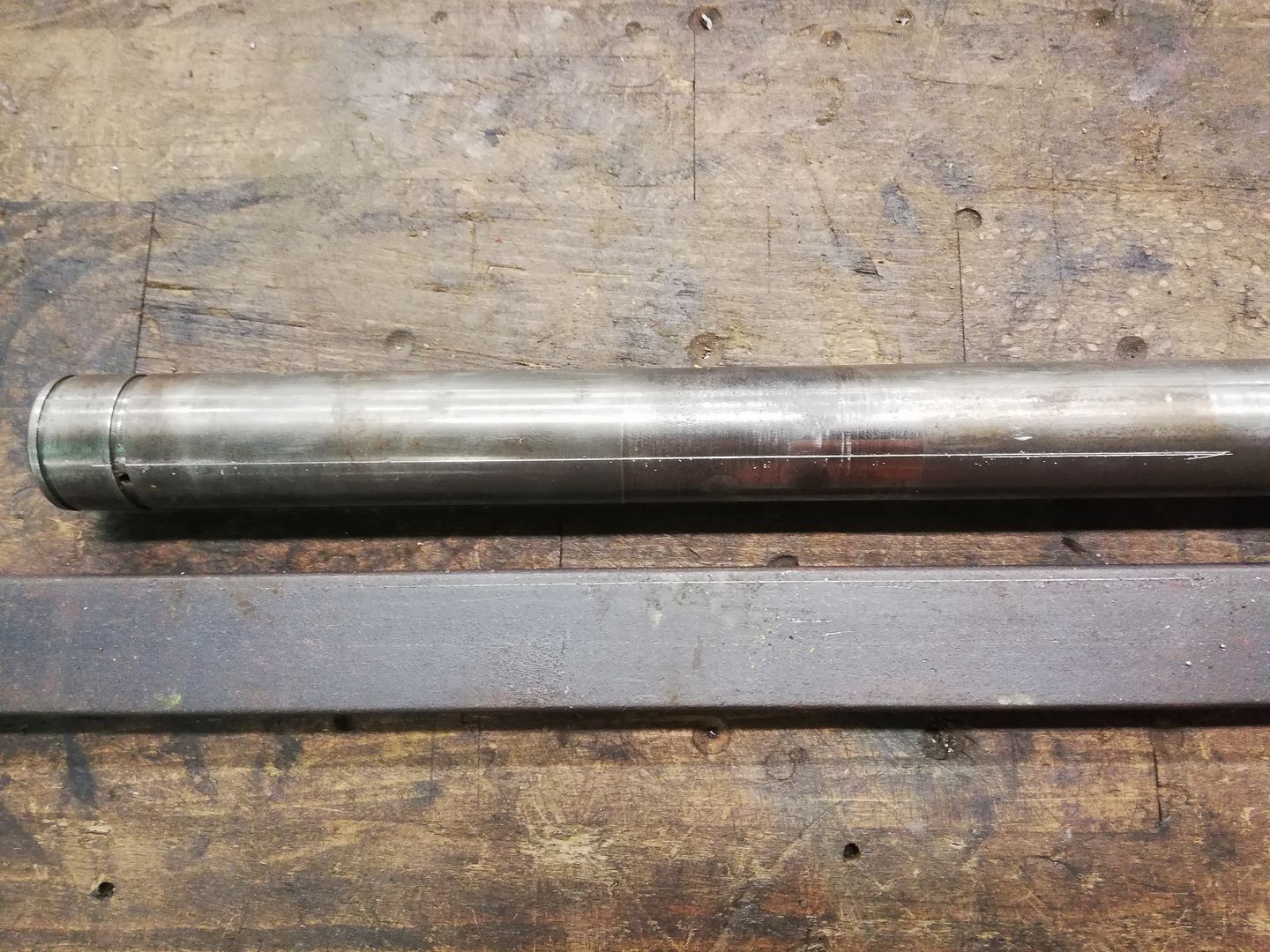

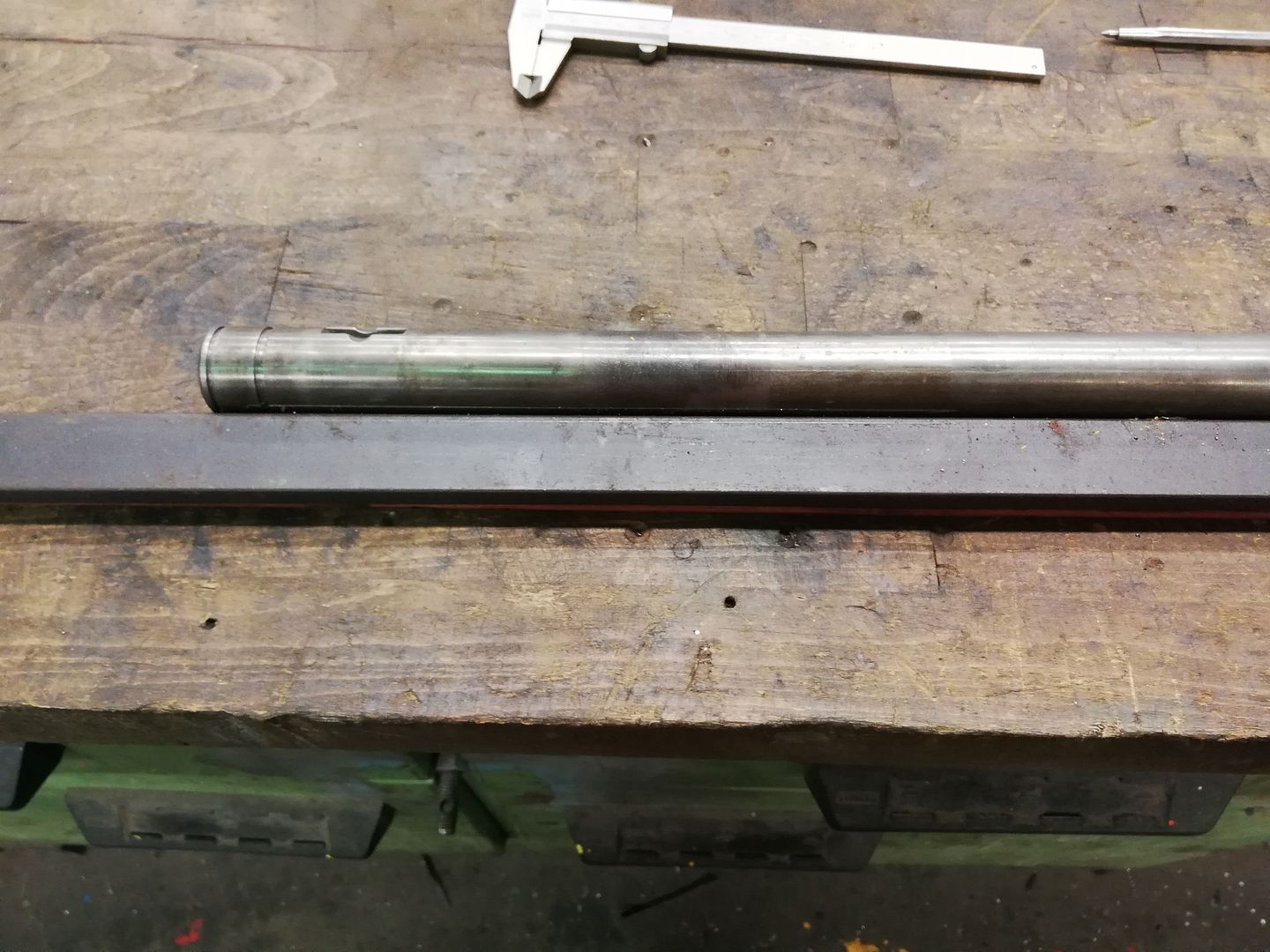

De as op maat maken.
Hij is 30 dik dus wat strip van 15 dik er tegen aan en een kraspen er overheen halen.

Afbeelding

Heb je dit.

Afbeelding

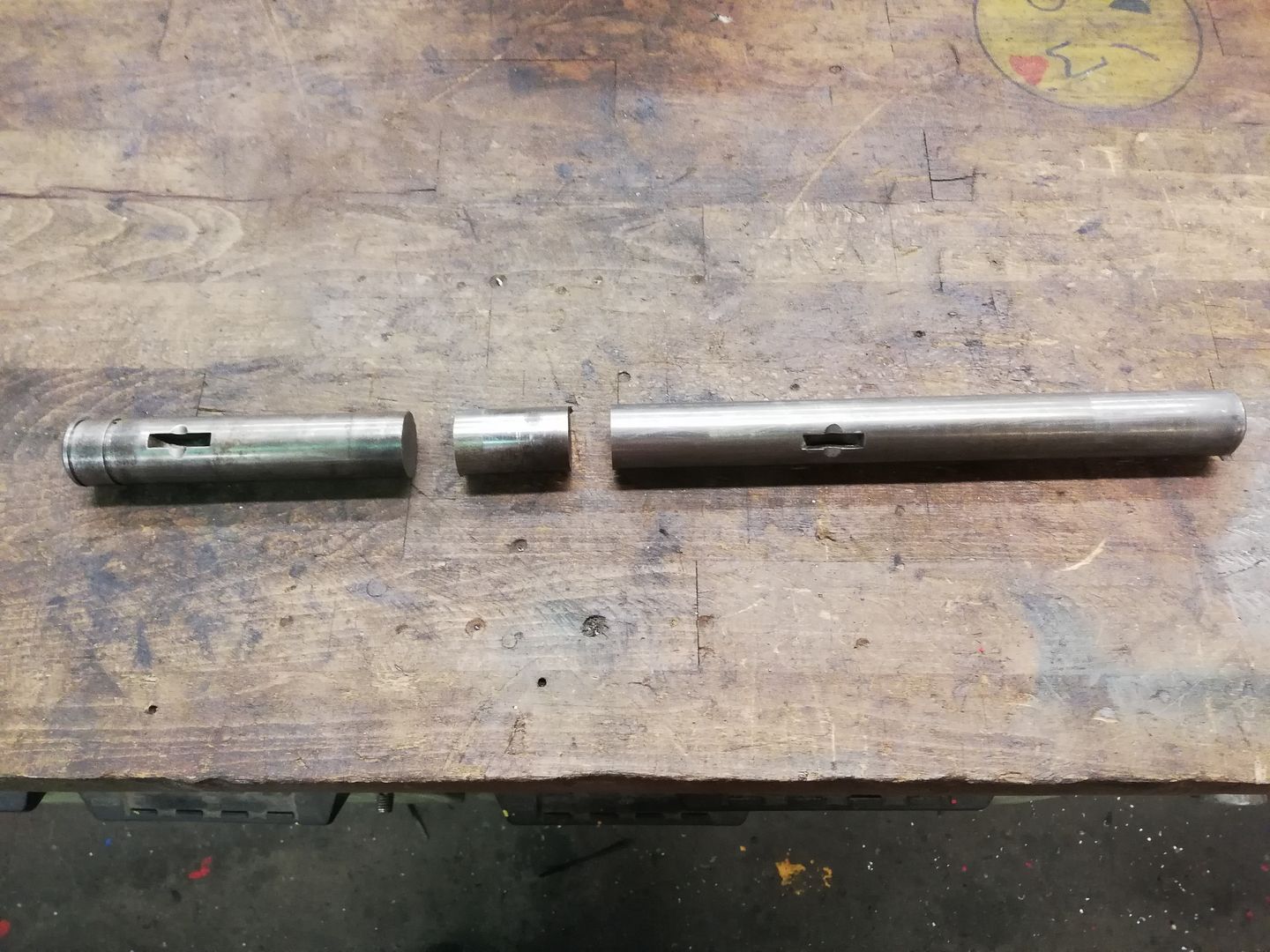

5 cm ervan tussen gezaagd.

Afbeelding

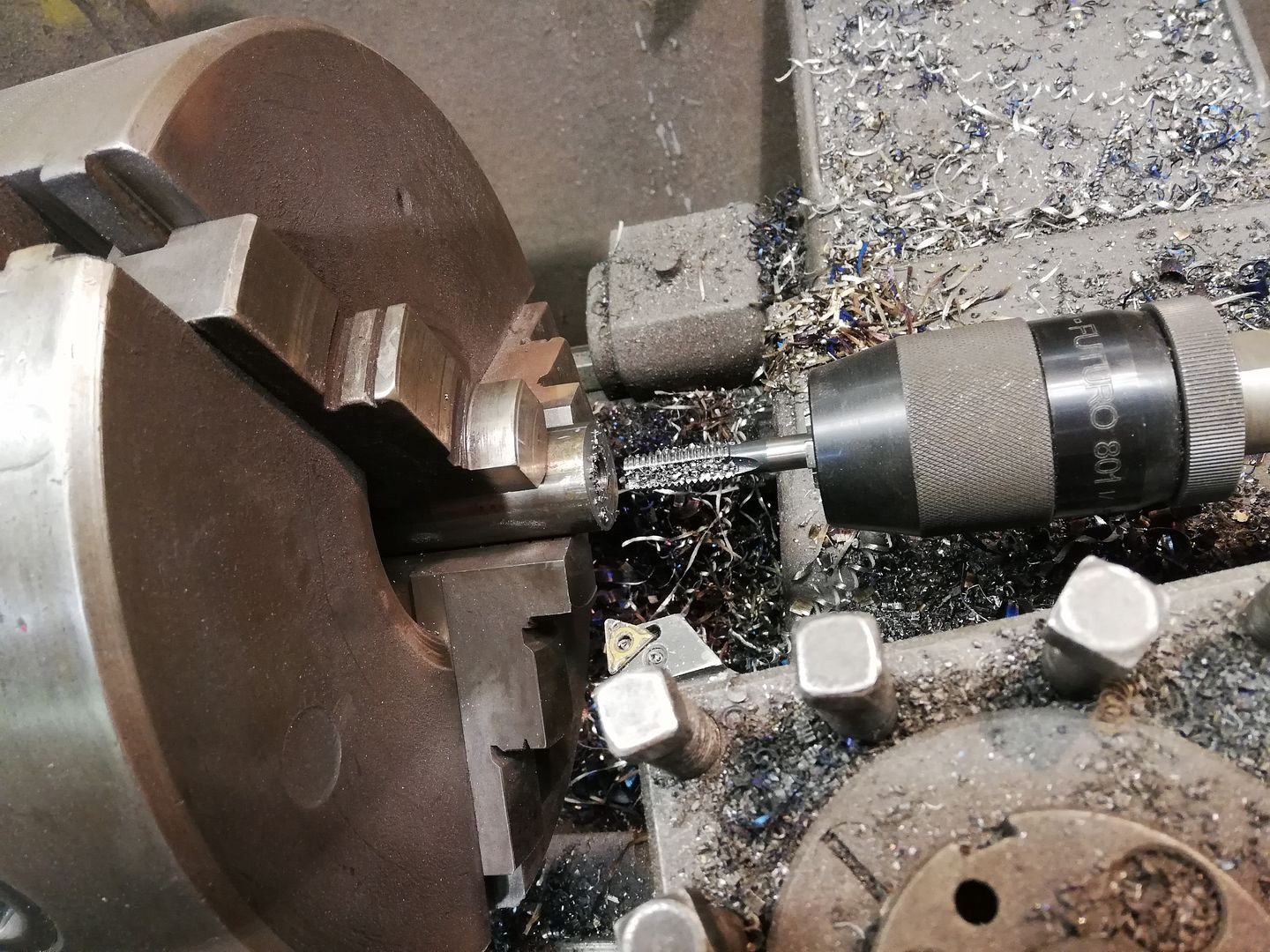

Recht maken en recht draad tappen in dit geval m12.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » wo 10 okt 2018 18:29

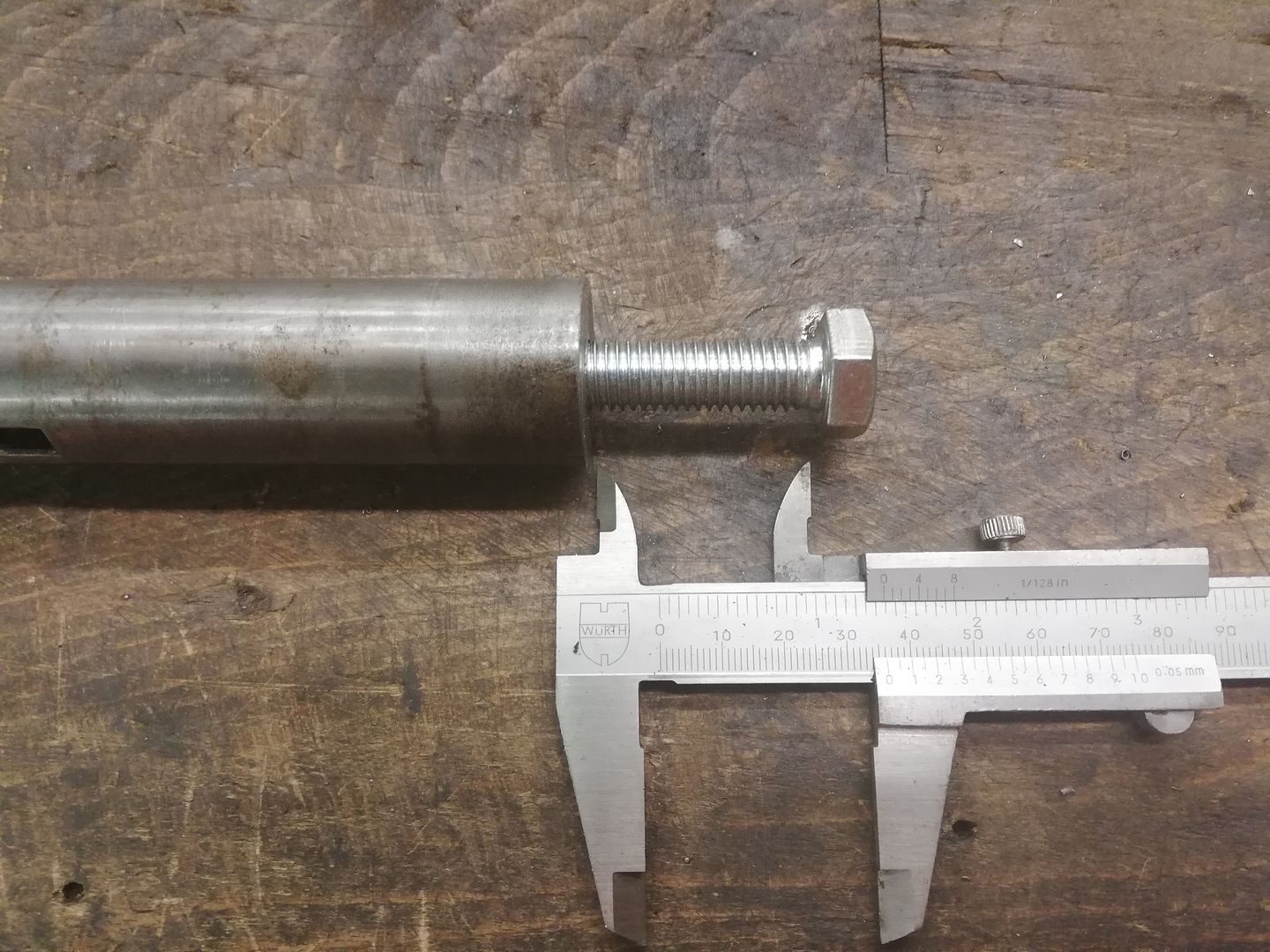

Met een bout van 100 meten hoeveel draad er maximaal in kan.

Afbeelding

Deze vast zetten met loctite en de andere zijde 5 mm korter gehouden dan in dat andere stuk kan.

Afbeelding

Vlak net zolang afdraaien en passen tot hij aan zit en op lijn ligt.

Afbeelding

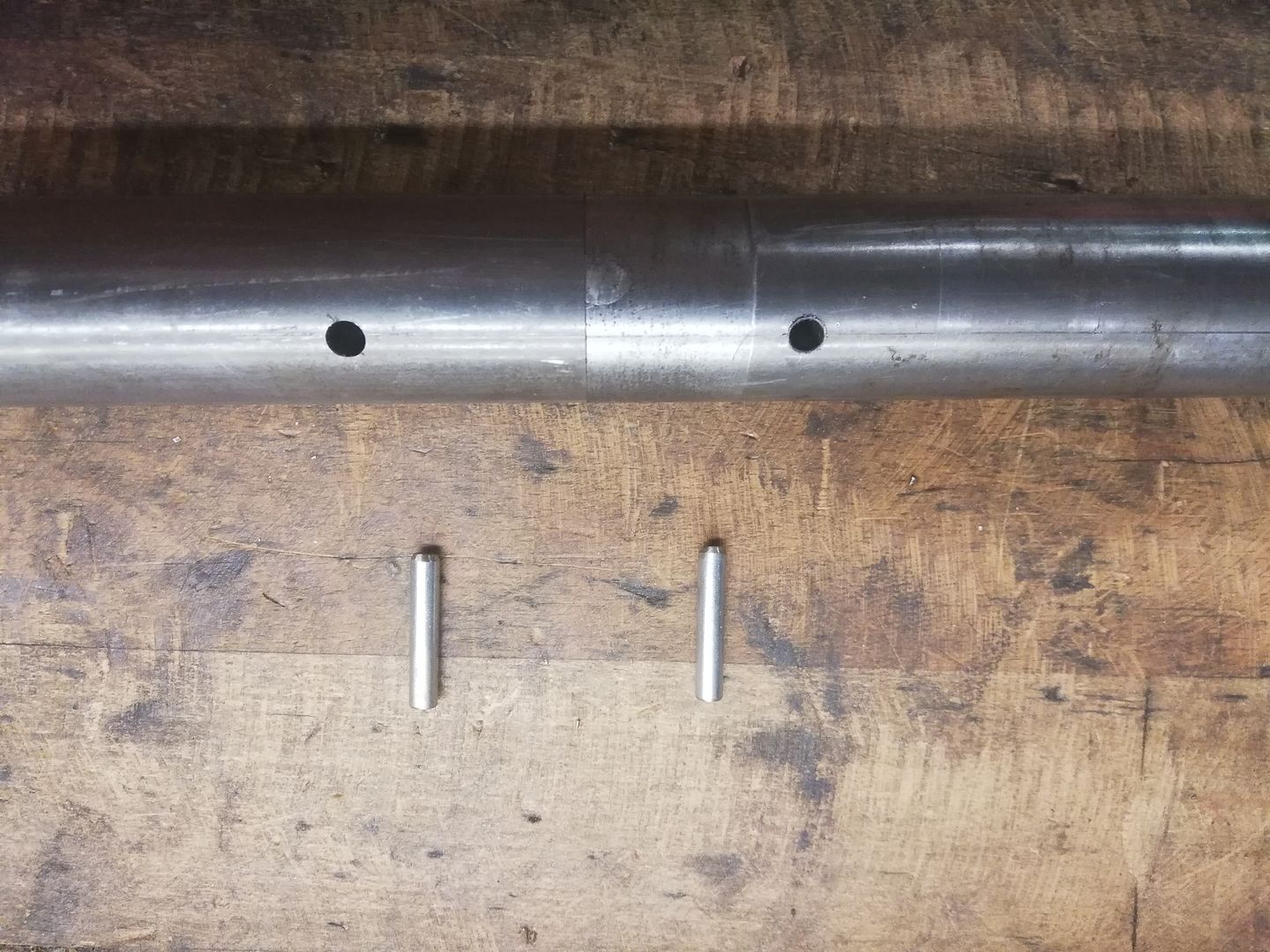

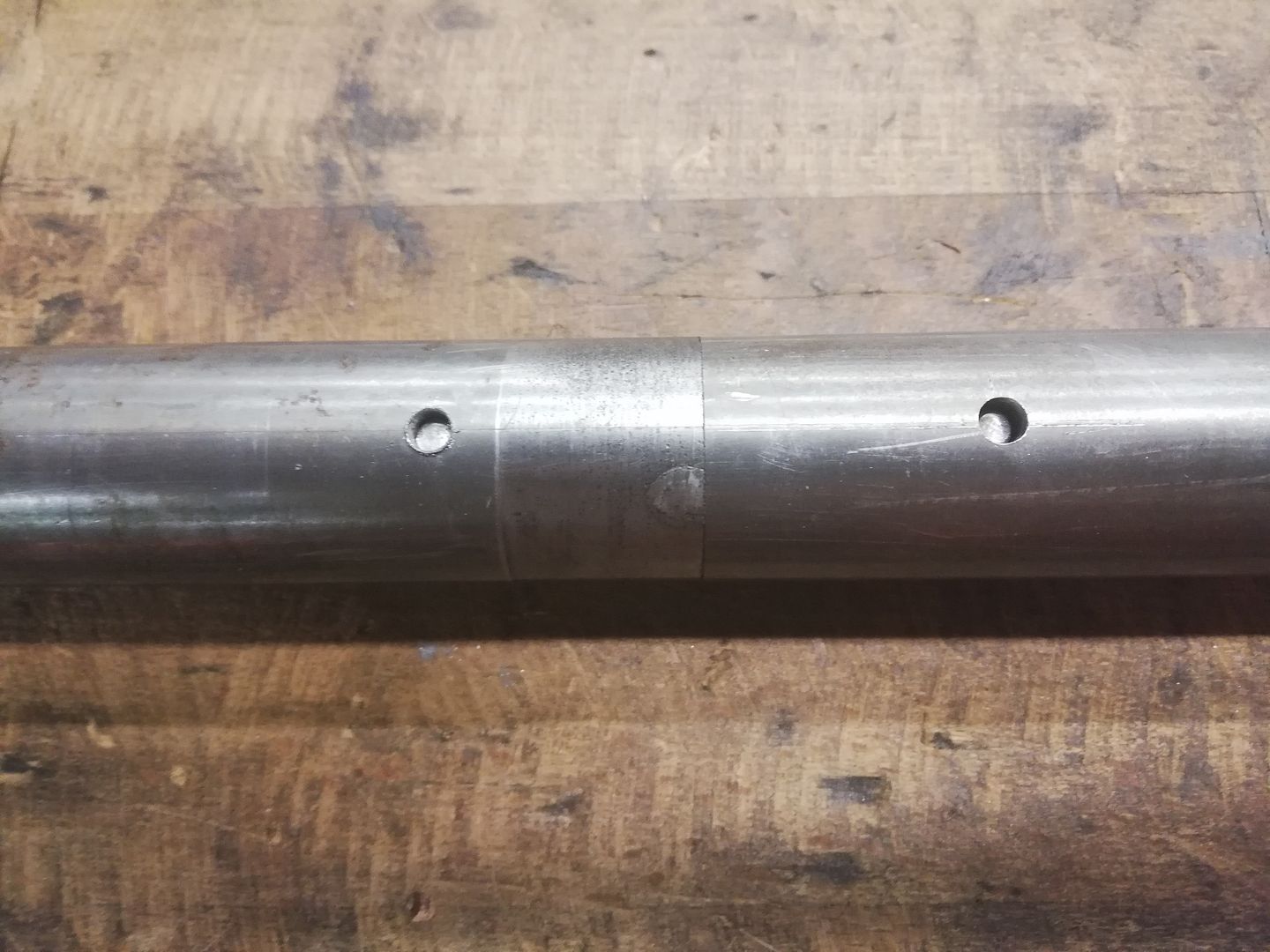

2 gaten geboord in dezelfde maat als de 2 pennen die erbij liggen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » wo 10 okt 2018 18:30

Pennen er in tikken.

Afbeelding

Dicht proppen en lassleuf maken.

Afbeelding

Vol bakken en nog een keer er overheen.

Afbeelding

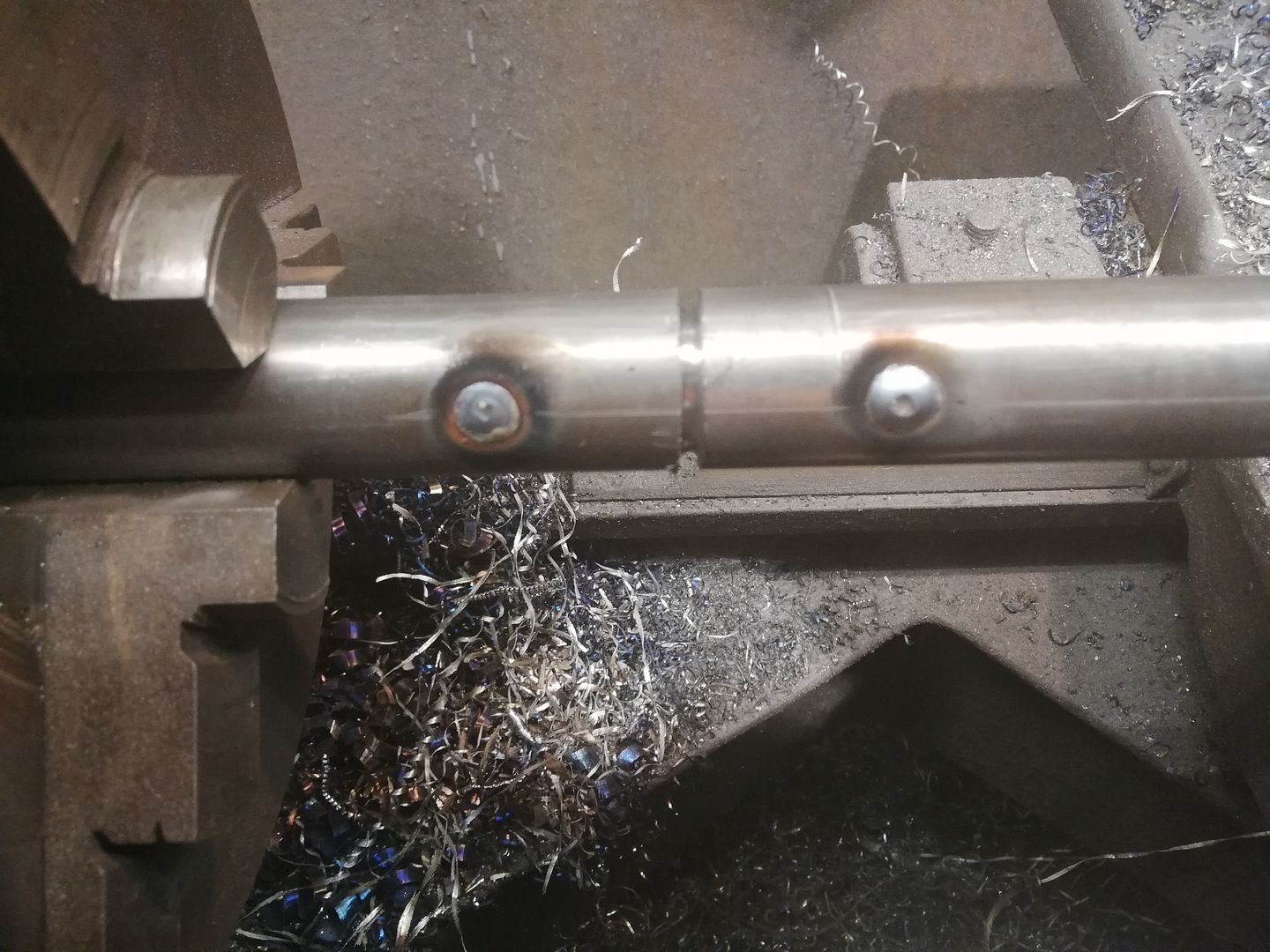

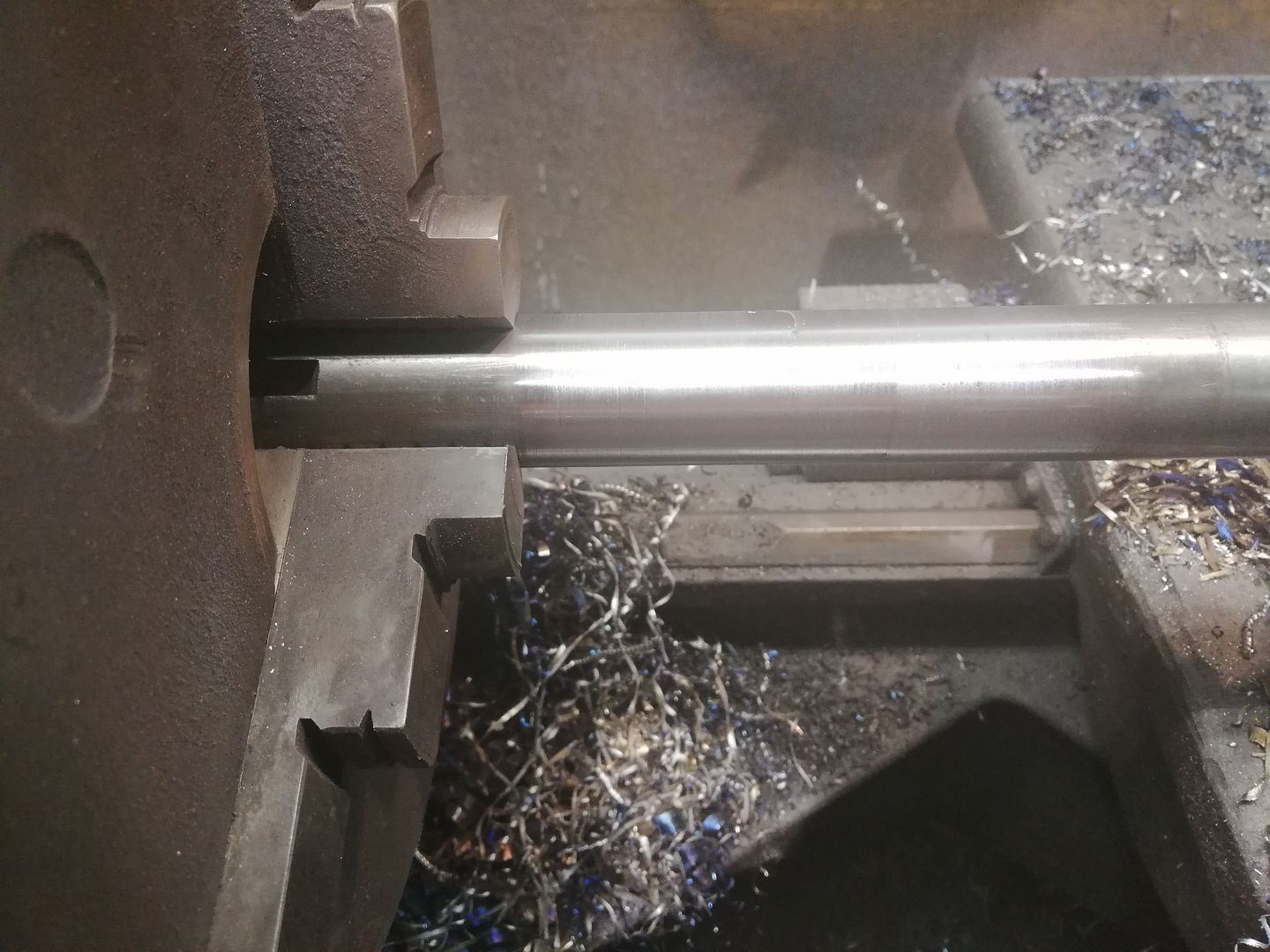

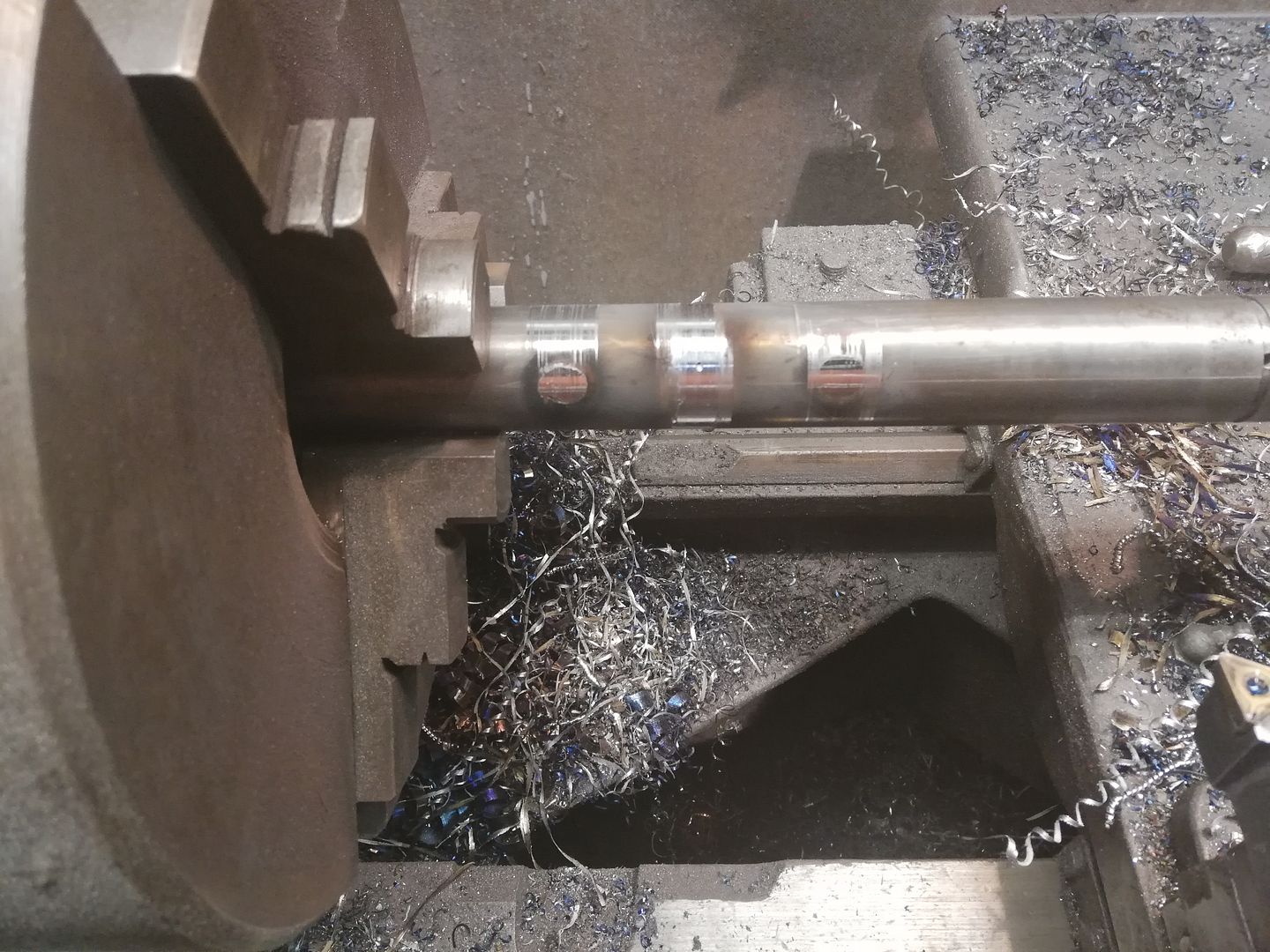

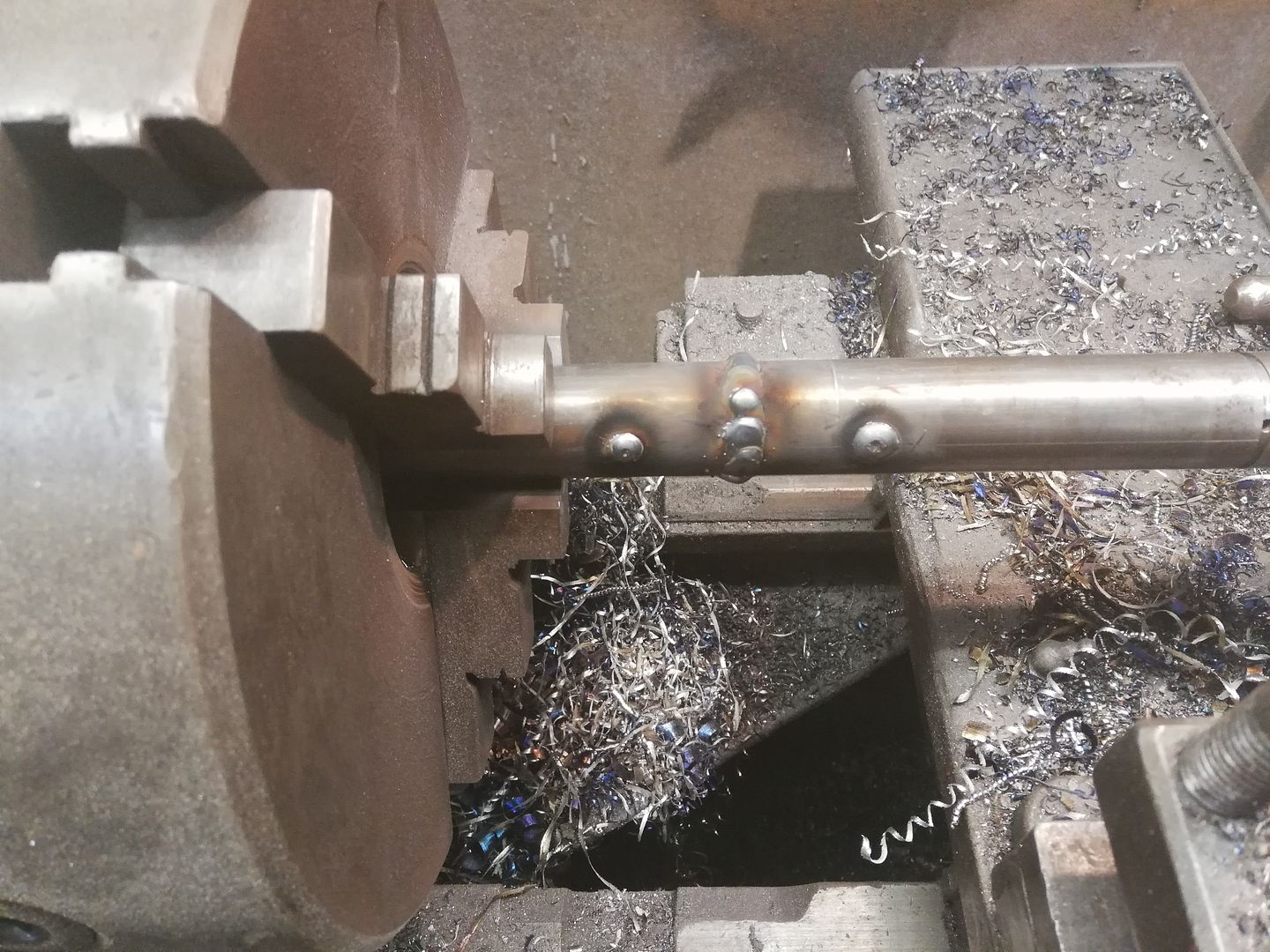

Afdraaien.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7029
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: YA 314

Berichtdoor Hoppa69 » wo 10 okt 2018 18:30

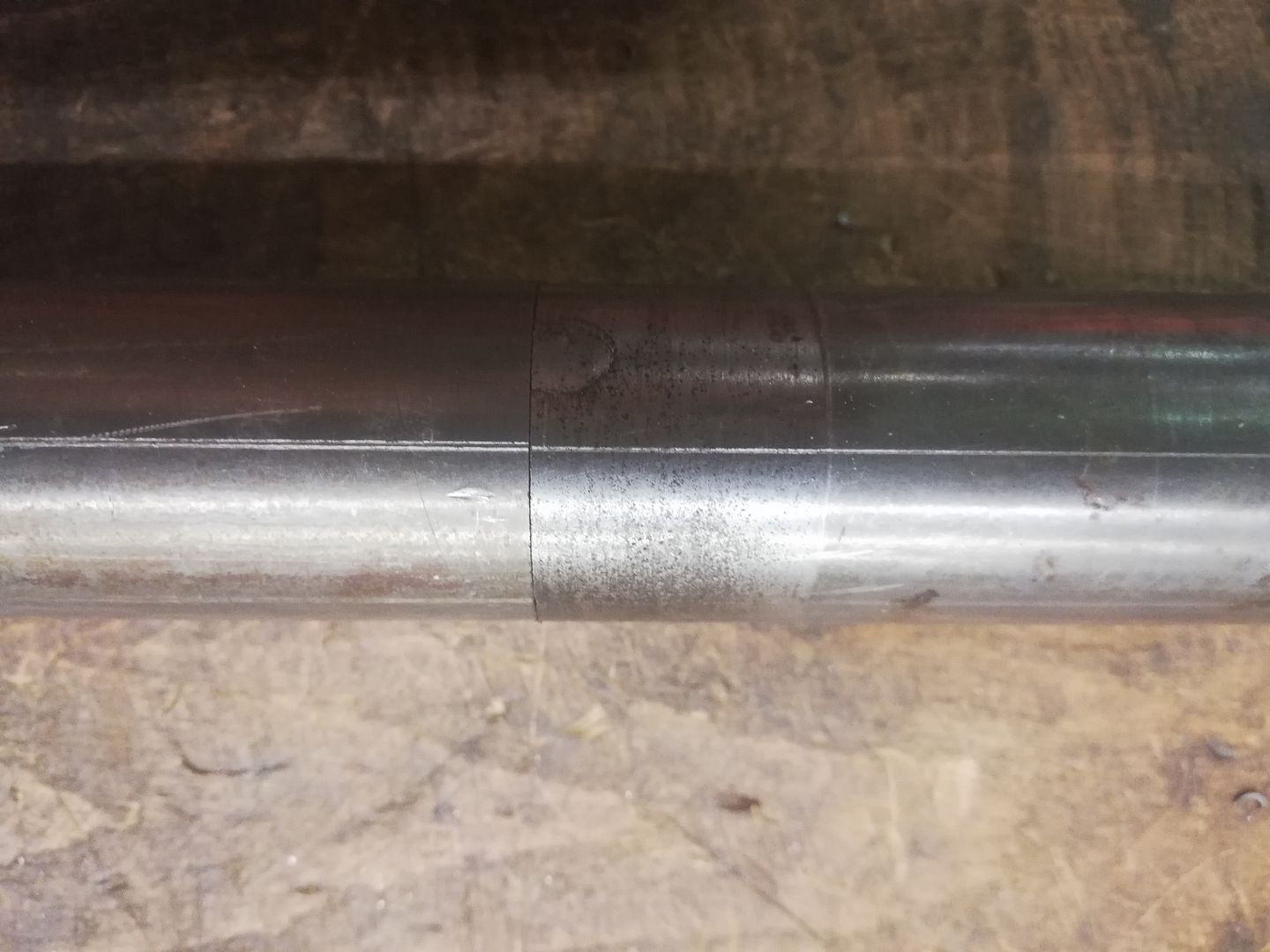

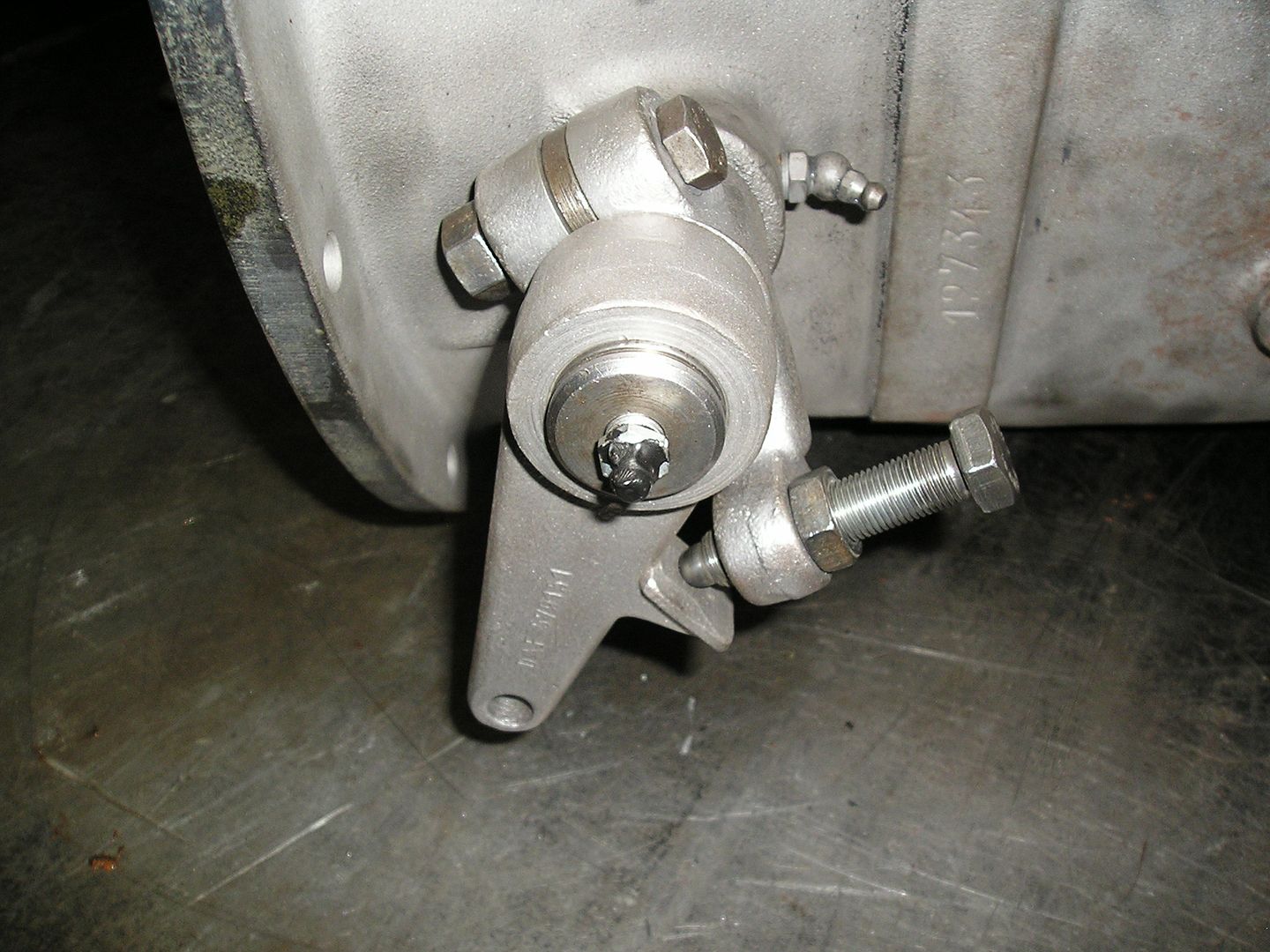

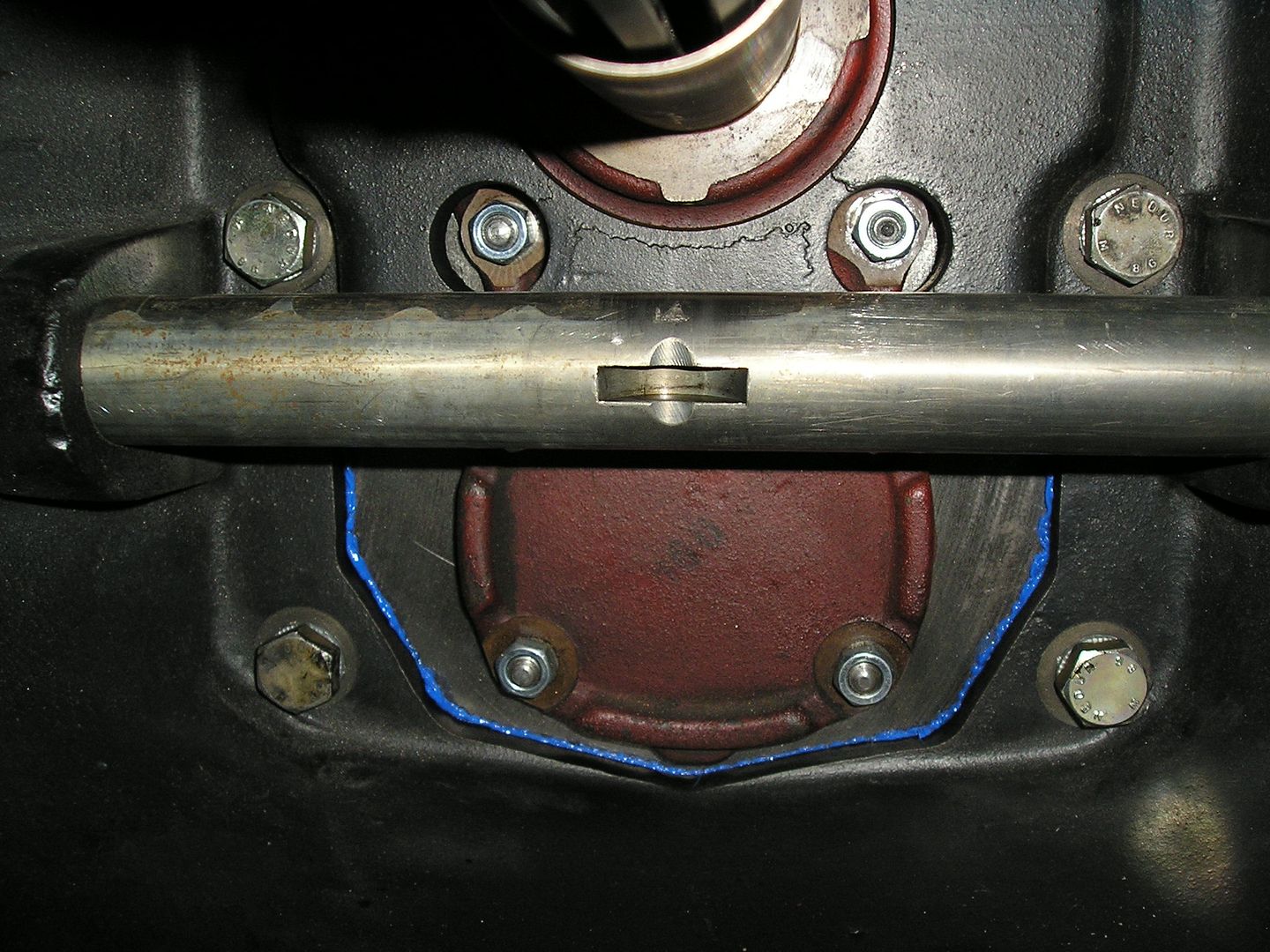

Alsof er niks gebeurt is.

Afbeelding

Monteren.

Afbeelding

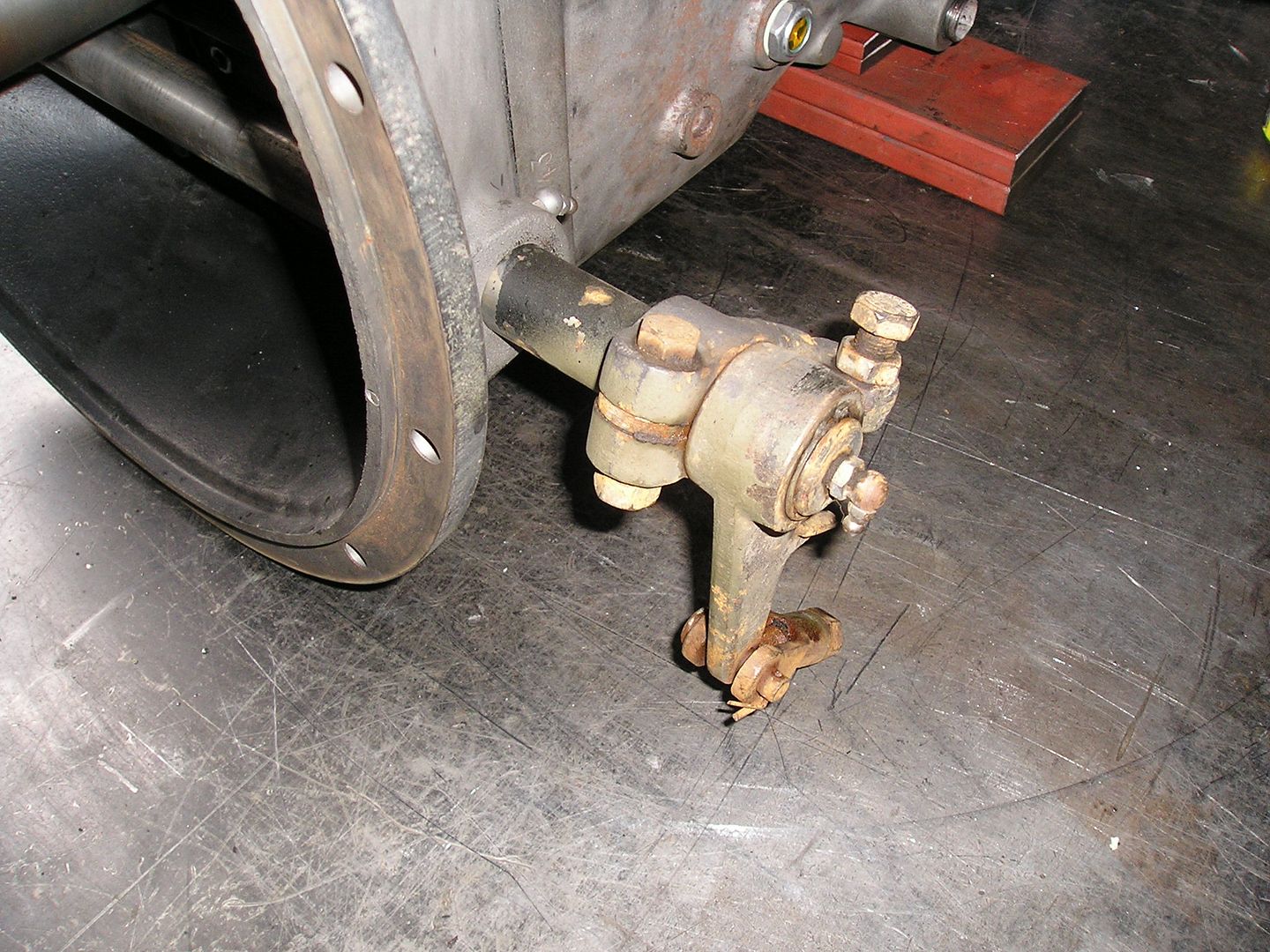

Gaat precies langs het vliegwielhuis.

Afbeelding

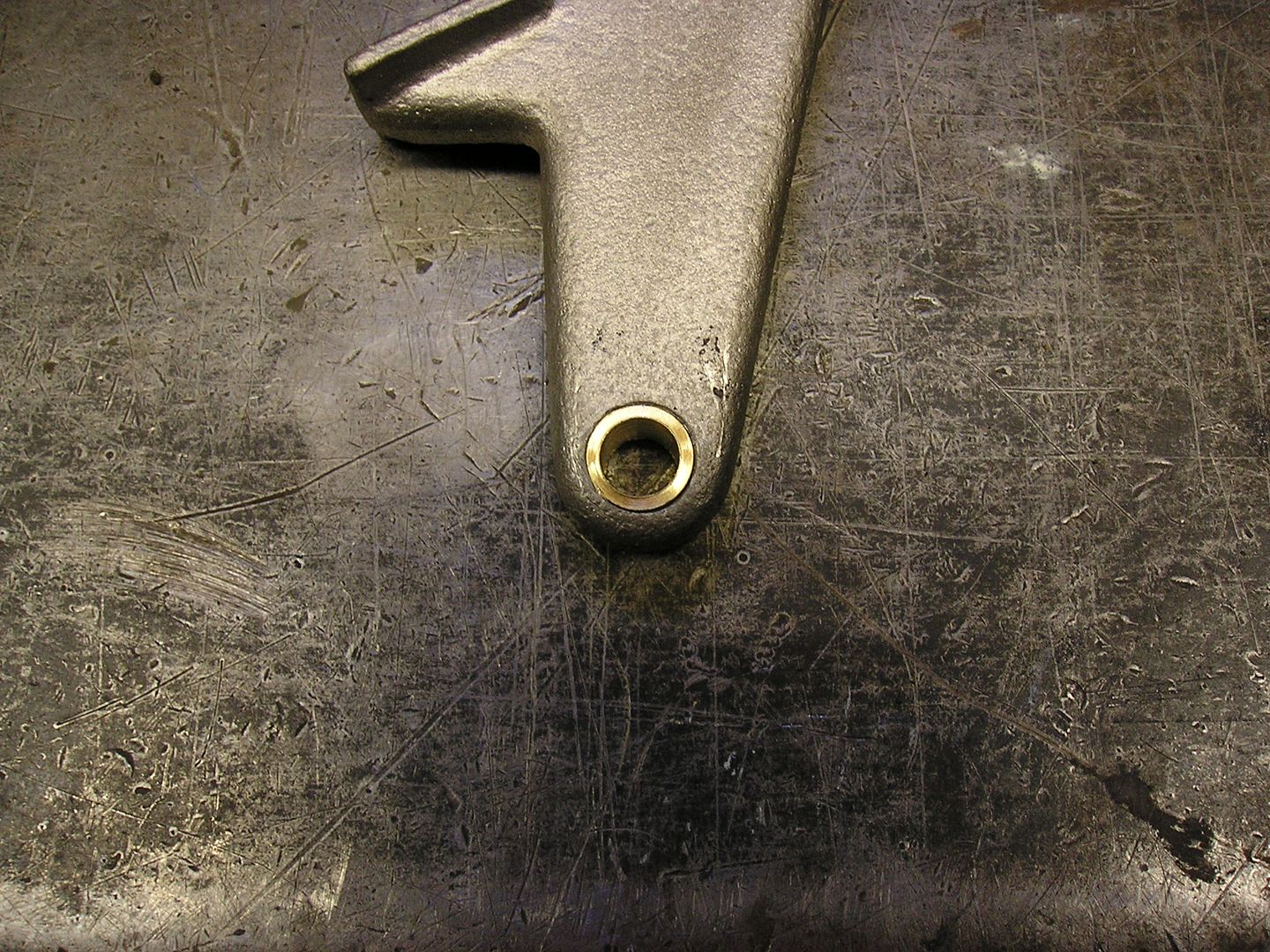

Gat was uitgelubberd, dus opgeboord tot ie weer rondt was en bus er in gemaakt.
Mocht dat ooit er uit breken, wat ik niet verwacht, boor ik gewoon een gat er onder.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Gebruikersavatar
alexgeertsema
Proffessioneel Pedaal Prutser
Berichten: 209
Lid geworden op: wo 10 jan 2018 15:17
Locatie: Stadskanaal

Re: YA 314

Berichtdoor alexgeertsema » zo 14 okt 2018 11:00

Je blijft me verbazen Ruud! iedere keer als ik jou posten lees valt mn smoel open hoe jij dingen oplost!!!

Mijn Groningse petje af hoor!!
