Re: Still heftruck.

Berichtdoor Hoppa69 » zo 19 sep 2021 21:14

Maar om op de pen te kunnen slaan moet die grijze stroombox er uit.

Afbeelding

Boutjes aan de zijkant waren al weg.

Afbeelding

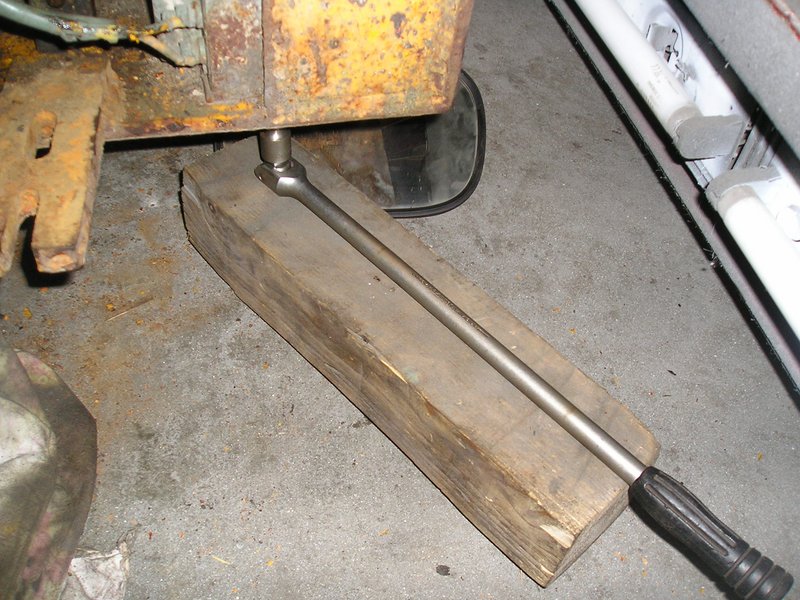

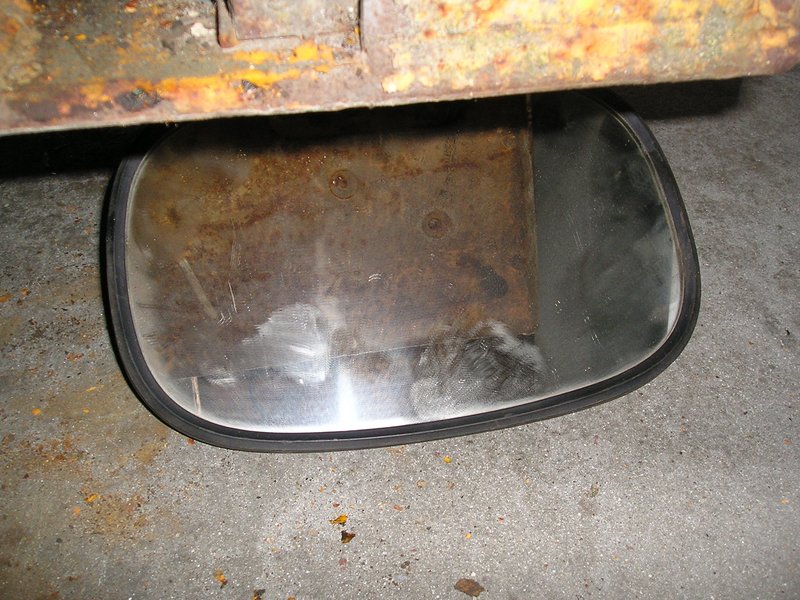

En aan de onderzijde zitten er nog 2 van de 3.

Afbeelding

Uiteraard wil er 1 niet los komen.
Moet ik even een moer op lassen en kijken of die dan wil.
En het weekend is helaas alweer voorbij.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » do 23 sep 2021 20:01

Van alles geprobeerd om de borgveren er uit te krijgen, waar de gelenklagers achter zitten voor de mast.
Zitten goed vast geroest.

Afbeelding

Was er zat van, gaatje geboord.

Afbeelding

En er uit tikken met een drevel.

Afbeelding

Gaat dus een nieuw lager in en een andere borgveer.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » do 23 sep 2021 20:01

Dat aan de achterzijde van de plunjer van de hefcilinder, was ooit gewoon kunststof maar is geheel vergaan.

Afbeelding

Stuk uit een kunststofplaat gehaald.

Afbeelding

Draad in getapt.

Afbeelding

Geheel opgesloten.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » do 23 sep 2021 20:01

In de draaibank er mee.

Afbeelding

Wat bewerkingen later.

Afbeelding

En gemonteerd.

Afbeelding

Cilinder van binnen schoonmaken en is goed uitblazen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » do 23 sep 2021 20:02

Plunjer er weer in.

Afbeelding

Nieuwe seal in de kop.

Afbeelding

En kunststof ringen i.p.v. een keerring.

Afbeelding

Zit een gat in, dat als de seal lekt komt daar de olie er uit.
Draad in getapt.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » do 23 sep 2021 20:02

Geheel weer opgebouwd en getest met lucht.
Schuift goed.
Die veer er onder is dus een slangbreukbeveiliging.
En er zit geen zuiger in, omdat deze cilinder anders werkt.
De ruimte rond de plunjer wordt gevuld met olie, deze cilinder moet je dan ook ontluchten.
En als die dan vol is en je blijft maar gewoon olie erbij drukken, dan wil dat ergens heen.
Dan drukt die gewoon de plunjer er uit.

Afbeelding

Die ga ik toch niet meer gebruiken, de afdopkant er af.

Afbeelding

En de cilinder afdoppen ermee.

Afbeelding

En een liter olie er in, gaat die zeker niet roesten van binnen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » do 23 sep 2021 20:02

Smeernippel er op en vol met vet, gaat het tussen de seal en kunstofringen ook niet meer roesten.

Afbeelding

Aansluiting er in, komt nog een stuk slang aan.
Als het dan lekt, zit niet alles onder.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:06

Wieltjes er maar is afhalen.

Afbeelding

Remleiding is plat.

Afbeelding

Zal een feestje gaan worden om alles los en open te krijgen.

Afbeelding

Ook hier weer los rubber op een conische velg.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:06

Lekker vast.

Afbeelding

Centrale bout er uit en is wat gaan drukken.

Afbeelding

Eerst kwam die vulplaat er af.

Afbeelding

Daar zitten weer shims in.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:07

Toen kwam het lager.

Afbeelding

En vervolgens de rest.

Afbeelding

In de trommel zitten de remvoeringen vast geroest.

Afbeelding

Lekker crispy.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:07

Voeringen uit de trommel getikt.

Afbeelding

Met wat vet de remcilinder uit elkaar persen.

Afbeelding

Afbeelding

Heb er is 1 schoon gemaakt, zal is op zoek gaan naar nieuwe.
Lukt dat niet, dan hone en op zoek naar nieuwe afdichtingen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:07

Ga er is mee langs een automaterialenzaak.

Afbeelding

As zit nog met een clip, moet er dus uit kunnen, ik ga het niet eens proberen.

Afbeelding

Alles is er af.

Afbeelding

Die maar is in de straalkast doen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:07

Die boor ik uit, is geen beweging meer in te krijgen.

Afbeelding

Eerst is op zoek naar nieuwe en anders lijm ik deze er weer op.

Afbeelding

De contrablokken maar is verwijderen en dat huis voor de stuurketting.

Afbeelding

Normaal is dat verzonken, nu is er tegen aan gereden.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:08

Inbusbouten aan de andere kant is niks meer mee te beginnen.

Afbeelding

Moordenaar en een stuk pijp was de oplossing.

Afbeelding

Zit ook geheel vast.

Afbeelding

De eerste er uit schuiven.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8218
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Still heftruck.

Berichtdoor Hoppa69 » zo 26 sep 2021 19:08

Brug omhoog en weg halen.

Afbeelding

En nummer 2.

Afbeelding

Zit nog een m16 boutgat in voor een hijsoog.
Die zijn wel makkelijk met terug plaatsen.

Afbeelding

Dus weer even in orde maken, zaten gelukkig vol met baggervet.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.
