Re: Draaibank

Berichtdoor Hoppa69 » ma 29 mar 2021 21:45

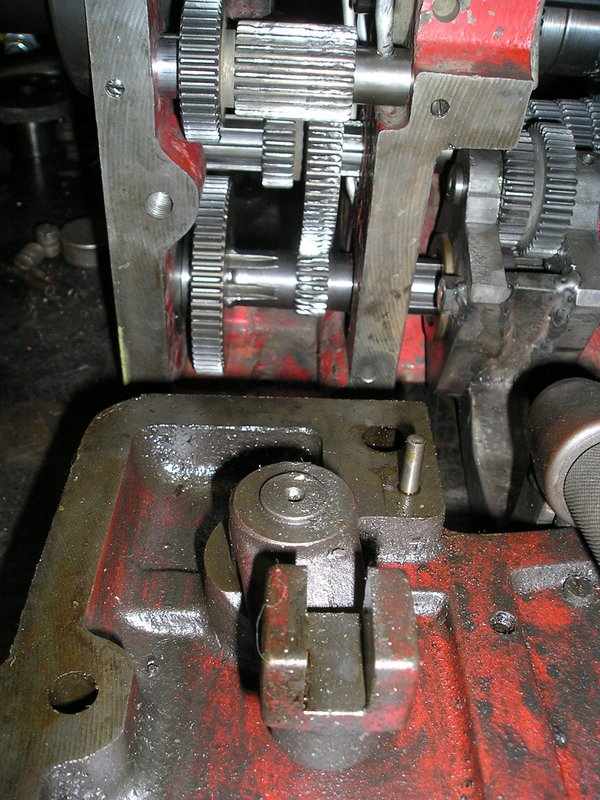

Die moet dat tandwiel wat zo raar versleten is op zijn plek houden.
Denk door het vuil dat die niet goed in zijn vergrendeling kwam, gaat met een kogeltje.

Afbeelding

Dus alles uit elkaar en al die ouwe kauwgom meuk er uit gepeuterd.

Afbeelding

Weer lekker soepel nu.

Afbeelding

Kast opgehangen en alles flink in de olie met teflon gespoten.

Afbeelding

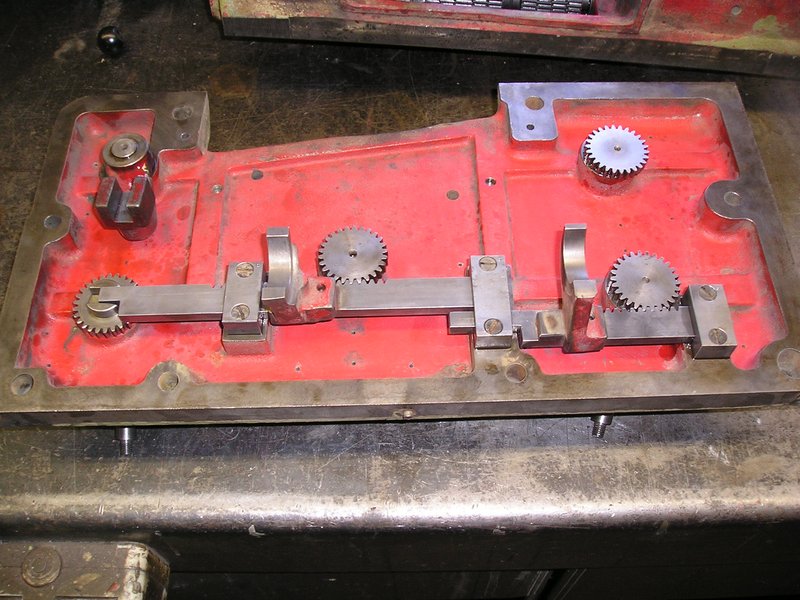

Deksel er weer op, alles goed uitgelijnd krijgen was een feestje.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:14

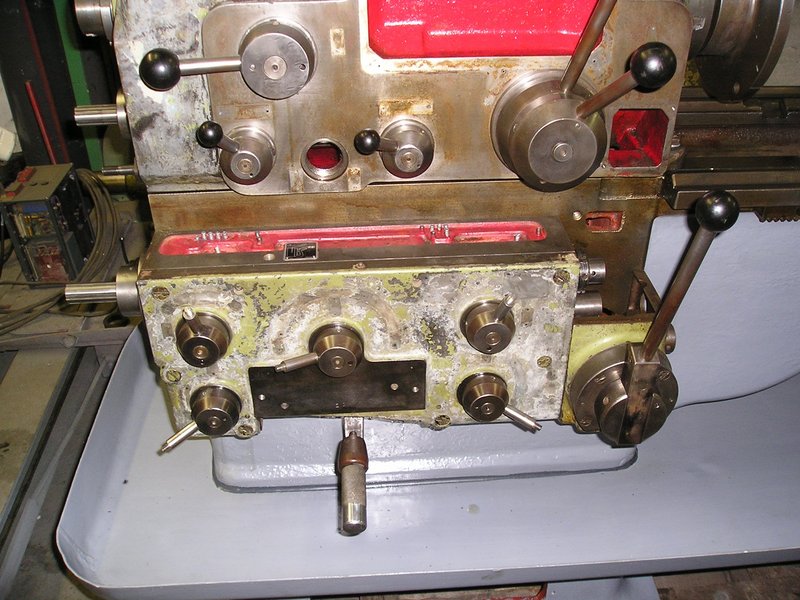

Platen deksel verwijderd, zijn toch bijna niet meer te lezen en er onder kan wel een poetsbeurtje gebruiken.

Afbeelding

Ook hier weer te zien dat de bank origineel grijs was.

Afbeelding

De olie touwtjes in een potje remmenreiniger weg gezet en een dag later schoon geblazen.

Afbeelding

4 heb ik er hier nodig.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:14

Gaan we deze maar is uit elkaar trekken.

Afbeelding

Lekkere vette bende.
Zit er in ieder geval geen roest.

Afbeelding

Hier zit ook weer aan beide zijde touw.

Afbeelding

Daar is niks meer mee te beginnen, heb wat olie lonten besteld voor olielampen.
Is kijken of dat daar mee gaat.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:15

Is al is een inbus in gedraaid.

Afbeelding

Die stift kreeg ik er echt niet uit, dus vanaf beide kanten boren.

Afbeelding

Kwam die eindelijk.

Afbeelding

Hier mis ik wat en van binnen klopt het ook niet helemaal.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:15

Dikke vette laag drab er in.

Afbeelding

Door dit systeem kan je het bed of beitelhouderslede door middel van het aanbrengen van een klem op een bepaalde plek laten stoppen.
Klemmen moet ik maken, die heb ik niet.

Afbeelding

Dat is een keer goed stuk geweest zie ik.

Afbeelding

Hij is in ieder geval leeg.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:15

Lekker gewassen.

Afbeelding

Alles wat er terug in gaat, krijgt een laagje afdichting, overal zat kit omheen gesmeerd om de olie binnen te houden.

Afbeelding

Afbeelding

Hier is ook het 1 en ander gesneuveld en weer opgelast.
Inbus boutje in dat vierkanten blokje hoort er ook niet in.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:16

Eerst draad hersteld.

Afbeelding

Dan is gekeken op de tekening, wat er weg is.
Plaatje gemaakt.

Afbeelding

Draad in tappen.

Afbeelding

Boutje met verlengmoer gemonteerd.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:16

Op maat maken in de draaibank.

Afbeelding

Even passen.

Afbeelding

Opboren naar 24.

Afbeelding

Weer passen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:16

Sleuf gemaakt.

Afbeelding

Glijd er goed doorheen.

Afbeelding

Gat lassen met wat koper er onder.

Afbeelding

Blokje gaat daar dus zo doorheen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:16

En door dat nieuwe plaatje kan het niet naar voren er uit.

Afbeelding

Maar van binnen zou het er nog wel vanaf kunnen glijden.
Het zit nu zoals op de tekening.

Afbeelding

Ben daar toch niet kapot van, dus stukje ijzer gezaagd en op dikte gemaakt met de frees.

Afbeelding

Die kan dus daar doorheen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:17

Even aan elkaar hechten om te testen, moet het nu op een andere manier in elkaar gaan zetten.

Afbeelding

Ronde kant aan gemaakt, werkt een beetje als een deurslot nu.

Afbeelding

Dat is dus in de onderste stand.

Afbeelding

En zo in de hoogste stand, de ronde kant zorgt ervoor dat mocht die wat verschuiven dat die weer terug schuift.
Dat staat zo dus niet op tekening maar die vorige schade is toch ergens door ontstaan.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7983
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » zo 11 apr 2021 19:17

Monteren lukt, dus helemaal aflassen.

Afbeelding

Volgens tekening moet er een schroefdop in maar is zie geen schroefdraad.
Wel een afgebroken boutje.

Afbeelding

Dus dekseltje gemaakt.

Afbeelding

Er zit een moer op die knikas om de veerdruk aan te passen.
Dropworm heet het in het boek.
Daarmee stel je in hoeveel druk die op moet bouwen eer hij ontkoppeld.

Afbeelding
