Draaibank

Berichtdoor Hoppa69 » za 20 feb 2021 21:02

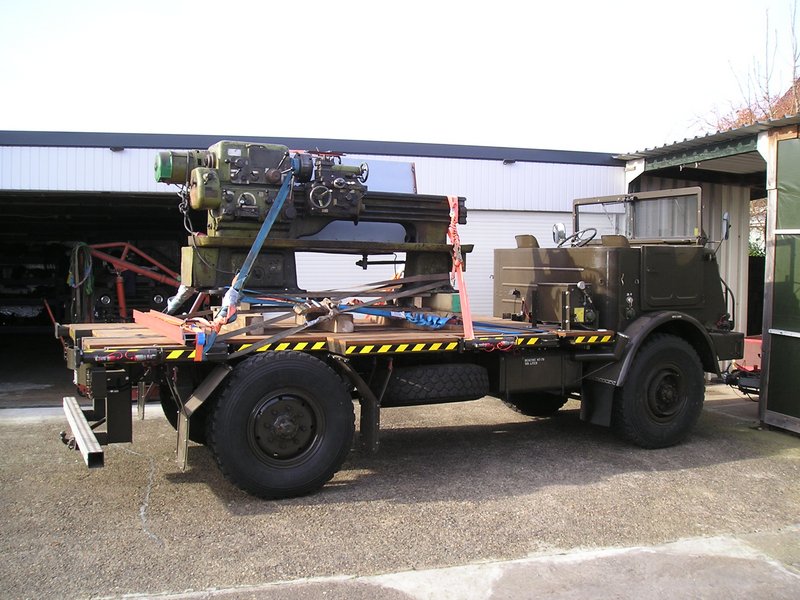

Kon vandaag de draaibank gaan halen die ze wilde kiepen.
Ken het ding al 32 jaar.
Is een VDF uit de 50e jaren.
De platte kar maar is voor gebruikt.

Afbeelding

Lichten met een paar balken.

Afbeelding

Auto er van onder.

Afbeelding

En vervolgens balken er boven om het hout te verwijderen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » za 20 feb 2021 21:02

1 kant de palletwagen.

Afbeelding

Kopkant een setje wieltjes.

Afbeelding

En rijden maar.

Afbeelding

Heel de dag mee bezig geweest maar hij staat binnen.
Morgen is het opruim en verschuifdag, heb bijna een polstok nodig.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Gebruikersavatar
peter80
Vierwielend Vooruit
Berichten: 2228
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Draaibank

Berichtdoor peter80 » za 20 feb 2021 21:07

Ga je die ook uit elkaar trekken of is een schoonmaakbeurt voldoende?
YA-314 diesel, YA-126 diesel

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » za 20 feb 2021 21:13

Met alleen schoonmaken kom ik al een eind, zeker met wat die nog gebruikt zal gaan worden maar mij zelf kennende zal het wel uit elkaar trekken worden. :mrgreen:
O wat ben ik maf.
Ik hou van mijn daf.

Gebruikersavatar
Dikkie
Site Admin
Berichten: 1245
Lid geworden op: ma 23 jun 2008 21:59
Locatie: Den Helder
Contacteer:

Re: Draaibank

Berichtdoor Dikkie » za 20 feb 2021 21:54

Ik begin je gebruikersnaam steeds beter te begrijpen; hoppa, weer een nieuw project! :mrgreen:
DM-62-40 (WEP), BE-22-24 (Takeldoos)
WWDD: What Would Dikkie Do?
AfbeeldingAfbeeldingAfbeeldingAfbeeldingAfbeelding

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » za 20 feb 2021 22:36

Mens moet wel wat te doen hebben natuurlijk, zeker nu met dat corona gezeik.
Zou wel is lekker een zandhazenbivak willen doen. :evil:
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » ma 22 feb 2021 19:36

Bank verplaatst naar het hok met de brug.
Probeer elke avond er wat uurtjes aan te sleutelen.
Dus bovenkant bed al gestript en aandrijvingen er af gehaald.

Afbeelding

Bedieningskast moet er nu af.
Dus wat hout er onder.

Afbeelding

Dan met wat langere bouten de paspennen er uit duwen.

Afbeelding

Dan op het hout laten zakken en er van tussen pakken.

Afbeelding
Laatst gewijzigd door Hoppa69 op ma 22 feb 2021 19:37, 1 keer totaal gewijzigd.
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » ma 22 feb 2021 19:36

Dus bed ligt er al naast, ga het eerst in hoofddelen uit elkaar halen en dan beet pakken als het er terug op moet.

Afbeelding

Heb in 2010 al is een tos R5 revolverbank gedaan van een scheepswerf.

Afbeelding

Nadeel was het instellen van de kop, dat moest met inbus bouten en dan kon je klemmen met perslucht.
Dus dat is om steeds veel van het zelfde te maken, was niks voor thuis, dus voor leuk geld weer verkocht toen.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Kees64
Vierwielend Vooruit
Berichten: 1213
Lid geworden op: za 29 aug 2009 12:16
Locatie: Veghel

Re: Draaibank

Berichtdoor Kees64 » di 23 feb 2021 20:30

Da oude spul is onverslijtbaar, waar ik werk staan ook nog een paar oude freesbanken (ook een aantal nieuwe). 1 van die oude wordt nog dagelijks gebruikt door een leerling. Bij ons worden geen series gemaakt.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » di 23 feb 2021 21:11

Da oude spul is onverslijtbaar, waar ik werk staan ook nog een paar oude freesbanken (ook een aantal nieuwe). 1 van die oude wordt nog dagelijks gebruikt door een leerling. Bij ons worden geen series gemaakt.
Net als de dafjes kees, vroegah werden er nog duurzame dingen gemaakt.

-------------------------------------------------------------------------------------------------------------------------------------

Overal zitten smeernippels die al een poos geen spuit hebben gezien.

Afbeelding

Aan het linker deksel zit een overbrenging i.v.m de bedieningshendel aan de voorkant.
Nu kijk je tegen de olie voorraad aan en de afvoerpijp.

Afbeelding

Er is een tijd geweest dat er wel gesmeerd is, zij het wat overdreven.
Koppelstukje wat er links ligt heb ik net laten vallen.
Vet is het trouwens niet echt meer, meer een soort kauwgom achtige substantie.

Afbeelding

Olie aanzuigpijp los maken en naar boven trekken.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » di 23 feb 2021 21:12

Dan kan de bak met olie er uit.
Iemand enig idee welke olie er in een draaibank gaat ?

Afbeelding

Laagje er uit en dan komt er een gaasfilter tevoorschijn.

Afbeelding

Met nog een steunplaat er onder.

Afbeelding

Wat ik zo snel tegenkom onderin.
Plastic ster behoort in het peilglas te zitten.
Paar stukjes ijzer waarvan niet duidelijk is van draaiwerk of kapot.
1 borgstift.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » di 23 feb 2021 21:12

Alles er uit geschrapt en gezeefd.
Kwam niet veel meer ijzer bij alleen heel veel verfschilfers van de binnenkant.
Hoe kan dat dan met dat gaasfilter ?
De retourolie valt in een aparte bak, die daarna overstroomt over het filter heen.

Afbeelding

Bedrading is ook wat hard geworden en heeft de oude coderingskleuren.

Afbeelding

Brommer er af met behulp van de brug.

Afbeelding

Volgende bakje wat er af kan.
Tandwiel met cijfertjes zegt mij nu zo snel ff niks.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » di 23 feb 2021 21:12

Vetpotje net zoals bij de daf op de waterpomp.

Afbeelding

Als je de borgring aan de voorkant weg haal, dan kan je de binnenring er uit trekken.

Afbeelding

Kan je de cijfers verdraaien en dan middenstuk weer terug plaatsen.
Wie het weet mag het zeggen.

Afbeelding

Denk dat er in bruin een rottigheidje zit en hebben ze de aardedraad gebruikt voor de aan en uit schakelaar.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » di 23 feb 2021 21:13

Schiet al lekker op.

Afbeelding

Kop er af.

Afbeelding
O wat ben ik maf.
Ik hou van mijn daf.

Hoppa69
Sir Spam-a-lot :-)
Berichten: 7942
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Draaibank

Berichtdoor Hoppa69 » wo 24 feb 2021 21:20

Bovenkant verwijderen met takel was wat makkelijker dan met de brug.

Afbeelding

Kan ook voorlopig de hoek in.

Afbeelding

Ook weer bagger zat onder.

Afbeelding

Kast er af halen.
2 draadeindjes er in tegen er af vallen.

Afbeelding
Laatst gewijzigd door Hoppa69 op wo 24 feb 2021 21:23, 1 keer totaal gewijzigd.
