Re: Revisie JXLD

Berichtdoor peter80 » za 23 mei 2020 20:11

Blok is gemeten, was al een eerste overmaat en had een slijtage van zowat .010. Wordt dus een .020.

Ondertussen ook alvast begonnen aan de rest wat er op een hercules hoort. De waterpomp is als eerste aan de beurt.

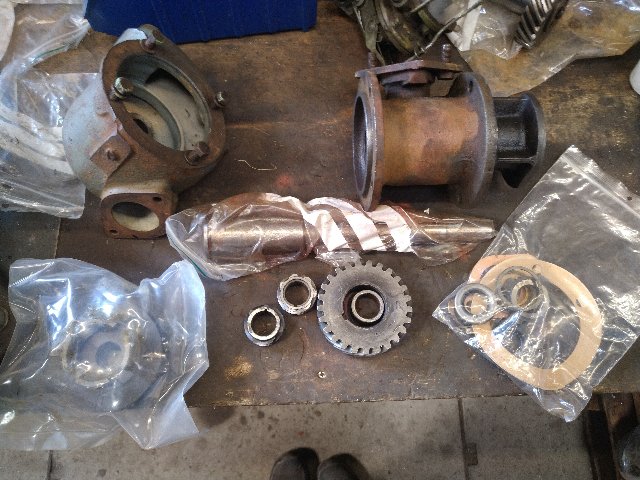

Compleet setje verzameld
Afbeelding

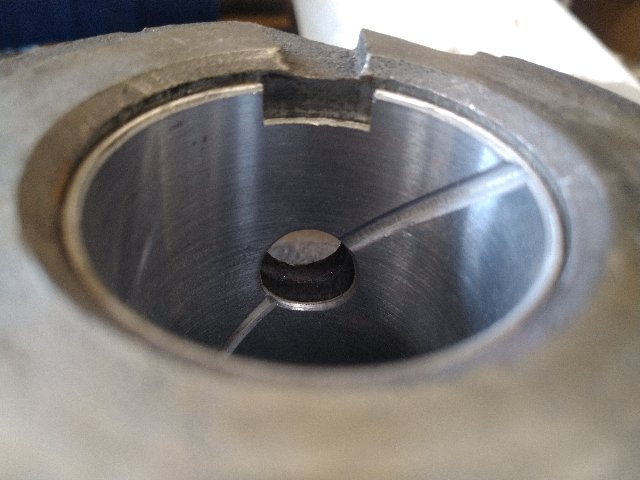

Huis voorzien van nieuwe keerring en lagerbus
Afbeelding

Bij montage opletten dat de openingen op de juiste plek zitten
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 23 mei 2020 20:15

Tandwielen erop persen gaat het makkelijkst met een gaatjesplaat
Afbeelding

Alles erop zonder breken
Afbeelding

In plaats van de beruchte koolstofring een fiberring geplaatst
Afbeelding

Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 23 mei 2020 20:17

Schoepje erop persen
Afbeelding

Pakking met een beetje vloeibaar erop
Afbeelding

Klaar voor een lik verf
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 23 mei 2020 20:20

distributiedeksel schoongemaakt, hier zit de hamerslag groene verf op onder de ral-6014 van externe revisie
Afbeelding

Afbeelding

Vliegwielhuis hetzelfde verhaal kwa kleur. Aan de binnenzijde zat wat roest dus alvast in de roestwerende primer gezet
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 23 mei 2020 20:24

Wat verdere aanbouwdelen erbij gezocht
Afbeelding

Kisten en voorraadplank beginnen wat leger te worden
Afbeelding

Afbeelding

Spul grotendeels schoongemaakt en in de primer gezet, volgende week zal ik er een plaatje van maken (ben ik vandaag vergeten :oops: )
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8478
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Revisie JXLD

Berichtdoor Hoppa69 » za 23 mei 2020 21:52

In plaats van de beruchte koolstofring een fiberring geplaatst
Vertel.
Was da en wa heul oe da. :lol:
O wat ben ik maf.
Ik hou van mijn daf.

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 23 mei 2020 22:21

Had ooit eens 2 revisiesetjes gekocht waar de fiberringen inzaten en de pomp met de losse schoep had ook een fiberring die nog keurig op dikte was. Totaal dus 3, waarvan er ondertussen 2 verbruikt zijn
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

ruben
Sir Spam-a-lot :-)
Berichten: 2775
Lid geworden op: zo 09 dec 2007 20:35
Locatie: deventer

Re: Revisie JXLD

Berichtdoor ruben » za 23 mei 2020 23:12

Heb ze ook vaker gezien, of het beter is? Geen idee, maar in elk geval een stuk minder breekbaar.

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » wo 10 jun 2020 20:51

Blok is terug, met een strikje eromheen
Afbeelding

geboord en gehoond, ziet er weer fris en fruitig uit
Afbeelding

Op z'n kont gezet om de nokkenaslagers, klepgeleiders en lager tussentandwiel te kunnen verwijderen
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » wo 10 jun 2020 20:55

Soort van zelfbouw lagertrekker voor het tussentandwiel lager
Afbeelding

Is eruit en duidelijk versleten
Afbeelding

Gemak van een draaibank, dreveltje voor de klepgeleiders gemaakt
Afbeelding

Blok is nu echt leeg, nog even wachten op de nokkenaslagers en we kunnen weer opbouwen
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » do 11 jun 2020 17:35

Onder het motto kost wat maar dan heb je ook wat: doosje nokkenas lagers besteld in de V.S.
Afbeelding

Oude lagers waren ruim een halve mm uitgesleten

Alles is nu als het goed is compleet, nog stempels draaien voor de lagers netjes in te persen zaterdag en dan maar eens zien wat het wordt
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 13 jun 2020 21:43

Blok rechtop op de pers gezet
Afbeelding

Nokkenaslager erin drukken
Afbeelding

Net echt
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 13 jun 2020 21:47

Let op met montage, andersom monteren en je mist ergens olie
Afbeelding

Die is voor dat minuscule gaatje, loopt naar de hoofdlagers
Afbeelding

Voor de binnenste lagers een voormalig chroomstalen pen van de 126 ophanging als verlenging gebruikt
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 13 jun 2020 21:50

laatste stukje met een dop, andere mal was net iets te groot en drukte tegen het blok zelf
Afbeelding

Blok in een ander standje gezet
Afbeelding

Klepgeleiders inpersen
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: Revisie JXLD

Berichtdoor peter80 » za 13 jun 2020 21:54

Klepzittingen opfrissen
Afbeelding

was wel soort van nodig
Afbeelding

In het boek staat een zittinghoek en klephoek van 45 graden. Laat dit nou niet kloppen, het is 30 graden.
Wellicht is dit alleen bij herstel van de kleppen en vervolgens ook de zitting daarop aanpassen?

Kleppen inschuren
Afbeelding
