Re: Revisie YA-126 diesel

Berichtdoor thijs126 » za 14 aug 2021 22:31

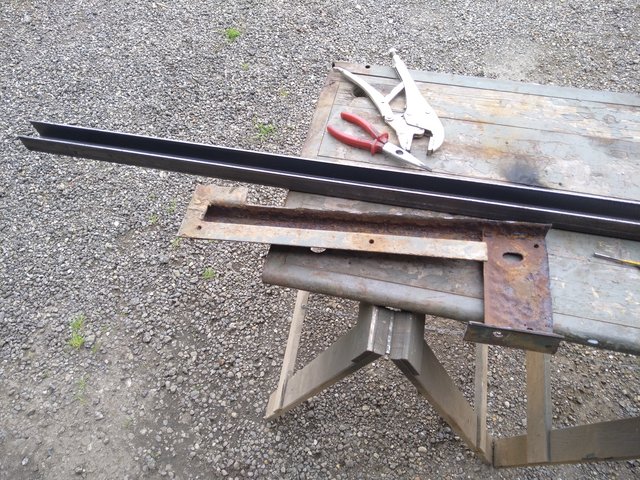

Stuk frame na maken

Afbeelding

In elkaar hechten

Afbeelding
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » za 14 aug 2021 22:36

Inklemkasten schoon tappen. Hiervoor een speciale tap besteld (1/8x27 NPS)

Afbeelding

Zit genoeg troep in. Zat nog een restje van de messing borgstift, dus vandaar de wokkels

Afbeelding

En weer een schone draad, zo kan de borgstift er fatsoenlijk in

Afbeelding
YA 126 diesel

Kees64
Vierwielend Vooruit
Berichten: 1302
Lid geworden op: za 29 aug 2009 12:16
Locatie: Veghel

Re: Revisie YA-126 diesel

Berichtdoor Kees64 » zo 15 aug 2021 11:45

Wordt een nieuwe....knap!!

kadaffy1
Knipperlichtje
Berichten: 44
Lid geworden op: za 31 jul 2021 20:29
Locatie: Temse

Re: Revisie YA-126 diesel

Berichtdoor kadaffy1 » zo 15 aug 2021 19:52

Hoi Thijs,

Ik lees dat je de lagers controleert via een skf controlekaart? Wat is dit? Hier heb ik namelijk nog nooit van gehoord.

Verder monteer je de stofkap met blauwe loctite (ik hoop dat je dan de 641 bedoelt en niet gewone schroefdraadborging, misschien een kleine tip maar voor zoiets kan je ook groene 638 gebruiken).

Je bent heel goed bezig met de restauratie ;)
When the going gets tough, the tough get going

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » zo 15 aug 2021 21:14

Ik lees dat je de lagers controleert via een skf controlekaart? Wat is dit? Hier heb ik namelijk nog nooit van gehoord.

Verder monteer je de stofkap met blauwe loctite (ik hoop dat je dan de 641 bedoelt en niet gewone schroefdraadborging, misschien een kleine tip maar voor zoiets kan je ook groene 638 gebruiken).
Met de SKF controlekaart kan je kijken of je lager nog bruikbaar is aan de hand van de slijtage aan je lager, dit aan de hand van afbeeldingen. Ik zal morgen een foto er van maken.

De stofkap heb ik gemonteerd met gewone schroefdraadborgmiddel. De stofkap zat mij iets te los. Maak je geen zorgen, er zit genoeg tussen :mrgreen: . Ik heb geprobeerd de stofkap eraf te trekken, maar die zit goed vast
YA 126 diesel

kadaffy1
Knipperlichtje
Berichten: 44
Lid geworden op: za 31 jul 2021 20:29
Locatie: Temse

Re: Revisie YA-126 diesel

Berichtdoor kadaffy1 » ma 16 aug 2021 20:07

Nou dat lijkt me wel interessant om eens te zien zo'n kaart. Wij kijken of er putjes in de lager zitten (zowel de "naalden" als de binnenring), indien ja = gewoon vervangen ;)

Als de stofkap vast zit, zal het zeker zijn werk doen. Je zal er nog jaren plezier aan hebben na je restauratie
When the going gets tough, the tough get going

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » ma 16 aug 2021 20:59

Nou dat lijkt me wel interessant om eens te zien zo'n kaart.
Bij deze, de controlekaart

Afbeelding

Afbeelding

Afbeelding
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » di 17 aug 2021 18:50

Verder de cabine demonteren
Deze kapjes kunnen eraf. Lasjes los slijpen en popnagels uitboren

Afbeelding

Gestraald en tussen de kieren verf laten lopen

Afbeelding

De binnenzijde vol laten lopen

Afbeelding
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » di 17 aug 2021 18:54

Omdat ik de stiftjes van de remschoenafstelling heb afgeslepen moet ik nieuwe maken

In de draaibank

Afbeelding

Afdraaien

Afbeelding

Verse stift

Afbeelding
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » di 17 aug 2021 19:01

Schuin kantje er aan

Afbeelding

Gleuf in maken voor een schroevendraaier in plaats van dat kleine nokje

Afbeelding

Moeren erop gelast omdat de draad in de ankerplaat een beetje veel speling heeft
Na het lassen schoontappen, kwam niet veel uit dus dat is goed

Afbeelding

Nieuw stiftje erin

Afbeelding
YA 126 diesel

Hoppa69
Sir Spam-a-lot :-)
Berichten: 8482
Lid geworden op: zo 19 nov 2006 01:26
Locatie: Achthuizen

Re: Revisie YA-126 diesel

Berichtdoor Hoppa69 » wo 18 aug 2021 16:26

Lijkt wel of ik naar een aflevering van mijzelf zit te kijken. :lol:
Goed bezig hoor. 8)
O wat ben ik maf.
Ik hou van mijn daf.

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » wo 18 aug 2021 21:24

Vandaag eindelijk de draagarmen erop gezet

natuurlijk eerst de metalen ring en de O-ring er in

Afbeelding

Onderste draagarm erop

Afbeelding

En de bovenste

Afbeelding
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » wo 18 aug 2021 21:29

Deze elendeling er in gekregen. Kast was een beetje vervormd door het meppen met de hamer, dus daarom wou die er niet in

Afbeelding

En er op gezet

Afbeelding

Deze stappen herhaald aan de andere kant
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » wo 18 aug 2021 21:35

Fuseebussen in het aslichaam persen

Afbeelding

Fuseebussen op maat maken met een fuseeruimer

Afbeelding

Bussen van de chroompennen er in meppen

Afbeelding
YA 126 diesel

Gebruikersavatar
thijs126
Dieselvernevelaar
Berichten: 127
Lid geworden op: di 03 dec 2019 21:43
Locatie: Middelburg

Re: Revisie YA-126 diesel

Berichtdoor thijs126 » wo 18 aug 2021 21:38

Aslichaam monteren

Afbeelding

Pennen er in

Afbeelding

En dat zit

Afbeelding
YA 126 diesel
