Re: nog een 314

Berichtdoor peter80 » za 09 mar 2019 22:15

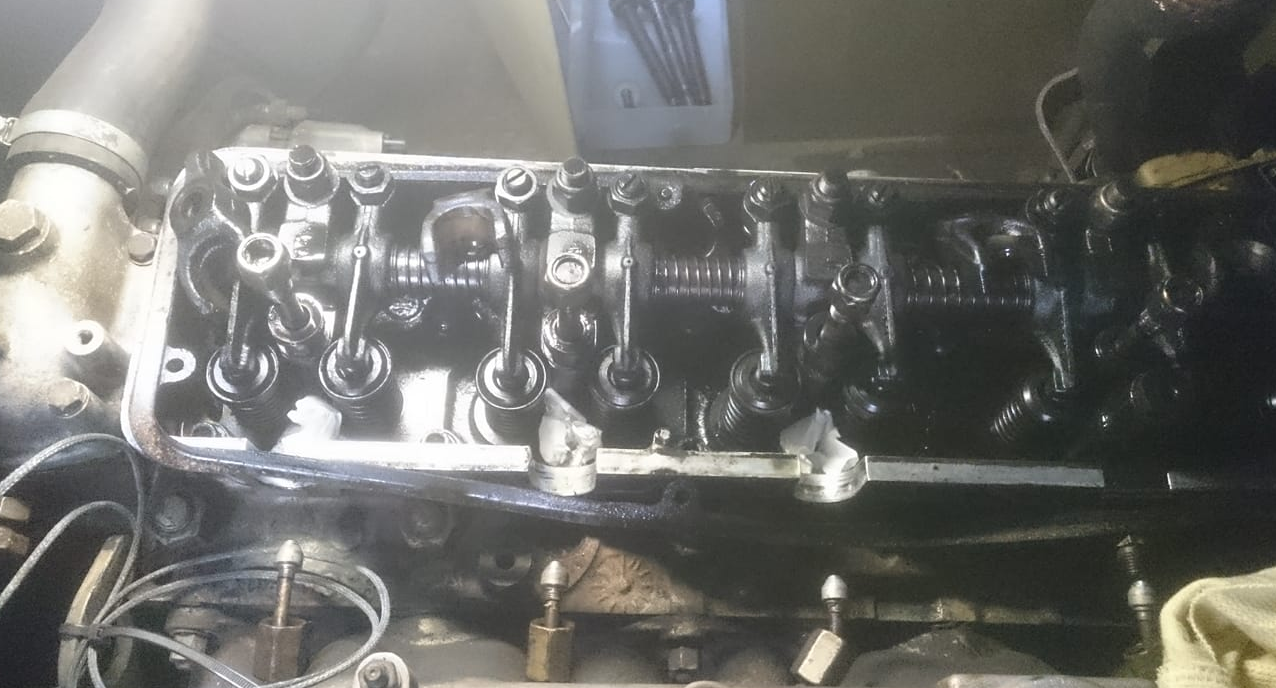

Vandaag de verstuivers uit de motor gehaald, moest alleen de motortunnel losmaken om het kleppendeksel te kunnen verwijderen (gelukkig hoeft het niet dagelijks)
Verstuivers verwijderd

Afbeelding

Voordeel is dat kleppen stellen een stuk makkelijker gaat dan bij een hercules :mrgreen:

Verstuivertester gekocht en gelijk maar uitgeprobeerd.
4 verstuivers waren belabberd:



2 kwamen als redelijk door de test, alleen de druk blijft achter.



Op advies gaat de inspuitdruk opgeschroefd worden naar 200 bar, maar eest moeten ze maar eens goed schoongemaakt worden.
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 20:58

Tegen een mooi sleepbord aangelopen, en moet em toch ergens kwijt :mrgreen:
Afbeelding

Na 5 jaar ook maar eens begonnen aan inbouw van de lier, voorlopig hebben we toch geen evenementen

vloerplaten verwijderd
Afbeelding

wat een berg troep eronder, vandaar de roestplekken aan de zijkant
Afbeelding

Afbeelding

Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:05

Ketels er onderuit, zat toch nog een beetje water in
Afbeelding

Waar de ketels zaten, komt nu de liertrommel te hangen
Afbeelding

Natuurlijk braken er wat draadeinde's van de ophangbeugels van de luchtketels, dus wat stukjes lange bout erop gelast
Afbeelding

Kan ermee door :mrgreen:
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:08

Spul in het de grond gezet
Afbeelding

Ketels komen nu boven de achteras
Afbeelding

Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:11

Tussenbak een stukje laten zakken
Afbeelding

PTO tevoorschijn gehaald
Afbeelding

Daar moet hij komen
Afbeelding

Uiteraard zit er nog een stukje dwarsbalk in de weg
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:16

Het verdient niet de schoonheidsprijs, maar hij zit. Als de tussenbak er een keer helemaal onderuit is maak ik het netjes
Afbeelding

Alle assen er weer aan vast
Afbeelding

Kabouter XL helpt ook mee
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:24

Hijswerktuig opgebouwd
Afbeelding

Lier stukkie omhoog gehesen
Afbeelding

Met extra kettingtakel en 2 spanbanden lier op zijn plek gekregen
Afbeelding

Het tussenblok was een kleine uitdaging, hier lopen de luchtleidingen doorheen. Hier helaas geen foto's van gemaakt
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:28

Gaten voor de bevestiging uitgerekend
Afbeelding

Afbeelding

Afbeelding

Kreng hangt
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:36

Gemak van een flexibele uitlaat
Afbeelding

Geleiderollen enzo erop gezet
Afbeelding

Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » wo 29 apr 2020 21:41

Laatste onderdelen onder de vloer ook gemonteerd, alleen nog wat verzinnen op de overbelastingsbeveiliging
Afbeelding

Kraantje van de lierrem op de juiste plek gezet (achterop de motortunnel)
Afbeelding

Gelukkig heb ik de bijbehorende plaatjes ook bewaard
Afbeelding

Vloertje even dicht gemaakt, binnenkort nog maar een stukkie rijden
Afbeelding
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

ruben
Sir Spam-a-lot :-)
Berichten: 2775
Lid geworden op: zo 09 dec 2007 20:35
Locatie: deventer

Re: nog een 314

Berichtdoor ruben » do 30 apr 2020 20:43

Mooie kruissleutel 😁

Kees64
Vierwielend Vooruit
Berichten: 1294
Lid geworden op: za 29 aug 2009 12:16
Locatie: Veghel

Re: nog een 314

Berichtdoor Kees64 » vr 01 mei 2020 09:36

Mooie kruissleutel 😁
En ook nog een onderdeel van de lier uit Veghel..... :mrgreen: :mrgreen:

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » vr 01 mei 2020 20:17

Klopt Kees, die aandrijfas was als nieuw, de mijne is toe aan nieuwe kruisjes. Dus die van jou afkomt zit eronder 8)
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Gebruikersavatar
peter80
Sir Spam-a-lot :-)
Berichten: 2330
Lid geworden op: wo 03 sep 2008 00:10
Locatie: Middelburg
Contacteer:

Re: nog een 314

Berichtdoor peter80 » za 06 aug 2022 21:56

Zo, de 314 is verkocht en het nieuwe speeltje is er ook al.

Afbeelding

Zo hebben we van de afdeling Daf alleen de 126 nog 8)
YA-314 diesel (verkocht), YA-126 diesel, MAN-KAT 1 4x4

Thomas
Magazijnmeester
Berichten: 211
Lid geworden op: di 01 mei 2012 10:48
Locatie: Nibbixwoud

Re: nog een 314

Berichtdoor Thomas » ma 08 aug 2022 15:47

Hoi Peter,
Mooi ding, moet er aan geklust worden? :lol:
